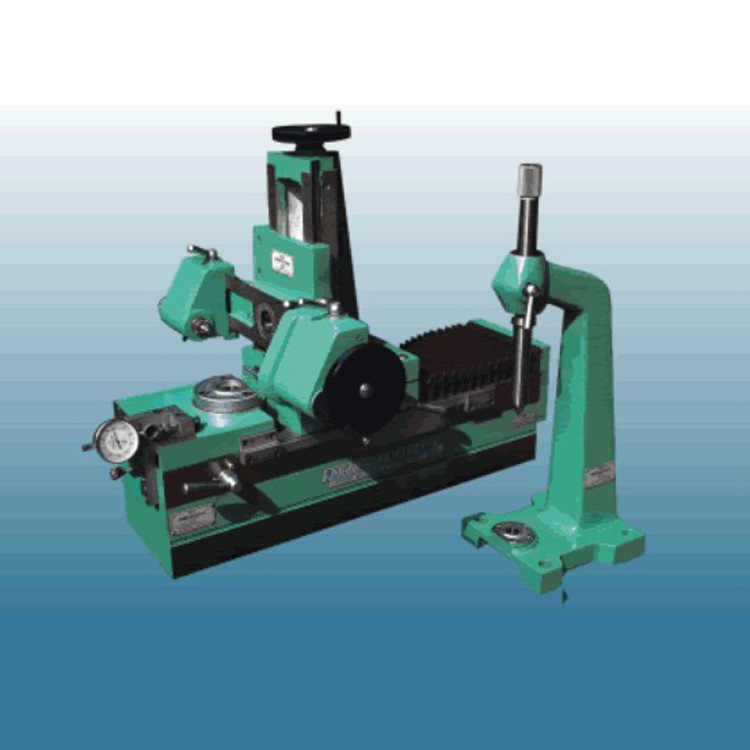

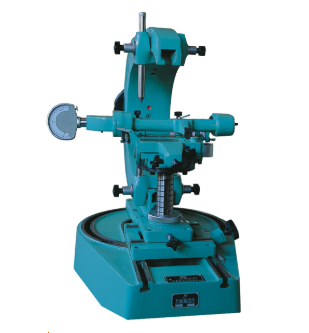

JG-300型 齿轮双面啮合综合测量仪

JG-300型 齿轮双面啮合综合测量仪，用于圆柱齿轮、圆锥齿轮及圆柱蜗杆副双面啮合的综合测量仪。可测量齿轮的径向综合误差、径向一齿综合误差、齿轮副的中心距偏差以及接触斑点，还可检测轴交角为90°的圆锥齿轮副的分度圆锥顶点偏移量等。

JG-300型 齿轮双面啮合综合测量仪



一、仪器的用途

本仪器是用于圆柱齿轮、圆锥齿轮及圆柱蜗杆副双面啮合的综合测量仪。可测量齿轮的径向综合误差、径向一齿综合误差、齿轮副的中心距偏差以及接触斑点，还可检测轴交角为90。的圆锥齿轮副的分度圆锥顶点偏移量等。
二、被测齿轮参数及仪器技术规格：
1．被测齿轮模数：1～10mm
2．被测带子L齿轮中心距：50～320mm
3．被测带轴齿轮：外径：≤Φ200mm  轴杆长度：110～300mm
4．被测蜗杆：    外径：≤Φ100mm  蜗杆长度：≤240mm
5．测锥齿轮时：
(1)测量滑架转动套端面到横架锥孔中心的距离(铅垂安装距)：50～165mm
(2)测量滑架锥子L中心到横架左右顶尖轴线的距离(水平安装距)：25～275mm
6．测蜗轮副时：
(1)测量滑架转动套端面到横架左右顶尖轴线的距离：20～135mm
(2)测量滑架锥子L中心到横架左右顶尖轴线的距离：0～223mm
7．仪器轮廓尺寸(长×宽×高)：830×600×650(mm)
8．仪器净重：≈130kg
