JG-300 齿轮齿圈跳动测量仪

JG-300 齿轮齿圈跳动测量仪,可测量直、斜齿圆柱齿轮;圆锥齿轮及蜗轮的齿圈径向跳动和轴台的端面跳动。

JG-300 齿轮齿圈跳动测量仪


为配合齿轮标准的贯彻,适应市场需要,特开发出结构合理,使方便可靠的齿轮齿圈跳动测量仪。

一、用途:
可测量直、斜齿圆柱齿轮;圆锥齿轮及蜗轮的齿圈径向跳动和轴台的端面跳动。

二、被测齿轮参数
1.模数:1~6mm
2.齿顶圆直径:≤由300mm
三、仪器技术参数
1.两顶尖距:0~420mm
2.中心高:150mm
3.滑板左右移动距离:±140mm
4.测量头转角范围:  ±45。
5.仪器轮廓尺寸(长×宽×高):764×407×580mm
6.仪器;争重:≈120kg

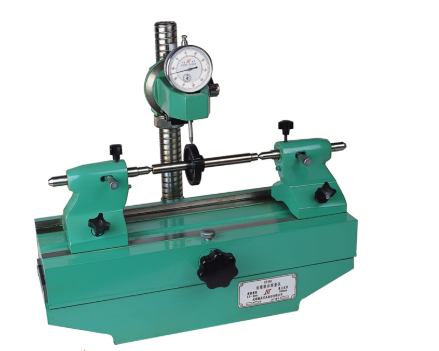

偏摆测量仪是用来检测回转体各种跳动指标的必备仪器。本仪器除能检测圆柱状和盘状零件的径向跳动和端面跳动外,安装上相应的附件,还可用来检测管类零件的径向和端面跳动。
