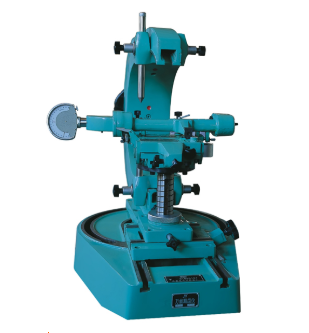

JG-150A小模数齿轮圈跳动测量仪
为配合齿轮标准的贯彻，适应市场需要，特开发出结构合理，使用方便可靠的小模数齿轮齿圈跳动测量仪。
一、用途：
可测量小模数直、斜齿圆柱齿轮；圆锥齿轮及蜗轮的齿圈径向跳动和轴台的端面跳动。
二、被测齿轮参
1．模数：0.3～2mm
2．齿顶圆直径：≤Φ150mm
三、仪器技术参
1．两顶尖距：0～170mm
2．中心高：75mm
3．滑板左右移动距离：±90mm
4．测量头转角范围： ±45°
5．仪器轮廓尺寸(长×宽×高)：400×265×388mm
6．仪器净重：≈35kg
万具预调测量仪检测对象： 数控机床、加工中心及柔性制造单元用镗铣及孔加工类刀具(包括复合刀具)o
检测项目： 刀尖的坐标位置、刀尖圆弧、刀尖角及刀刃倾角、多刃刀具刀尖的倾向及轴向跳动、刀刃的磨损等。
技术参数
本仪器的精度指标均符合GB/T22096—2008《刀具预调测量仪》国家标准中精密级的全部规定。
被测刀具最大半径(×)：250mm(Φ500mm) 被测刀具最大高度(Z)：500mm
物方可见区域：≮4.8mm× 4.8mm 分辨率：0.001 mm
电源：220V 50Hz 主机轮廓尺寸(长X宽X高)：1059× 577× 1294（mm)
主机净重：≈320kg标配主轴锥孔：7：24；IS050或lS040(可根据用户要求提供)
功能特点
手动测量功能：用一个电子摇杆和一个电子手轮控制X、Z轴的快进与微调。改变电子摇杆偏转的角度和方向，即可完成X、Z轴的快速移动；通过切换按钮选择微调坐标，旋转电子手轮分别实现X、Z坐标的微调；主轴旋转C坐标为手动。
电子按键控制主轴周向气动锁紧。
电子按键控制被测刀具轴向拉紧。
硬件配置
CCD黑白数字成像系统
计算机(奔腾双核E5500、2．8G)、17"液晶显示屏
进口直线导轨、滚珠丝杠、精密轴承 A4打印机
标签打印机及标签打印纸(选配)
可控制表面观测用环形灯(选配) 专用工作桌(选配)
跳动附件(选配)
软件功能
CUTTER FL ARE刀具预调与检测软件、由四川大学与成量工具集团有限公司联合开发
易于掌握的中文界面，具有快捷键提示和操作提示。
方便的主轴、变径套基准校准值选择及标准。
直观的直／半径、公／英制、绝对／相对测量模式显示。
聚焦辅助提示。
涵盖投影式刀调仪在固定十字线下的全部预调测量功能。且自动完成对准和检测。
设置了多种可选测量模式，点击所选测量模式即可满足不同参数的测量需求。
可按用户设置的理论角度和圆弧半径，在影像视窗中生成相应的标准轮廓，便于与被检刀尖进行粗略比较。
可在影像视窗中留下合格刀具刀尖的外形轮廓，便于与同类刀具进行粗略比较。
可拉框对两直线的夹角、任意圆弧半径及指定直径或高度上的两点间的距离进行测量。
可根据测量的需要，选择单色或灰度视窗背景。
数据的存储、提取与打印。
