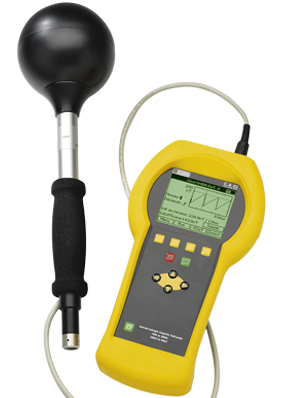

CA42电磁场分析仪

CA42电磁场分析仪 产品编号:P01167003 产品介绍 CA42工频电磁场分析仪,是一款为测量工频(DC至400kHz)的电场与磁场,并可实时显示相对于欧盟指令及国际标准所规定限值的比值,为环境电磁辐射检测部门、劳动安全部门、电力高压输配电部门、轨道交通运维部门、EMC检测研究机构等单位,提供了最佳电磁场环境监测的解决方案。

CA42电磁场分析仪

产品编号:P01167003

产品介绍
CA42工频电磁场分析仪,是一款为测量工频(DC至400kHz)的电场与磁场,并可实时显示相对于欧盟指令及国际标准所规定限值的比值,为环境电磁辐射检测部门、劳动安全部门、电力高压输配电部门、轨道交通运维部门、EMC检测研究机构等单位,提供了最佳电磁场环境监测的解决方案。

产品特点
1.全面性的便携式工频电磁场分析仪
2.测量带宽:DC至400KHz(磁场:0Hz-400kHz; 电场:5Hz-400kHz),满足各种测量需要
3.内置IEC, EN, DIN, VDE, BGV, ICNIRP等电磁辐射计权评价标准;
4.可显示测量的电场(V/m)、磁场(T)绝对值,或与内置标准相比的相对值(%)
5.可实时显示峰值、RMS(均方根)值、X,Y,Z 分量值、及平均值,;
6.可选购示波器模式功能,提供电场或磁场随时间的变化曲线等
7.可选购FFT频谱分析(2048点)功能
8.具有1M 内存,可储存测量数据,并可进行自动记录(可设置1-999s 存储时间间)
9.具有RS232通讯接口,标配数据处理软件
10.具有模拟量信号输出,可输出磁场各分量(X,Y,Z)的模拟量电压值
11.仪器内置一磁场探头(10-30kHz),并可自动辨识外接磁场或电场探头(选购)
12.具有4种外接探头可选
13.EF400 电场探头: 5-400kHz / 1~30 kV/m
14.MF400磁场探头: 10-400kHz / 10nT~20 mT
15.MF400H磁场探头: 10-400kHz / 100nT~200 mT
16.MF05磁场探头: 0-500Hz / 100μT~1 T(可用于测量地球磁场)

产品应用
1.环境电磁辐射监测
2.工作场所的电磁安全监测
3.电力输配电系统电磁辐射监测
4.轨道交通电磁辐射监测
5.相关院所及高校的EMF 研究
6.电子及家用电器研究所
7.电力、电子设备及家用电器等生产厂家
8.国防电子设备的电磁安全检测
9.EMC 电磁兼容领域
10.计量认证及产品监督检验单位

C.A 42 低频/工频电磁场分析仪主机-技术参数
应用范围 地磁场,直流设备,50Hz/60Hz 输变电系统,配电室,发电设备,地铁电车,家用电器,感应炉等作业和公共场所电磁环境
频率范围 电场: 5Hz-400KHz; 磁场: 10Hz-30KHz
国际标准 ICNIRP OCCUP; ICNIRP GNPUB;EN50366; BGV B11Exp.1;Exp.2;Exp.2H/D等六种不同国际标准;同时支持中国国家标准预设.
带通滤波频率 16.67,50,60,83.3,150,180,250,300,400,1200,2000Hz
通讯 RS232串口数据传输功能
数据存储 1M内存(15150个测量值或80幅示波图或475幅频谱图)
模拟信号输出 三维信号(Vx,Vy,Vz)输出 / 校准:标准的1V满刻度电压值(所有量程)
频率范围:0-30KHz
电压输出:磁场探头电压输出功能
液晶显示 160*140像素LCD显示
操作温度 -10~50℃, 相对湿度 20~80%(无凝露)
电池参数 5节1300 mA.h Ni-MH AA 电池
使用时间 ≥6小时
电磁兼容标准 符合EN 61326-1标准
外形尺寸 266*144*60mm
重量 950克
示波器功能(可选) 显示X,Y,Z或其中最大值的电磁场强度随时间的变化曲线;示波图自动或手动振幅刻度可以通过以下三种模式触发:自动,一次完成,外部触发;
时间基数:根据探头,时间基数从2ms-400ms可调整;在“缩放功能”、 “保留”、 “斜率”测量模式下,时间基数可扩展为0.1 ms;
同步功能:可调整的触发水平和极性;
«保留-运行»功能:双稳态功能, “保留”实现了使用1或2个指针测定1个点的参数(nT, sor V/m, s)倍数和约数或2个指针(mT/s, μT/s, etc.)位置之间斜率;
缩放功能:在“运行”模式下缩小时间基数扫描速度.
频谱分析功能(可选) 电磁场强度RMS值和X,Y,Z分量值的频谱分析功能;自动或手动振幅刻度,可调节的频率带宽和缩放功能来实现频谱分析功能
FFT 2048点计算;1024点显示
频率范围:0Hz-29KHz和0Hz-91KHz
分辨率:1,1.67,2,5,10,16.7,20,50和100Hz
«保留-运行»功能: 使用1个指针测定1个点的参数(nT, Hz or V/m, Hz, 倍数和约数)
电磁场探头
探头 内部探头 MF400 MF400H MF05 EF 400
方向性 无方向性 无方向性 无方向性 无方向性 无方向性
传感器 磁场 磁场 磁场 磁场 电场
线圈面积   100cm2 100cm2
频率范围 10Hz-30kHz 10Hz-400kHz 10Hz-400kHz 0Hz-500Hz 5Hz-400KHz
量程范围 200nT-40mT 10nT-20mT 100nT-200mT 1uT-1000mT 1V/m-30kV/m
精确度 ±5% ±3% ±3% ±3% ±5%
测量刻度 4 / 40 /400μT
4 / 40mT
200nT / 2 / 20 /
200μT / 2 / 20mT
2 / 20 / 200μT/
2 / 20 /200mT
200μT, 10mT及 1T 300V/m,3 及 30kV/m
订购号 标配 P01167302 P01167303 P01167304 P01167305
