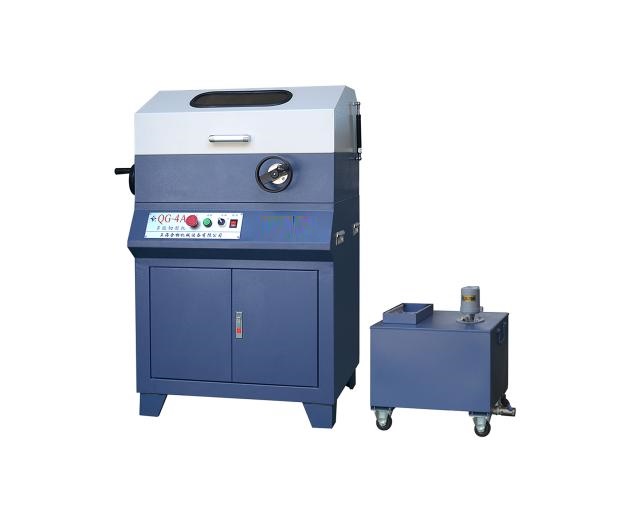

QG-4A金相试样材料切割机 操作规程
QG-4A多能切割机适用于各种金相试样材料的切割，通过平台的横向移动可调整材料的切割厚薄，再通过主轴的纵向移动来进行试样切割，切割能力强，操作方便；夹具钳口和工作台面等主要零部件均采用不锈钢材料制成，使用寿命长，维护保养方便；切割室采用全封闭式结构，配备安全限位开关，透明有机玻璃窗口和内置LED照明灯供切割时观察；柜式结构，方便存储各类切割耗材；并配备循环冷却系统，切割后的试样表面光亮、平整，无烧伤，是切割试样的理想设备。
|
型号
|
QG-4A
|
|
切割方式
|
手动，主轴Y向进给
|
|
切割片尺寸
|
Φ250×2×Φ32mm
|
|
最大切割截面
|
65×65mm
|
|
X轴行程
|
45mm
|
|
Y轴行程
|
270mm
|
|
主轴转速
|
2800r/min
|
|
电机功率
|
1.5kw
|
|
切割平台尺寸
|
130×190mm，12mmT型槽
|
|
切割夹具
|
快速夹具，钳口高度60mm
|
|
输入电源
|
380V, 50Hz, 6A，三相四线
|
|
外形尺寸
|
700×520×1110mm
|
|
重量
|
170kg
|
|
水箱容量
|
60L
|
|
水泵流量
|
25L/min
|
|
水箱尺寸
|
565×360×600mm
|
|
水箱净重
|
27kg |
