SDJ-2型柜式光谱双砂带磨样机 操作手册

SDJ-2型柜式光谱双砂带磨样机 操作手册

SDJ-2型柜式光谱双砂带磨样机(无尘型)产品用途

试样磨平是光谱测量工序。SDJ-2型光谱双砂带磨样机是全封闭不锈钢组成的砂带机。砂带有吸风装置,在磨样过程中,把污物全部吸除,使工作时不会有污物在空气中。SDJ-2型磨样机是经多方的市场调研和采集多方面使用情况

SDJ-2型光谱双砂带磨样机的工作原理。电机主轴上安装带橡胶的大滚筒,带动经砂带连接的从动小滚筒,在电机的驱动下砂带作直线运动,将磨样放在砂带上即可进行试样的磨削以满足光谱测量对试样的要求。



SDJ-2型柜式光谱双砂带磨样机(无尘型)技术参数

1.滚筒中心距

310mm

2.砂带宽度

100mm

3.砂带长度

920mm

4.电动机

550W380V50Hz

5.外形尺寸

470x480x1030mm

6.重量

85KG

SDJ-1型柜式光谱砂带磨样机(无尘型)产品用途:

试样磨平是光谱测量前工序。SDJ-1型光谱砂带磨样机是全封闭不锈钢组成的砂带机。砂带有吸风装置,在磨样过程中,把污物全部吸除,使工作时不会有污物在空气中。SDJ-1型光谱砂带磨样机是经多方的市场调研和采集多方面使用情况

SDJ-1型光谱砂带磨样机的工作原理。电机主轴上安装带橡胶的大滚筒,带动经砂带连接的从动小滚筒,在电机的驱动下砂带作直线运动,将磨样放在砂带上即可进行试样的磨削以满足光谱测量对试样的要求。



SDJ-1型柜式光谱砂带磨样机(无尘型)技术参数:

1.滚筒中心距

310mm

2.砂带宽度

100mm

3.砂带长度

920mm

4.电动机

550W380V50Hz

5.外形尺寸

470x480x1030mm

6.重量

75KG



ZXQ-2BS型金相试样自动镶嵌机(带水冷系统)产品用途

ZXQ-2BS型金相试样自动镶嵌机适用于对不是整形,不易手拿的微小金相试样进行热固性塑料压制。成形后可方便的进行试样磨抛操作,也有利于在金相显示镜下进行显微组织测定。

镶嵌机在下列条件下能可靠地工作。

1.    海拔高度不超过1000米;

2.    周围介质温度不大于+40,及不低于-10

3.    空气在相对湿度不大于85%(在20时);

4.    周围没有导电尘埃,性气体,及能严重破坏金属和绝缘的腐蚀性气体;

5.    没有明显的震动和颠簸。

ZXQ-2BS型金相试样自动镶嵌机(带水冷系统)技术参数:



试样压制规格:φ22mm φ25mm φ30mm φ32mm(一机多种规格,标配选二/英制或公制)

               φ40mm φ45mm φ50mm (一机多种规格,标配选二)

电源总功率:1200W 220V

外形尺寸:380x360x420mm

   重:52kg

其特点是:

1.    ZXQ-2BS型金相试样自动镶嵌机自动镶嵌。它改变了传统的镶嵌方式--手轮或者手压,压制试样。

2.    一机可做多种规格的试样。传统镶嵌机,一台机器只能制作一种大小的试样,新型ZXQ-2BS型自动镶嵌机,可自由更换压膜套,满足了需要大小不一试样要求的用户。

3.    制样规格多样化。传统的镶嵌机使用的是直径22mm, 30mm, 45mm的三种国内标准。这就使许多需要国际英寸标准的顾客感觉不便。现在新型ZXQ-2BS型自动镶嵌机中,配有直径20mm.22mm,25mm, 30mm, 32mm / 40mm45mm50mm的国际标准试样大小。用户便可以与国外进口产品配套使用。

4.    增加水冷却系统。到达设定的温度后,自动保温5-10分钟,即开始自动冷却。冷却完毕后,自动退压,即可出样。



XQ-2B型金相试样镶嵌机技术参数



1,试样压制规格(选一种规格)

Φ22x15mm   Φ30x15mm Φ45x15mm

2,加热器规格

650W220V   800W220V

3,温度调节范围

0160℃

4,控制电源

电压波动不大于±15% 220V 50hz

5,外形尺寸

320x280x420mm

6,净重

34kg



MP-2型双盘立式金相磨抛机(无级变速)产品用途

     MP-2型双盘立式金相磨抛机(以下简称磨抛机)适用干岩相标本、金相试样的磨抛工序。

岩相:无论岩石、矿物、陶瓷、玻璃及其他硅酸盐材料使用本机磨抛都能做出高质量的标本。

金相:对有色金属和黑色金属的试样粗磨、细磨、湿磨、干磨抛光都极为适用。



MP-2型双盘立式金相磨抛机(无级变速)性能特点

Ø       本机采用不锈钢外壳,外观大方。

Ø       双盘都可以进行磨和抛的两道工序。双盘独立操作。功率大、噪音小、采用低噪音防水电机。

Ø       另可安装PD-1型试样机推移器,能代替手工进行自动磨抛工序,提高试样磨抛的质量和制备试样的效率。

Ø       不同材料的试样可以方便的选择不同的转速。50-1500/分(无级变速)

Ø       采用带有放水的粘结层织物,可以方便地粘贴在盘上。

Ø       台面中间安装有清洗水槽,方便清洗试样以及清洁工作。

Ø       本机使用非常舒适,两人可同时操作,增加效率。

MP-2型双盘立式金相磨抛机(无级变速)技术参数



1,磨抛盘直径

Φ230mm 2个磨盘

2,转速

50-1500r/min(无级调速)

3,电动机

Y802-4 0.75kw(B5)

4,电源电压

220V, 50hz

5,外形尺寸

1330x650x980mm (可定制)

6,重量

138kg



MP-2A型双盘台式金相磨抛机(无级变速)产品用途



MP-2A型双盘立式金相磨抛机(以下简称磨抛机)适用干岩相标本、金相试样的磨抛工序。



岩相:无论岩石、矿物、陶瓷、玻璃及其他硅酸盐材料使用本机磨抛都能做出高质量的标本。



金相:对有色金属和黑色金属的试样粗磨、细磨、湿磨、干磨抛光都极为适用。



MP-2A型双盘台式金相磨抛机(无级变速)性能特点



Ø       MP-2A型双盘台式金相磨抛机(无级变速)本机采用不锈钢外壳,外观大方。



Ø       双盘都可以进行磨和抛的两道工序。双盘独立操作。功率大、噪音小、采用低噪音防水电机。



Ø       另可安装PD-1型试样机推移器,能代替手工进行自动磨抛工序,提高试样磨抛的质量和制备试样的效率。



Ø       不同材料的试样可以方便的选择不同的转速。50-1500/分(无级变速)



Ø       采用带有放水的粘结层织物,可以方便地粘贴在盘上

型号

名称

款式配置

磨盘尺寸

转速

磨抛材料

备注

MP-1

磨抛机

单盘立式

Φ220mm

50-1500r/min 无级

砂纸,抛光布

带水槽

MP-1+PD-1

磨抛机

单盘立式,带移动夹具

Φ220mm

50-1500r/min 无级

砂纸,抛光布

带水槽

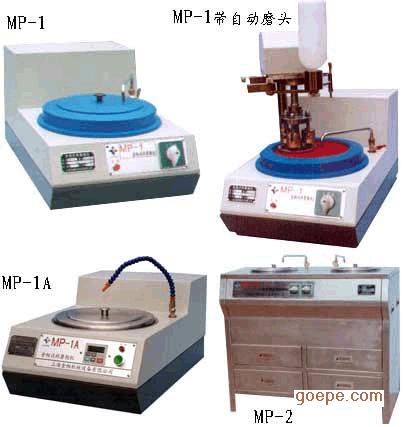

MP-1型单盘立式磨抛机(无级变速)



产品特点

本机适用于岩相标本、金相试样的磨抛工序。

岩相:无论岩石、矿物、陶瓷、玻璃及其他硅酸盐材料使用本机磨抛都能做出高质量的标本。

金相:对有色金属和黑色金属的试样粗磨、细磨、湿磨、干磨抛光都极为适用。



MP-1型磨抛机特点:

本机采用不锈钢外壳,外观大方。

功率大、噪音小、采用低噪音防水电机。

另可安装PD-1型试样机推移器,能代替手工进行自动磨抛工序,提高试样磨抛的质量和制备试样的效率。(图片为加装PD-1型自动头的照片)

 不同材料的试样可以方便的选择不同的转速。50-1500/分(无级变速)

 采用带有放水的粘结层织物,可以方便地粘贴在盘上。



技术参数

产品型号

MP-1型单盘立式磨抛机(无级变速)

1,磨抛盘直径

Φ230mm

2,转速

50-1500r/min(无级)

3,电动机

Y802-4  0.75kw 1400r/min

4,电源电压

220V, 50hz

5,外形尺寸

850x500x1200mm

6,重量

80kg



MP-1+MD-1型单盘立式自动磨抛机(无级变速)



产品特点

本机适用于岩相标本、金相试样的磨抛工序。

岩相:无论岩石、矿物、陶瓷、玻璃及其它硅酸盐材料使用本机磨抛都能做出高质量的标本。

金相:对有色金属和黑色金属的试样粗磨、细磨、湿磨、干磨抛光都极为适用。



MP-1型磨抛机特点:

本机采用不锈钢外壳,外观大方。

  功率大、噪音小、采用低噪音防水电机。

 安装有PD-1型试样机推移器,能代替手工进行自动磨抛工序,提高试样磨抛的质量和制备试样的效率。(图片为加装PD-1型自动头的照片)

不同材料的试样可以方便的选择不同的转速。50-1500/分(无级变速)

  采用带有放水的粘结层织物,可以方便地粘贴在盘上。



技术参数

产品型号

MP-1+MD-1型单盘立式自动磨抛机(无级变速)

1,磨抛盘直径

Φ230mm

2,转速

50-1500r/min(无级)

3,电动机

Y802-4  0.75kw 1400r/min

4,电源电压

220V, 50hz

5,外形尺寸

850x500x1200mm

6,重量

80kg
