ST300-ABL在线双色测温仪规格书

产品介绍

ST300系列双色红外测温仪可广泛应用于冶金行业（线棒材、热轧板、锻造）和铸造行业，水泥窑，感应加热，单晶硅和多晶硅等各种工业场合温度的测量。尤其适用于远距离测量小目标、发射率易变化的材料以及有强烈衰减的场合精确温度的测量。

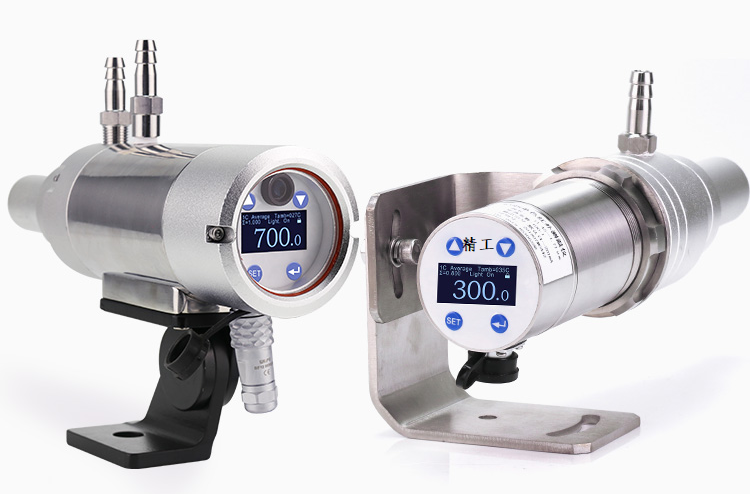

ST300系列双色测温仪具有坚固的外形，采用不锈钢机芯（机芯直径仅为59mm），标配不锈钢防护套（带吹扫和冷却功能），防护等级IP65，密封部件采用耐高温橡胶，适用于各种工业场合。

检测目标在水汽、灰尘、目标大小变化、部分被遮挡、发射率变化等环境中，即使检测信号衰减95%，也不会对测温结果有任何影响。软硬件设计，适用于一百万倍信号的处理，可以满足用户对仪器精度、重复性、等各方面的要求。

产品特点

测温范围覆盖350℃～3000℃
测温精度可达0.5%,重复精度为2℃，分辨率0.1℃
响应时间10ms～99.99s可调
采用可调焦镜头，测量距离0.35m至无穷远
对探测器采用PID恒温控制，消除环境温度对测量的影响
1:1高亮度绿色LED光源或可视目镜，清晰显示被测目标的位置及大小
兼具双色和单色测温功能
双色模式下，有镜头脏检测功能
采用工业级OLED屏为显示界面，人机界面友好
丰富的外设接口：2路独立的模拟量输出、2路报警输出、1路电平输出以及1路RS485通讯接口
软硬件等抗干扰设计提高系统稳定性，可抗2500VDC脉冲群干扰
有抗氧化测量功能，测量时不受氧化物的影响
最多支持26台测温仪总线级联，通过PC实现网络化控制

技术参数

型号	6016	7018	7030	3514	4020
测温范围（℃）	600～1600	700～1800	700～3000	350～1400	400～2000
探测器	Si/Si（叠层硅）			InGaAs/InGaAs（叠层铟镓砷）
工作波长	波长1：（0.7～1.08）μm 波长2：1.08μm			波长1：（0.9～1.7）μm 波长2：1.7μm
主要应用	热轧、线棒材、金属锻造、铸造、真空炉、感应加热、溶化的玻璃、水泥窑、半导体			热轧、线棒材、有色金属加工、感应加热、镀锌线
距离系数	60：1	100：1	100:1或200：1	30:1或60：1	100：1
测量距离	0.35m至无穷远可调
测量精度	±0.5%tm℃（tm为测温范围上限值）
分辨率	0.1℃			0.1℃
重复精度	±2℃
单色系数	0.100～1.000，步距0.001可调。
双色系数	0.850～1.150，步距0.001可调。
响应时间	10ms～99.99s可调
信号处理	峰值、谷值、平均值，环境温度过高过低报警，单色、双色可切换，掉电保护等功能
输出	多种模拟量输出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可选），分辨率0.1℃，电流环输出最大负载600Ω，电压输出允许电流10mA
	模拟量16bit输出4mA～20mA，分辨率0.1℃，电流环输出最大负载600Ω
	报警输出：上限、下限报警，采用光耦继电器使用寿命无限制，导通电阻≤25Ω，最大允许电压AC42V或DC60V，最大允许电流120mA，响应时间2ms
	PNP电平输出（输出电流100mA，带过载保护）
	RS485输出，可实现参数修改，数据记录和查询等功能
显示方式	采用工业级自发光OLED显示屏
供电电源	DC（20～30）V，带过压、过流、短路保护，功耗：5W（24V@200mA）内置EMI滤波器，可抗2500VDC脉冲群的干扰。
预热时间	内置恒温加热器，通电10min后测温
瞄准方式	内置可见高亮度绿灯或目镜瞄准
接口	采用德国binder密封插头和12芯耐高温屏蔽电缆（长度2.5m）
使用环境	不带水冷：-30℃～+55℃，吹扫压力为0.1MPa，流量为6L/min 带水冷：-30℃～+120℃，冷却水压力为0.2MPa，流量为2L/min
防护等级	IP65

接线表

棕	红	橙	黄	绿	蓝	紫	灰	白	黑	粉红	浅蓝
1	2	3	4	5	6	7	8	9	10	11	12
+24V	0V	多种方式模拟量	(4～20) mA	输出信号地线	PNP	COMH	NOH	COML	NOL	A	B
电源输入		模拟量输出			对0V	上限报警输出		下限报警输出		RS485通讯接口
