•MOM2是为测试断路器触点、母线连接和其他大电流连接而设计,设计理念包括安全性、易于使用性和多功能性
•微欧表可在任何需要高精度地测量低电阻的场合使用
•MOM2采用了一个超级电容,用以产生大电流输出。超级电容与传统的电容相比能储存更多的能量,并且由于内阻较低,在放电过程中能传递更大的电流
•在测试过程中,电容通过被测物体放电。流过试样的电流和电压下降被持续和同步地采样。从每一个采样点计算出电阻,然后平均起来得到一个*终值
•使用MOM2可以根据双接地方法进行测试。这表示测试样品可以在测试过程中两端接地,保证测试过程的安全、简单和迅速
•MOM2的坚固和轻巧使它成为适合于现场测试的手提仪器。仪器有一个牢固的橡胶皮套,使其更加耐用。MOM2可以使用一整天而不需要重新充电。它可以存储190个测试值并且通过蓝牙将测试数据传到PC

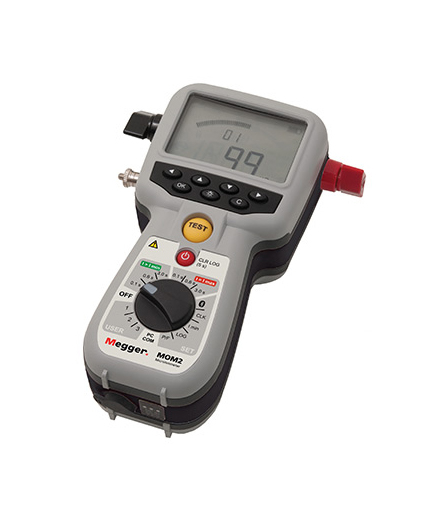

MOM2微欧计产品描述:
1.电流输出端 (-)
2.电流输出端 (+)
3.显示屏
显示屏提供了模拟圆弧和双数字读数:
▪模拟圆弧 :
显示了电容的电量水平
▪双数字显示 :
大的主数字读数使所有主要测试结果清晰可见
第二个数字显示为额外数据.
4.接地端
5.导航键和屏幕设置键
6.测试按钮
7.待机/启动(短按触发)
清除记录(长按5秒)
8.功能选择
9.电压(-)测试导线接口
10.电压(+)测试导线接口和trig功能
11.电池充电器接口
12.电池充电器指示
MOM2微欧计产品特点:
•MOM2测试系统可用于许多应用。*常见的*是测试低压、中压和高压断路器的接触电阻,以及母线连接和其他大电流的连接点
•如果接触电阻太大,*会加大功率损耗使温度升高,造成严重的问题。为了避免这些问题,应定期检测电阻
•10 kA时0.1 mΩ电阻使功率损耗达到10 kW。一个点上有这样的功率损耗在必然导致温度的升高,造成过热和前期故障
下表叙述了在大电流情况下低电阻的重要性
电流 |
接触电阻 |
功率损耗 |
10KA |
1MΩ |
100KW |
10KA |
0.1MΩ |
10KW |
1KA |
1MΩ |
1KW |
1KA |
0.1MΩ |
100W |
4线开尔文(Kelvin)测试
开尔文探头(包含在BD-59090内)在4线开尔文测试中被使用。这是测试电阻连续性,确保所有接触和导线电阻得到补偿的方法,大大加强了测试的精度。每一个开尔文探头装有两个末端,一个用于产生电流,另一个用于测量微弱的电压存在
开尔文夹钳(包含在BD-59092内)使用相同的原理
双“探头”末端,显示弹簧中心末端
MOM2微欧计产品应用:
•断路器测试
断路器触点测试
断路器连接测试
•母线测试
母线连接点测试
连接测试
•所有需要测试电阻的大电流场合
•开关
•隔离设备
•安全接地连接
•焊点
•熔丝
•电缆
手持探头,将开尔文夹夹到断路器上,按下trig/TEST按钮。有一个信号指示测试通过或失败,测试结果被记录在仪器内,稍后可存储到电脑
传统的从地面进行测试。通过存在的接地电缆进行电流注入,需要选配电缆套件。可选的套件有5米、10米和15米电缆
双接地
许多电力公司规定在变电站发生故障时要保持安全接地的位置,因此,MOM2在设计时考虑到了这种限制。双接地意味着在测试过程中被测样品两端同时接地,使测试更加简单、安全和快速。这样*可以减少在变电站里所花的时间,将精力集中在测试上而不是设备上
两端接地的断路器测试,双接地技术
*小电流发生: | 可选50A/100A,电阻≦2 mΩ |
通过/失败: | 可设置1 μΩ-- 1999 mΩ |
测量次数: | *小电流为50A时2200次,*小电流为100A时800次 |
抗干扰: | OK |
范围: | 0-1000 mΩ |
范围选择: | 自动 |
分辨率: |
0 – 999 μΩ 1 μΩ; 1.0 – 9.99 mΩ 0.01 mΩ; 10.0 – 99.9 mΩ 0.1 mΩ; 100 – 1000 mΩ 1 mΩ |
精度: |
0 – 1999 μΩ ±1 % 读数 ±1 分辨率 2 – 1000 mΩ ±2 % 读数 ±1 分辨率 |
输出电流: | > 100 A DC (R < 2 mΩ) |
输出电压: | 2.5VDC |
持续输出时间: | 0.1s,0.6s,3s可选 |
输入电压: | ±3 VDC |
触发输入: | 不高于8VDC |
数据容量: | 190组 |
数据内容: | 标签,*大电流,*小电流,限制电流,阻抗,测量时间,通过/失败条件 |
通讯: | 蓝牙 |
电池容量: | 2700mAH |
充电时间: | 4小时 |
尺寸: | 217×92×72mm |
重量: | 1.0kg |
环境 |
|
应用场合: | 仪器可在高压变电站和工业环境 |
|
下使用 |
温度 |
|
操作: | -20ºC 到 +50°C (-4°F 到 |
|
+122°F) *) |
储存: | -40ºC 到 +70ºC (-40°F 到 |
|
+158°F) |
相对湿度 %RH: | 5%-95%, 不凝结 |
污染等级: | 2 |
冲击: | IEC 60068-2-27 |
震动: | IEC 60068-2-6 |
运输: | ISTA 2A |
*)电池操作温度为0℃到+50℃(32°F到122°F) | 电池充电温度为+10℃到+40℃(50°F+104°F) |
CE-标识: |
|
EMC: | 2004/108/EC |
LVD: | 2006/95/EC |
常规: |
|
电池功率: | AA (HR6) 2700 mAh NiMH 镍氢 电池,5节 |
充电时间: | < 12 小时 |
25°C 典型充电时间: | 3 小时 |
充电器: |
|
电源电压: | 100 - 250 V AC, 50 / 60 Hz |
功率: | 60 W |
保护: | 防止错误电池型号,高温低温保护 |
时钟电池寿命: | ≥10 年 |
声音反馈: | 不同的蜂鸣器声音 |
用户预设: | 3 |
现场校正: | 有 |
封装: | IP54 |
大小 (接线柱除外): |
217 x 104 x 72 mm 8.5 x 4.1 x 2.8 in |
重量: |
仪器重 1.0 kg (2.2 lbs) 连携带箱和配件重 5.0 kg (11 lbs) |
