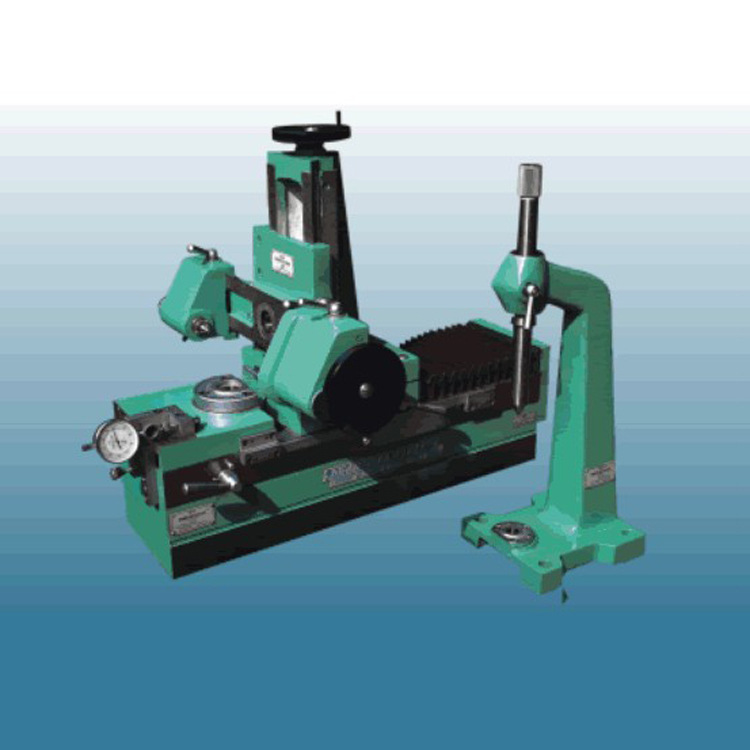

JG-300D型锥齿轮双面啮合综合测量仪

JG-300D型锥齿轮双面啮合综合测量仪，本仪器用于轴交角为90。的各种圆锥齿轮的锥顶偏移量及接触斑点的测量，测量方式为双面啮合，其特点是测量滑架可通过一手柄轻便快速的退出测量位置，即刻可换装下一个工件，克服了通用型齿综仪每检一工件都需调整一次安装距的不便，是检测方便快捷，适用于大批生产锥齿轮的车间现场检测。

JG-300D型锥齿轮双面啮合综合测量仪

一、仪器的用途和特点

    本仪器用于轴交角为90。的各种圆锥齿轮的锥顶偏移量及接触斑点的测量，测量方式为双面啮合，其特点是测量滑架可通过一手柄轻便快速的退出测量位置，即刻可换装下一个工件，克服了通用型齿综仪每检一工件都需调整一次安装距的不便，是检测方便快捷，适用于大批生产锥齿轮的车间现场检测。
二、技术指标
   1．被测齿轮大端直径 ≤Φ300mm
   2．安装距
   (1)水平轴 20～200mm
   (2)铅垂轴 20～150mm (可根据用户需要扩展)
   3．测量滑架可退出距离 ≥60mm
   4．仪器轮廓尺寸(长×宽×高)：822×255×492mm
   5．仪器净重：≈50kg
