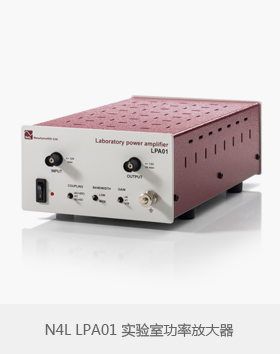

Newtons4th Ltd牛顿实验室功率放大器LPA01
LPA01实验室功率放大器是一款宽带宽直流精确放大器，旨在为工业或实验室环境提供高精度放大。
Newtons4th Ltd的LPA系列功率放大器具有强大的可靠性，可用于各种工业和实验室应用。 设计之初是用于PSM频率范围respsonse分析仪，它们也可用于任何需要在电压或电流下提升信号的地方。
它们将直流精度与宽带宽结合在一起，忠实地再现复杂波形，驱动可能是电容式，电感式或电阻式的负载。
可选地，直流分量可以通过交流耦合来消除，或者可以通过AC +（直流）耦合来减小。 为了限制高频噪声，输入带宽可以通过线性相位二阶低通滤波器降低低频应用。
Newtons4th Ltd牛顿实验室功率放大器LPA01优势特点
• DC精确和宽带宽
• 切换可选耦合选项：交流，交流+直流或交流，降低直流。
• 切换可选的精确增益设置。
• 切换可选带宽。
• 高摆率。
• 1A峰值输出电流@高达±14V峰值（LPA01）。
• ±400V峰值，50mA rms（LPA400）。
• ±180V峰值，100mA rms（LPA400B）。
• 对任何负载无条件稳定。
• 与地面隔离以防止接地环路。
• 坚固的金属外壳
• 将放在QuanteQ或Veqtor下面以提高输出能力。
Newtons4th Ltd牛顿实验室功率放大器LPA01测量规范
| 仪器型号 | LPA01 |
| 输入连接器 | isolated BNC |
| 输入阻抗 | 10k |
| 峰值输入电压 | ±12 (±14)* |
| 输入共模范围 | 5 |
| 1.5 | |
| 输入失调电压 | ac, ac+dc, ac+(dc) |
| 输入耦合 | 16 |
| 交流耦合滤波器-3dB | 0.1 |
| （直流）增益因子 | 1M @ 24V pk-pk |
| 全功率带宽 | |
| 低带宽-3dB | 80k |
| 低带宽滤波器衰减 | 40 |
| 低带宽滤波器类型 | linear phase |
| 获取选项 | x1, x4, x10 |
| 低频增益精度 | 0.2* |
| 输出连接器 | isolated BNC |
| 连续输出电流 | 0.7 |
| 峰值输出电流 | 1 |
| 峰值输出电压 | ±12 (±14)* |
| 摆率（典型） | 600 |
| 工作温度范围 | 0 - 40 |
| 尺寸 | 8.5 x 15 x 25 |
| 重量 | 2 |
|
能量源 |
90 – 265 Vrms @ 47 – 63 Hz |
| 能量消耗 | 40 |
