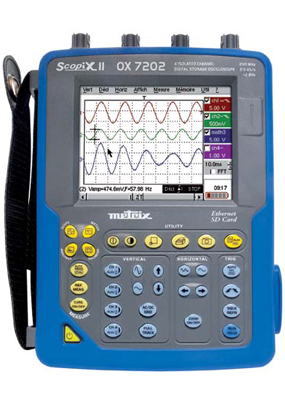

OX7202-BUS 便携式隔离通道示波器

OX7202-BUS 便携式隔离通道示波器 产品编号:OX7202-BUS OX7202-BUS总线分析示波器可用于执行现场评估总线技术完整性,检测总线电气规格的同步。现场总线组成的一系列通讯线,电子信号会在2个远程通讯设备中间传输。这样的传输系统会替换传统的4-20mA模拟信号。在现场,各种干扰(布线的恶化,电磁波辐射,绝缘体老化,漏电等)可能会导致信号传输的误差。 示波器OX7202-BUS是进行实验室测试和现场测试的理想工具。 仪器操作简单,通过3

OX7202-BUS 便携式隔离通道示波器

产品编号:OX7202-BUS


OX7202-BUS总线分析示波器可用于执行现场评估总线技术完整性,检测总线电气规格的同步。现场总线组成的一系列通讯线,电子信号会在2个远程通讯设备中间传输。这样的传输系统会替换传统的4-20mA模拟信号。在现场,各种干扰(布线的恶化,电磁波辐射,绝缘体老化,漏电等)可能会导致信号传输的误差。

示波器OX7202-BUS是进行实验室测试和现场测试的理想工具。
仪器操作简单,通过33个按键,可直接访问所有常用的功能。OX7202-BUS特别适合于现场使用,配有最新专利“即插即用”探头等配件,每个测量通道都相互隔离和对地隔离,通过内置WEB服务器和以太网可进行远程控制,集多种仪器功能于一身,包括4通道TRMS万用表。
超大320 x 240 全彩LCD显示屏,提供详细的波形细节和所有测量及功能的显示。通过触控屏幕,可方便快捷地对视窗式菜单进行操作:打开、下拉或执行;触控笔可直接作用于图形元素,如游标、触发和缩放等等。

产品特点:
  • 可分析以下现场总线:KNX, DALI, CAN, LIN, FLEXRAY, AS-I, RS-485, RS-232, 以太网等
  • 五合一功能:示波器、万用表、FFT分析仪、总线分析仪和记录仪
  • 2.5GS/s实时采样率,50GS/s等效采样率 – 存储深度每通道2500点(示波器模式下),可扩展到50K,另配有2GB可移动SD存储卡
  • 2个隔离通道,600V Cat III,可同时显示8个波形
  • 12位垂直分辨率,更深入、更精确进行缩放
  • 实时FFT分析
  • 2个独立通道,4000-点,TRMS,200kHz数字万用表功能
  • 彩色LCD触摸屏
  • 33个直接命令键和视窗式菜单界面
  • 多种通讯接口:RS-232,并口,以太网(内置WEB服务器)
  • 触控笔直接访问屏幕菜单或功能,直接对图形元素进行操作
  • 智能探头,带有用户自定义控制按钮
产品应用:
  • 现场维修-工业方面或电子方面
  • 工厂内部维护和维修
  • 安装和运行监测
  • 工业过程测试
  • 质量控制
  • 用于研发和实验室-工程师或技术员

技术参数:

机界面

显示屏
彩色5.7” TFT LCD(115x86mm) -320 x 240 LED背光
显示模式
500实时采样点显示 / 矢量带内插
波形显示
2实时波形+ 2 参考波形/ 分区显示&全屏显示
(波形区域达110 x 74)
屏幕控制
触控屏 / 视窗式菜单及图形指令
语言
5国语言,菜单&在线帮助 (法、英、德、意、西班牙文)
示波器模式

带宽
200MHz 带宽显示:15MHz, 1.5MHz或5kHz
通道数
2隔离通道
输入阻抗
1MΩ ± 0.5%, 17pF
最大输入电压
600 V / Cat III (探头连接安全适配器)
垂直灵敏度
16档量程,从2.5mV到200V/div
垂直放大模式下可到156μV/div(12位转换器)
精度±1%
垂直放大
单击视窗选取放大系统(使用触控笔在显示屏上直接选取)
X 16 最大
探头衰减系数
1/10/100/1000 或调整至任意值/可自由定义测量单位
水平

时基扫描
35档,从1ns/div到200s/div,精度±0.1%
滚动模式下从100ms到200s/div
水平放大
单击视窗选取放大系统(使用触控笔在显示屏上直接选取)
触发

触发方式
自动,触发,单次,自动50%
触发类型
边沿,脉宽(20ns-20s),延迟(120ns-20s),计数(3-16384事件)
TV帧或行数(525=NTSC 或625=PAL/SECAM)
触发电平连续可调
耦合
AC,DC,高频限制,降噪—触发抑制(从160ns到30s)
灵敏度
≤ 0.6 div (1kHz) / ≤ 1.5 div (整个带宽)
阈值触发
开始于16个自动测量值中的一个
数字处理

最大采样率
等效采样率50Gs/s ,每通道实时采样率2.5G s/s 或1Gs/s
垂直分辨率
12位 (垂直解析度0.025%)
存储深度
2500点/通道
可达50000点/通道(选配50K存储深度扩展)
用户可支配存储空间
Windows界面文件管理
2Mb,可存储各种不同文件:波形,组态设定,数学公式,图片文件等。
GLITCH模式
脉宽≥ 2ns ,
1250 对Min/Max (25000对,当选配50K存储深度扩展时)
显示模式
包络模式,平均模式(系数从2至64),XY模式
其他功能

自动
自动触发时间:<5s,自动辨识输入通道-频率>30Hz
FFT分析&数字运算
FFT(线性或对数),测量指针/ 数学运算+,-,x,/ 以及自定义数学公式
指针
2或3个指针:V,T,相位;分辨率12位;显示:4个字
自动测量
19种参数自动测量;分辨率12位;显示:4个字
万用表模式

一般指标
2通道 / 8000点, +条形图min/max /TRMS / 带时间的趋势图记录(5分钟到31天)
AC,DC,AC+DC电压
300mV到600Vrms,400mV到800VDC
VDC精度:0.5%L+5字,带宽200kHz
电阻
80Ω ~ 32MΩ ,精度0.5%L+25字,快速导通性测试:10ms
其他测量
电容:5nF到5mF,频率:200kHz,二极管测试:3.3V
测量阈值触发
2通道,可设定时间,100组带时间戳的记录(.TXT文件)
BUS分析模式

BUS分析
RS232/485-2 以太网10 base T 100 base T base 2 – CAN – LIN – ASI – DALI – KNX – FLEXRAY – PROFIBUS PA 与 DP
协议
TCP-IP  MODBUS  UDP  PROFINET  PROFIBUS
标准
IEEE802.3 – ISO11898-2和-3 – IEA232-485 – EN50090-2-5 – SPEC V2.1 – EN50285 – IEC61158
通用规格

组态设定存储
无限/ (.CFG) 文件大小:约 1kB
打印
(标配),RS232(标配),并口(选配)
PC通讯
10Mb以太网,RS232(max 115kbs)或USB(选配)
SX-Metro PC端应用软件(选配)
网络
10Mb以太网,Web服务器(远程控制、实时波形,指针自动测量)FTP服务器(同PC进行文件交换),FTP客户端(保存至PC硬盘)
电源
9.6V / 3.8A/h电池组 / 工作时间约4小时/可调整省电模式
AC电源98-254V/47-63 Hz < 15w
安规/EMC
符合IEC 61010-1 / CEM符合EN61326-1
机械指标
265 x 195 x 56 mm / 1.9kg(带电池) / IP51防护
