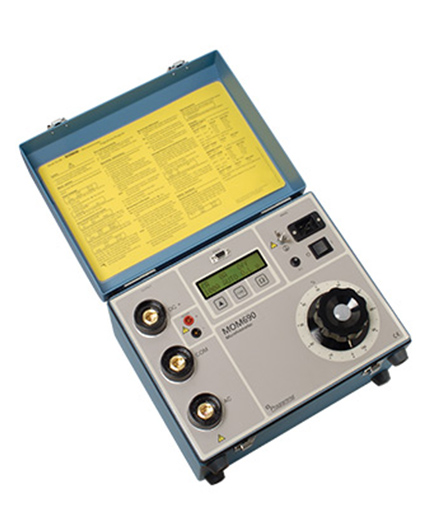

MOM690大电流微欧计 用户手册
MOM690微欧表产品简介：
•MOM690高压断路器和隔离开关的电阻测试是维护时必不可少的部分
•MOM690大电流触点和其他传输设备的接触电阻测试仪器在Megger的产品线中已经有许多年了
•MOM690补充了微欧表这个系列的产品。除了大电流输出功能，MOM690还拥有基于微处理器的测试、存储和生产报告的功能
•MOM690内置的软件可以使您进行单次测试或多次测试，并将结果进行存储。
•MOM690通过选配的MOMWin软件可将存储的结果传输至电脑，用于进一步分析并生成报告
•MOM690能够自动设置量程，并连续地对电阻进行测试，到达设定的电流后测试结果可被自动记录。还有更简单的吗？
•在测试完内置CT的断路器以后，如密封性GIS断路器，以下规程规定须对CT进行退磁
•有了MOM690的交流输出能力，这项任务不再麻烦。在不同的场合，MOM690的AC输出也可用作电流源
MOM690微欧表产品应用：
•重要：在操作仪器前*阅读使用说明
断路器测试
1.确保已拆除断路器两端的连接线
2.确保断路器的一端已接地
3.将微欧表接地
4.确保在接线时微欧表的开关关闭
5.将电流电缆连接到仪器的DC+和COM端，并将传感器电缆连接至断路器两端和仪器，确保极性正确
6.开机
7.按下键选择自动“AUTO”或手动“MAN”
8.将输出电流设为零以开始测试
9.将输出电流增加至目标值（如600A）
10.读取电阻读数
母线焊点测试
1.确保母线已断开连接且接地
2.将测试仪接地
3.确保在接线时微欧表的开关关闭
4.将电流电缆连接到仪器的DC+和COM端，并将传感器电缆连接至断路器两端和仪器，确保极性正确
5.开机
6.按下键选择手动“MAN”
7.将输出电流设为零以开始测试
8.将输出电流增加至目标值（如100A）
9.使用外部电压表测试每个焊接位置的接触电阻，电压表须切换至DC模式
10.计算实际电阻
例如：如果100A测试电流下焊接位置两端的电压降是0.0067 V，那么对应的电阻为67μΩ
MOM690微欧表产品特点：
•接地端
小型断路器
•主电源插口
•电源开关
•DC电流输出
•COM端
•AC电流输出
•电压测试输入
•设置选择器
•功能选择器
•中断电流并切换电阻和电压的显示
•可调变压器
•显示屏
•RS232串行端口
| 规格 | |
| 在额定电压、+25°C的环境下规格的各项指标有效，指标会在不经意间产生变化。 | |
| 环境 | |
| 应用场合 | 仪器可在高压变电站和工业环境下使用。 |
| 温度 |
|
| 操作 | 0°C 到 +50°C (32°F 到 +122°F) |
| 储存 | -40°C 到 +70°C (-40°F 到 +158°F) |
| 湿度 | 5% – 95% RH, 不凝结 |
| CE 标识 | |
| EMC | 2004/108/EC |
| LVD | 2006/95/EC |
| 常规 | |
| 电源电压 | 115 / 230 V AC, 50 / 60 Hz |
| 电源功率 |
115 V, 5980 VA 230 V, 9660 VA |
| 保护 | 小型断路器、热跳开关 |
| 大小 | |
| 仪器 |
350 x 270 x 220 mm (13.8” x 10.6” x 8.7”) |
| 运输箱 |
610 x 290 x 360 mm (24.0” x 11.4” x 14.2”) |
| 重量, 115 V 型号 |
24 kg (52.9 lbs) 38.9 kg (85.7 lbs) 连携带箱和配件 |
| 重量, 230 V 型号 |
23.7 kg (52.2 lbs) 38.6 kg (85.1 lbs) 连携带箱和配件 |
| 电流电缆 | 2 x 5 m (16 ft), 50 mm² |
| 传感器电缆 | 2 x 5 m (16 ft), 2.5 mm² |
| 测量单元 | |
| 电流表 | |
| 量程 | 0 - 800 A |
| 分辨率 | 1A |
| 误差 |
100 – 800 A, ±1% of reading + 1 digit 50 – 99 A, ±(2% of reading + 2 digits) 0 – 49 A, not specified |
| Resistance | |
| Range | 0 – 200 mΩ, > 200 mΩ not specified |
| Resolution | 1 μΩ |
| Inaccuracy |
100 – 800 A, 读数的±1 % +1位 50 – 99 A, 读数的±2 % +2位 0 – 49 A, 未标明 |
| *大负载电阻/电流，115 V型号 | ||||
| 电缆组别 | 标准 | 标准+ | 标准+ | 2 x 15 m |
|
|
|
扩展1 | 扩展1 | 95 mm² |
| 300 A | 10 mΩ | 6 mΩ | 3 mΩ | 10 mΩ |
| *大电流 | 575 A | 420 A | 360 A | 540 A |
| *大负载电阻/电流，230 V型号 | ||||
| 电缆组别 | 标准 | 标准+ | 标准+ | 2 x 15 m |
|
|
|
扩展1 | 扩展1 | 95 mm² |
| 300 A | 18 mΩ | 14 mΩ | 11 mΩ | 18 mΩ |
| 600 A | 3.0 mΩ |
|
|
1.8 mΩ |
| *大电流 | 750 A | 570 A | 480 A | 690 A |
| 输出 DC（CAT I），115 V 型号 | |||
| 电流 (A) | 电压 (V) | *大负载时间 | 输入电流 (A) |
| 0 | 7.3 | - | 0.8 |
| 50 | 6.9 | 30 min. |
|
| 100 | 6.4 | 10 min. | 10 |
| 200 | 5.5 | 90 s | 19 |
| 300 | 4.8 | 50 s |
|
| 400 | 3.9 | 30 s | 38 |
| 500 | 3 | 15 s |
|
| 575 1) | 2.5 | 10 s |
|
| 600 | 2.2 | 8 s | 52 |
| 700 | 1.5 | 5 s |
|
| 800 2) | 0.9 | - |
|
|
1) *大电流需使用标准的 2 x 5 m 50 mm² 2) 超过800 A仪器会立即关闭 注意：以上数字显示的起始温度为25℃时的*大负载时间，如果要做重复性测试则不成立 |
|||
| 输出 AC（CAT I），115 V 型号 | |||
| 电流 (A) | 电压 (V) | *大负载时间 | 静置时间 |
| 0 | 8.7 | 连续 | - |
| 660 | 3.5 | 2 s | 4 min |
| 注意：不能同时输出直流和交流电流 | |||
| 输出 DC（CAT I），230 V 型号 | |||
| 电流 (A) | 电压 (V ) | *大负载时间 | 输入电流 (A) |
| 0 | 9.4 | - | 0.4 |
| 50 | 9 | 30 min. |
|
| 100 | 8.6 | 10 min. | 6 |
| 200 | 8 | 90 s |
|
| 300 | 7.2 | 50 s |
|
| 400 | 6.4 | 40 s |
|
| 500 | 5.7 | 30 s |
|
| 600 | 5 | 15 s | 33 |
| 700 | 4.3 | 8 s |
|
| 750 | 3.8 | 5 s |
|
| 800 | 3.6 | - | 42 |
|
1) *大电流需使用标准的 2 x 5 m 50 mm² 2)超过800 A仪器会立即关闭 注意：以上数字显示的起始温度为25℃时的*大负载时间，如果要做重复性测试则不成立 |
|||
| 输出 AC（CAT I），230 V 型号 | |||
| 电流 (A) | 电压 (V AC) | *大负载时间 | 静置时间 |
| 0 | 11.2 | 连续 | - |
| 660 | 4.5 | 2 s | 4 min. |
| 注意：不能同时输出直流和交流电流 | |||
