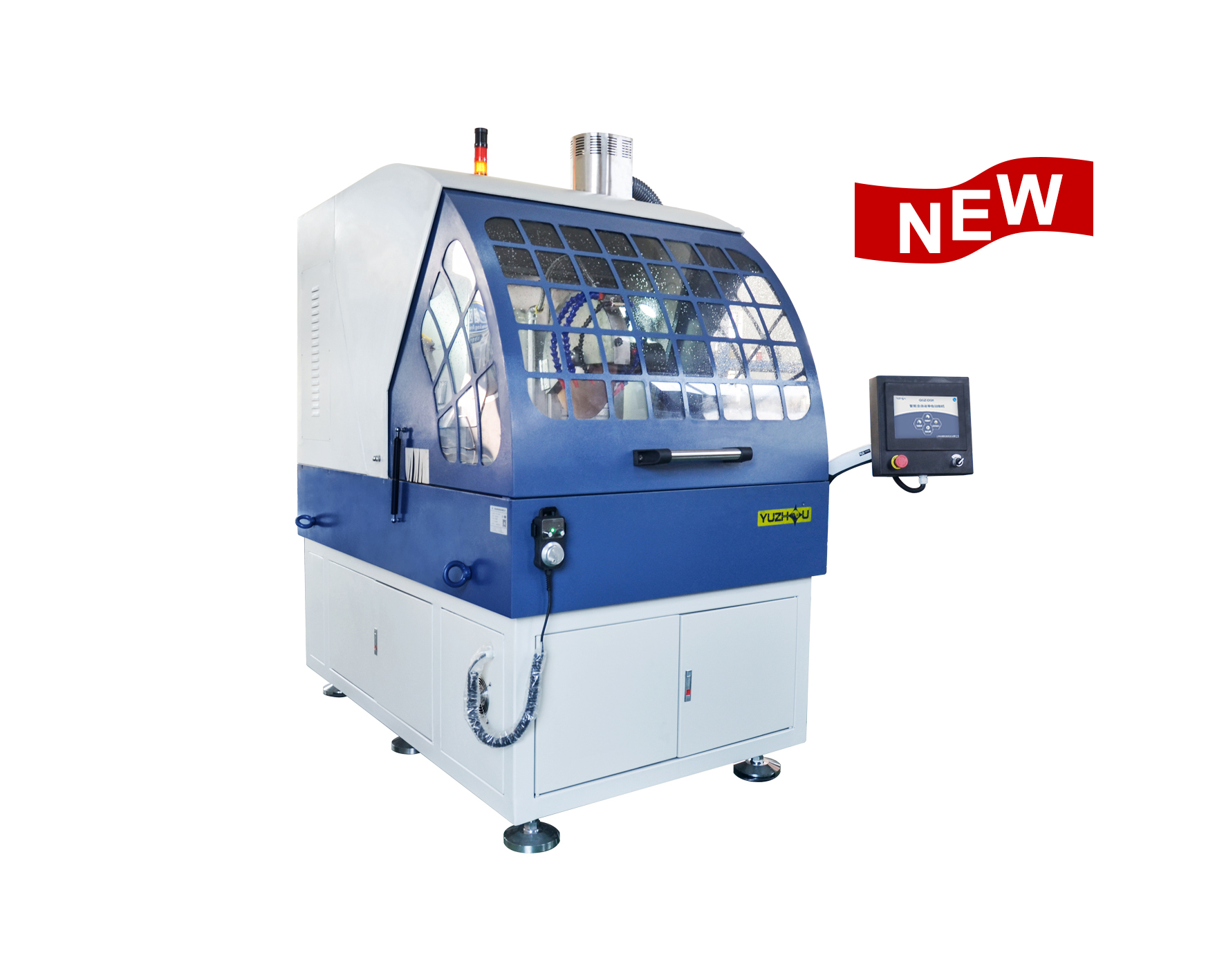

QGZ-100/120/200/300大型自动切割机

QGZ-100/120/200/300大型自动切割机 1.ABB主轴电机（QGZ-100除外）、施耐德电气、三菱软件，三大核心　部件全进口； 2.X, Y, Z方向自动精确控制，也可选择电子手轮控制； 3.智能切割——脉冲切割、连续切割两种功能切割方式，可根据材料硬　度变换进刀量，达到快速切割效果； 4.双LED灯照明，自动排雾系统，增加工作室内明亮和清晰度； 5.红一字光标定位，试样切割定位更准确； 6.移动式磁性过滤循环水箱，避免堵塞，利用率高；

QGZ-100/120/200/300大型自动切割机

1.ABB主轴电机（QGZ-100除外）、施耐德电气、三菱软件，三大核心部件全进口；

2.X, Y, Z方向自动精确控制，也可选择电子手轮控制；

3.智能切割——脉冲切割、连续切割两种功能切割方式，可根据材料硬度变换进刀量，达到快速切割效果；

4.双LED灯照明，自动排雾系统，增加工作室内明亮和清晰度；

5.红一字光标定位，试样切割定位更准确；

6.移动式磁性过滤循环水箱，避免堵塞，利用率高；

7.超大切割空间，多向进料；

8.安全可靠，工作区域全封闭，运作中强制紧闭。

适用于各种黑色金属、有色金属、热处理件、锻造件、半导体、晶体、陶瓷和岩石等样品。

本机是一种PLC自动控制的金相试样切割机，也可通过电子手轮控制。整机结构坚固、设计合理，变频电机直连切割片，提供了电动机与切割片之间的动力传递，确保切割效率，并采用机电分离结构，有效保护电气安全，维护保养方便，使用寿命更长。采用施耐德电气和三菱软件，X，Y，Z方向自动精确控制，智能切割可根据材料硬度变换进刀量，达到快速切割效果，切割速度变频控制，具有非常高的可靠性和控制能力。

本机专为大型工件的大容量切割而设计，使维护机器零件和处理大型工件变得更加容易。滑动门和铰链门双开门结构能更加方便地将大型工件装载在合适的位置，可以从上方、前方、左侧三个方向将工件送入切割室。切割室采用全封闭式结构，运作中安全锁强制紧闭，安全可靠。配备防爆透明观察窗，强力排气装置，双LED灯照明，使观察更清晰。红一字光标定位，使切割更精准，10寸触摸屏显示及控制，设计人性化。配备移动式磁性过滤循环水箱，切割后的试样表面光亮、平整，无烧伤，是切割大型试样的理想设备。特别适合钢铁冶金，汽车造船，重机加工，轴承制造等行业切割大型工件，制备无烧伤试样。

型号	QGZ-100	QGZ-120	QGZ-200	QGZ-300
控制方式	手动/自动，三轴联动，10寸工业触摸屏控制，也可切换到操作手柄控制
性能特点	施耐德电气，三菱软件，自动排雾系统，报警系统，双LED灯照明，红一字光标定位
切割进给速度	1~200mm/min（建议5~12mm/min）
切割片尺寸	Φ350×2.5×Φ32 mm	Φ380×2.8×Φ32 mm	Φ400×3×Φ32 mm	Φ400×3×Φ32 mm
切割平台尺寸(X*Y)	有X轴410×350 mm 无X轴510×350 mm	450×350 mm	485×400 mm	530×630 mm
Y轴行程	250 mm	250 mm	300 mm	420 mm
X轴行程	有X轴140 mm	100 mm	100 mm	110 mm
Z轴行程	160mm	200 mm	230 mm	230 mm
最大切割截面	100×100 mm	120×120 mm	200×150 mm	300×150 mm
夹具开口	100 mm	120 mm	200mm	300 mm
主轴电机	海光变频电机, 4kw	ABB变频电机, 5.5kw	ABB变频电机, 7.5kw	ABB变频电机, 7.5kw
转速	500-2800 r/min
进给电机	步进电机	伺服电机
输入电源	380V，50Hz, 20A 三相五线	380V，50Hz, 30A 三相五线
外形尺寸	1200×1100×1800mm	1450×1000×1850mm	1550×1100×1900mm	1650×1350×1900mm
重量	约1700kg	约1800kg	约2200kg	约2500kg
水箱容量	80L	120L
水泵流量	50L/min	100L/min
水箱尺寸	610×550×680mm	700×630×800mm
水箱重量	85kg	90kg
