microAQUILA便携式局放解决方案

microAQUILA便携式局放解决方案

microAQUILA便携式局放解决方案


TECHIMP技术

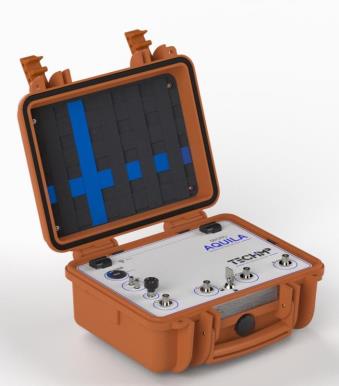

便携式microAQUILA

高度灵活和可靠的仪器为局部放电(PD)诊断运动!您是否考虑过,对于您的操作人员来说,拥有一个实用的全功能一体的仪器,并配备了您进行完整PD评估所需的所有设备的好处?

TECHIMP microAQUILA Portable是专为满足上述需求而设计的,它是一款坚固、紧凑、便携式、一体机的PD检测站,为现场应用提供了广泛的选择。

好处

 对所有设备进行局部放电测试,如

中压和高压电缆

电源和配电变压器

电动机和发电机

GIS和中压开关设备

特点

–   ♦    -设备在使用过程中,在任何电压水平上进行在线测试

–   ♦    -创新的专利软件T/F-Map®,用于局部放电记录和高级分析

–   ♦    -超宽带,快速集成处理能力

–   ♦    -结构紧凑、重量轻的PD脉冲检测

–   ♦    -通过WiFi和F/O连接

–   ♦    -由电源组独立供电

该设备的设计经过多年现场经验的影响,它可以应对最恶劣的户外条件,同时测量任何电力设备。该单元的设置简单而快速,允许在几分钟内测量。

T/F-Map® 技术


TECHIMP TW/TF 图技术

TECHIMP技术(专利)根据脉冲形状对不同的PD现象进行分类,从而可以对每个数据集分别进行进一步的分析。因此,PD源识别功能得到了高度增强,即使是不熟练的操作员也能进行识别。

TECHIMP采集技术也提供了有效的噪声抑制。事实上,噪声信号与局部放电信号有很大的不同。TECHIMP分类系统成功地将局部放电现象从干扰中分离出来。每一个PD脉冲波形被获取,所谓的等效时间长度和带宽被评估和绘制在TF地图上。不同类型的放电(如由于微孔洞分布引起的局部放电、槽放电和旋转机械中的噪声)在TW图中应分组成不同的簇,并具有不同的脉冲形状。

设备参数

    宽带PD采集通道

      PD技术 UWB - PRPD/TF 图

      基于PD通道3的UWB通道为有源传感器供电,带宽为16kH-30MHz,内置UWB滤波器分辨率10 bit

      动态范围 75 dB

      最大采样频率 100 MS/s

      输入电压范围 1-4000 mVpp

      输入灵敏度 < 1.0 mVpp

      输入阻抗 50 Ohm

      记录时间 1 μs (min) / 20 μs (max)

      连接线类型 BNC

    同步通道

      输入电压 0.2 - 200 VRMS

      频率范围 0.1 ÷ 1000 Hz

      输入阻抗 10 MOhm

      连接线类型 BNC WifiConnectivity

      光纤连接

    环境及尺寸

      尺 寸 305 x 270 x 144 mm

      重 量 < 10 kg

      防护等级 IP42 外壳关闭; IP30 外壳打开

   工作环境条件

      温度0 to 60℃

      湿度90%,无凝结

 电源供应

    通过USB-A通过电源组或外部充电器输出配件5V(最大5w)

 运行环境条件

  温度 0 to 60℃

    湿度 90%, 无凝结

 常规

 通过WiFi更新固件

 符合

 IEC 60270 compliance

  EN 61326-1
