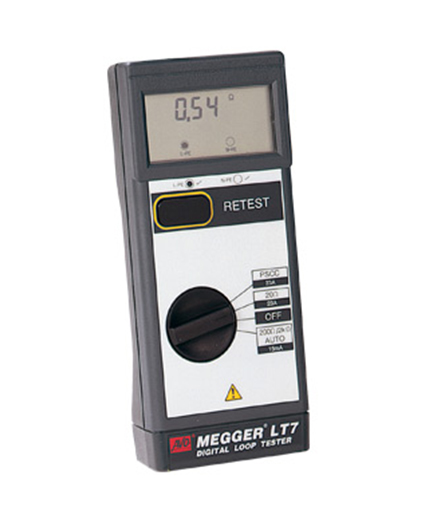

LT7回路阻抗测试仪简介：
•美国Megger(AVO) LT7回路阻抗测试仪，它是*测试相、地和相的中性回路的回路阻抗测试仪
LT7回路阻抗测试仪特点：
•测试相 - 地和相 - 中性回路
•低电流量程用于RCD保护电路
•直接读出预测短路电流和预测接地故障电流
•主电源电压50 - 263V，50/60Hz
LT7回路阻抗测试仪说明：
•MEGGER LT7 可在不释放 RCD 额定≥30mA 情况下，测量回路阻抗;甚至只在 15mA ，可以测量d.c.敏感性电子RCD，0.1Ω 分辨率
•通用的大电流量程用五保险保护电路，0.01Ω分辨率
•用2根测试线，测试三相和照明线路
•主测试线和2根测试线随机配置
| 类型 | LT5 | LT6 | LT7 |
| 量程 | 20 Ω TN: 0,01 to 19,99 Ω 200 Ω TT: 0,1 to 199,9 Ω | 20 Ω TN: 0,01 to 19,99 Ω 2000 Ω TT: 1 to 1999 Ω | 20 Ω ： 0,01 Ω - 19,9 Ω 200 Ω / 2k Ω ： 0,1 Ω - 1,99 k Ω PSCC ： 0,01 - 0,99 kA 1,0 - 19,9 kA |
| 分辨率 | 20 Ω TN: 读数的 ±2%±3 位数 200 Ω TT : 读数的 ±2%±1 位数 | 20 Ω TN: 读数的 ±2%±3 位数 2000 Ω TT: 读数的 ±3%±1 位数 | 20 Ω ： ±2%±3 位数（主电源 230V ） ±5%±6 位数 ( 主电源 110V) 200 Ω /2k Ω ： ±2% 3 位数（主电源 230V ） ±5% 6 位数 ( 主电源 110V) PSCC ： ±2%±3 位数（主电源 230V ） ±5%±6 位数 ( 主电源 110V) |
| 操作电压 | 230 V a.c. r.m.s. ±10%, 45 to 65 Hz | 230 V a.c. r.m.s. ±10%, 45 to 65 Hz | 50 V - 263 V 50/60Hz |
| 显示 | 31? 2 个 数字 L.C.D 显示 ( *大读数 1999) | 31? 2 个 数字 L.C.D 显示 ( *大读数 1999) | 3 个数字 L.C.D. 显示 |
| 保险丝 | 13 A , 250 V 陶瓷保险丝 25 x 6 mm ( 符合标准 BS 1362) 7A , 440 V 陶瓷保险丝 , 32 x 6 mm ( 符合标准 DEF 63A , *大 ) | 13 A , 250 V 陶瓷保险丝 25 x 6 mm ( 符合标准 BS 1362) 7A , 440 V 陶瓷保险丝 , 32 x 6 mm ( 符合标准 DEF 63A , *大 ) | 10 A (F) 440 V 10 kA 32 mm 陶瓷 HBC. |
| 温度范围 | 操作 : -5 到 + 50°C 储存 : -20 到 + 60°C | 操作 : -5 到 + 50°C 储存 : -20 到 + 60°C | 操作 : -5°C 到 40°C 储存 : -25°C 到 65°C |
| 湿度范围 | 操作 : 80% RH @ 40°C 储存 : 93% RH @ 40°C | 操作 : 80% RH @ 40°C 储存 : 93% RH @ 40°C . | 操作 : 0 - 90% RH 非冷凝 储存 : 0 - 95% RH 非冷凝 @ 40°C |
| 自动关闭 |
|
|
五分钟 |
| 电池供电 |
|
|
4 x 1,5 V 碱电池类型 IEC LR6, 4 x 1,2 V 镍可充电电池 |
| 重量 | 350g | 350g | 1200g （包括导线，盒子 & 电池） |
| 尺寸 | 195 H x 90 W x 40 D mm | 195 H x 90 W x 40 D mm | 220 x 92 x 55 mm |
