TDR2000/3 电缆故障定位仪 说明书

TDR2000/3 电缆故障定位仪 说明书

TDR2000/3双通道电缆故障定位仪 说明书

TDR2000/3双通道电缆故障定位仪是双通道、高分辨率、紧凑的时域反射仪,可用于双导体金属电缆的故障定位。TDR2000/3的很小分辨率达0.1米,很大20 km的量 程,具体长度取决于电缆类型和传播速率。传播速率因素可设为0.2到 0.99之间的任意值,以满足各种电缆测试的要求。

美国megger TDR2000/3双通道电缆故障定位仪产品简介:

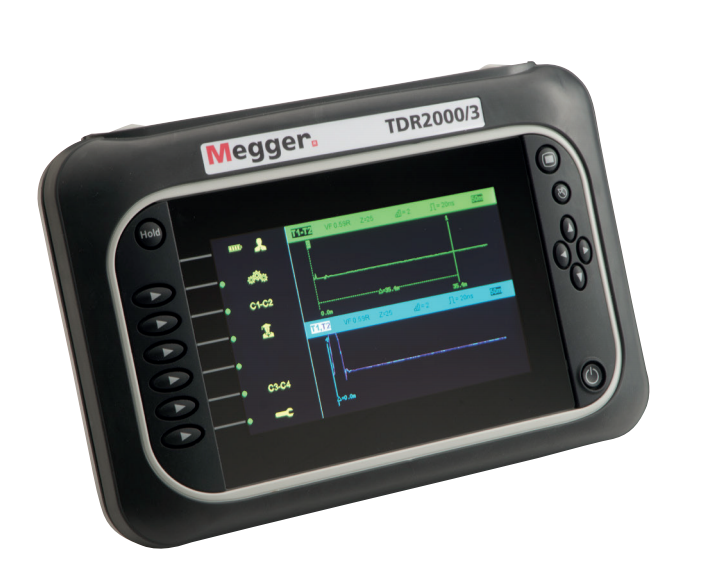

Megger® TDR2000/3 是双通道、高分辨率、紧凑的时域反射仪,带有彩色的显示屏,可用于双导体金属电缆的故障定位。TDR2000/3的很小分辨率达0.1米,很大20 km的量 程,具体长度取决于电缆类型和传播速率。仪器带有五种输出阻抗 (25, 50, 75, 100, 125 欧) 以 及自动阻抗匹配功能。传播速率因素可设为0.2到 0.99之间的任意值,以满足各种电缆测试的要求。AUTO(自动)选项可根据量程的不同选择很重要的测试参数,辅助用户完成对TDR曲线的快速诊断。手动接管AUTO功能可使用户进行精设定,以找出那些难于定性的故障。双曲线和双光标功能使得使用更加灵活,为用户提供了美的控制体验,并且能够马上知道两个点之间的距离。曲线比较功能使用户能够仔细观察曲线之间的差异。很高的分辨率、白色背光屏、用户自定义参数和彩色曲线可使用户清楚地观察到两条曲线的差异。

美国megger TDR2000/3双通道电缆故障定位仪产品特点:

全面的双通道双显示

自动模式可即刻开始测试

超快速脉冲可鉴别终端附近的故障

Xpert功能辅助用户进行潜在故障定位

IP54防水防尘等级,适合现场使用 适用于所有带屏蔽层的电缆

美国megger TDR2000/3双通道电缆故障定位仪产品参数:

规格

概要

量程: 被测电缆很长为20000m,很小分辨率为0.1m

精度: 量程的1% ± 1 pixel 于 0.67VF [注意- 测试精度仅取决于光标的位置精度,长度的 准确度取决于速率因素的正确与否]

分辨率: 量程的1%

输入保护: 仪器符合IEC61010-1的要求,连接到带电的150 V CAT IV系统不会发生危险 如果测试的电缆系统电压超过300V,则必须使用带保险丝的测试线

输出脉冲: 开路时很高输出20V峰峰值电压,脉冲宽度取决于量程和电缆类型

增益:每个量程用户可选 (在手动模式下可选)

速率因素:0.2到0.99,步进0.01

TX调零:自动

待机时间:自动待机 1, 5, 10分钟,用户自选

电池: 锂离子可充电电池,12个小时不间断供电

安全性: 仪器符合IEC61010-1的要求,连接到带电的150 V CAT IV系统不会发生危险如果测试的电缆系统电压超过300V,则必须使用带保险丝的测试线。符合EN60950-1, EN61010-3, UN38.3和EN62133标准

EMC: 符合电磁兼容BS EN 61326-1

机械特性: 仪器可用于室内或室外,防尘等级为IP54

大小: 290 mm (11.4 in) x 190 mm (7.5 inches) x 55 mm (2.2 inches)

仪器重量: 1.7kg (3.8lbs)

外壳材料: ABS

接头: 四个4mm-安全终端+两个F接头。其他标准的转换接头也可与TDR2000/3匹配。

测试电缆 : 两米长带鳄鱼夹 (TDR2000/3) 或0.5米带保险丝的测试线 (TDR2000/3P)

显示屏: 800 x 480 像素WVGA彩色LCD显示屏,可视性高,色彩度用户可调

环境

操作温度: -15ºC 到 +50ºC (5ºF 到 122ºF)

充电温度: 0ºC 到 40ºC

存储温度: -20ºC 到 70ºC (-4ºF 到 158ºF)
