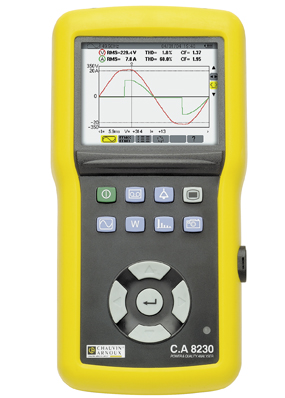

CA8230电能质量分析仪

产品编号:P01160630

产品介绍
CA8230是一款单相电能质量分析仪,适用于电网中的单相,或平衡三相回路进行电能质量监测、诊断。采用彩色液晶显示屏,为目前同等级仪器中最高规格,可实时显示输入电压、电流的波形图、谐波分析图形,并具有电动机启动电流记录模式、趋势图记录模式及告警记录等功能。真正的多任务测量系统,可同时执行电量参数测量与显示、趋势图记录及告警监测等功能。
CA8230操作简便,设计紧凑、防震,提供了所有监测电能质量、电力功率的测量功能,为电能质量检测的基础入门仪器,适合电气现场技术人员进行电能质量的诊断工作。

产品特点
1.电压测量范围:660 VAC (真有效值) 或VDC
2.电流测量范围:可至 6500AAC 或 1400ADC (依据电流钳型号)
3.可显示电压/电流的最小值Min、最大值Max 和平均值 Avg、波峰因数CF, 峰值Peak 及K因数 等
4.可检测相序
5.可计算及显示单相或平衡三相的有功功率W、无功功率VAR及视在功率VA、功率因数PF、及位移功率因数DPF
6.可计算及显示电压/电流的总谐波畸变率THD(THD-F 及 THD-R)
7.在谐波模式下,可显示至50次的电压、电流各次谐波值以及百分比率
8.可捕捉、储存并显示电动机启动过程的电流波形和相关数据
9.可储存8幅屏幕截图
10.内置内存1MB,用于储存趋势图记录数据(17种电量参数可选)
11.可捕捉记录4096个告警事件(含时间标记)
12.具有光口-RS232通讯接口,可经由通讯线将储存数据导入PC
13.标配 Power Analyzer Transfer(PAT)软件,可用于组态设置仪器、将测量记录数据导入PC,转换数据为Excel格式等
14.使用6个镍氢充电电池(LR6),外接AC电源适配器后,自动充电

产品应用
1.低压变配电室内的主变压器、及各供电回路的电能质量检测
2.医疗设备、电子精密设备、及主要生产设备用电的电能质量测量、诊断,进行预防性维护检测
3.诊断确认谐波来源,是由电源端引入或是负载端发出
4.供电回路的电力功率分配验证
5.测量并记录电力系统的负载曲线(kW、VAR、VA)
6.供电回路电能计量(kVAh, VARh, kWh),进行节能改造分析
7.开关柜/配电盘和其它电气设备、旋转电机设备的故障分析
8.电动机启动电流过程分析
9.诊断确认电力变压器的K因数

法国CA8230电能质量分析仪-技术参数
最大测量电压 600V RMS
最大测量电流 (根据电流钳) MN93A: 5mA~6A / 300mA ~ 120A
 MN93: 2A ~ 240A C193: 3A~ 1200A
 PAC93:10A~1400A A193: 10A ~ 6500A
测量功率 1.2VA ~ 3.9MVA – W,VAR,PF/Cos/Tan
精度 0.5%
谐波 50次,THD V, A , VA, RMS以及%,专家模式
数值类型 Min, Max , Avg , Peak , KF , PST , FC
功能 临界值监测 相序 马达启动波形显示 单相/平衡的三相检测 闪变
告警记录次数 4096次
存储容量 1.5 Mb
频率 40 -70Hz
采样频率 12.8 kHz
屏幕 彩色 1/4 LCD
电源 可充电NiMH电池 (使用时间:关掉屏幕40小时,打开屏幕8小时)
防护外壳 IP54
通讯接口 RS232
安规 IEC 61010-1;600V,Cat III
尺寸 211 x 108 x 60 mm
重量 880克
