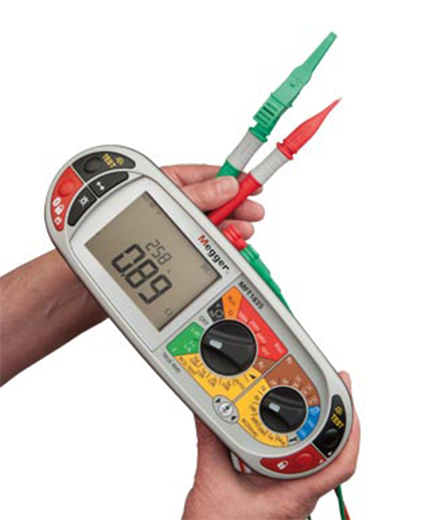

MFT1835多功能测试仪简介：
•MFT1800系列包含三款仪器，用于根据所有 IEC 60364衍生标准的要求测试低压电气设备。
•MFT1800系列提供完成工业、商业和家用固定布线装置电气认证所需的所有测试。
•MFT1815-入门级测试仪，提供 CAT IV级安全性、200 mA持续性、双线无跳闸回路测试，配备阻抗和故障电流显示、频率测量以及市场上明亮、清晰的显示屏。
•MFT1825-测试仪系列*流行的*，提供MFT1815的所有功能，外加3极和2极接地电极测试、15 mA持续性测试、自动RCD测试、相位旋转测试、可编程3相RCD测试以及与可选的夹钳配合进行电流测试。
•MFT1835-极精密的安装测试仪，可利用连接杆技术进行B型RCD测试、3级接地电极测试，对下载和可充电设备进行无桩检测。
•MFT1800系列型号均为IEC 61010 CAT IV 300V安全防护等级，能够在接到除配电变压器以外所有的低压带电系统时保证测试人员的安全。
•*的现代化设计能够使测试人员在地上、梯子上或平台上进行测试，测试时可将仪器挂在脖子上或捆绑在手臂上。仪器两端分别有一对测试键和锁定键，可分别使用左手或右手操作。
•MFT1800系列易于上手，所有控制功能都采用颜色编码，从而加快选择速度，同时防止选错功能。大而清晰的背光显示屏采用了Megger*发明的数字和仿真模拟显示技术，可同时显示出正在变化或精确的测试参数，如输出绝缘测试电压以及被测绝缘电阻（MΩ）。
•可视及可听的警报系统在测试高能量系统时是*为重要的功能。MFT1800系列带有输入保护功能，当系统中出现危险的电压时能够给出提示。如果在进行绝缘电阻测试或连续性测试时仪器被误接到带电回路上，显示屏上会显示出电压值。如果这个电压超过了一定的安全范围，仪器将无法继续测试，并发出报警声。
•MFT1835带有内部可充电电池，充电时间小于四小时，降低了成本。
•全新的MFT1800系列能够完全满足基于IEC60634的VDE0100和BS7671标准，包含了所有*新的测试技术，结构小巧紧凑，保护功能全面，能够在单相或三相系统上使用。
•全新的测试功能包括双线和三线防跳技术，从而加快了测试、提升了结果的可重复性；全面的漏电开关（包括B型）测试功能以及集成了三极和无桩接地电阻测试法。
•MFT1835包含了内部存储器和蓝牙通信功能，可使用Megger专用软件下载测试结果。选配的PowerSuite@软件可支持填写测试结果至表格。
•MFT1800系列能在严酷环境下展现出*的可靠性。各种特性如橡胶护套能提供保护和手持抓力；IP54防护等级可有效防水防尘；EN61010 CAT IV安全等级能抵御意外产生的高压。行业领*的输入保护功能确保了全新的MFT可以承受其它测试仪无法承受的误操作和过电压。
•所有这些功能都集成在*直观和易于使用的仪器中，没有隐藏的菜单选项，也没有复杂的屏幕。通过使用颜色编码的旋转开关可以非常容易地选中所需的测试，测试结果会以两种模式显示在对比度高、清晰和带背光的显示屏上。
•MFT1800系列标配有：标准三极法测试线组和电源线；一个带开关的探头，用于完成快速和简单的测试；一份12个月的校正证书以及三年的质保。MFT配有一个坚固模制箱中，箱子内有足够的空间放置一些必要的工具以及接地产品选型指南 电阻测试配件，即两个测试桩和三条长测试线。
MFT1835多功能测试仪特点：
•对太阳能装置进行 B 类 RCD 测试，对工业应用进行 3 相 RCD 测试
•3 极、带连接杆的 3 极、2 极和用于接地电极电阻测量的无桩检测
•逆极性监控，带电测试纠正
•相位旋转指示，用于检验旋转电机
•自动反转持续性测试，200 mA 和 15 mA 测试电流可供选择
•板载数据储存和 Bluetooth® 下载
MFT1835多功能测试仪功能：
•系统电压和频率测试（有效值）*
•接地电阻测试
双极法
三极法
附棒测试
无桩技术
•绝缘电阻测试，测试电压为100V*、250V、500V和100V*在误接到600V以下的带电回路时不会造成伤害
•连续性测试，测试电流为200mA或15mA*
•自动执行测试—无需按下TEST按键，双手可操作测试探头
•连续性测试*大可测电阻值为100kΩ，带有蜂鸣器提示测试是否合格
•防跳测试
接地回路测试
双线和三线防跳测试
双线大电流测试包含相间测试
•高达20 kA的等效故障电流探测
•漏电开关（RCD）测试包括：
AC型、A型、S型、B型*以及可编程漏电开关1/2 x I、1 x I、2 x I、5 x I
三相漏电开关*
快速斜坡测试
自动测试程式
接触电压显示
| 绝缘测试 | ||
| 输出电压 | 低于额定负载时误差为-0% + 20% | |
| 电压显示 | ±3% ±3位±0.5%额定电压 | |
| 短路电流 | 1.5 mA额定测试电流 | |
| 负载电流 | 绝缘泄露电流应不超过1mA | |
| 绝缘测试精度 | ||
| 1000 V | 10 kΩ ~ 999 MΩ | ±3% ±2 位 |
| 500V |
10 kΩ ~ 500 MΩ >500 MΩ ±10% |
±3% ±2 位 ±4 位 |
| 250 V |
10 kΩ ~ 250 MΩ >250 MΩ ±10% |
±3% ±2 位 ±4 位 |
| 100 V |
10 kΩ ~ 100 MΩ >100 MΩ ±10% |
±3% ±2 位 ±4 位 |
| 电阻和连续性测试 | |
| 0.01 Ω ~ 99.9 Ω | ±2% ±2 位 |
| 100 Ω ~ 99.9 kΩ | ±5% ±2 位 |
| 开路电压 | 5 V ±1 V |
| 测试电流 (0 Ω ~ 2 Ω) |
205 mA ± 5 mA 15 mA ±5 mA (用户可选) |
| 回路电阻测试 | |
| 火线至地线/零线电压 | 48 V ~ 280 V (45 Hz ~ 65 Hz) |
| 线电压 | 48 V ~ 500 V (45 Hz ~ 65 Hz) |
| 测试精度 | ±5% ±3 位 |
| 相对地*测试 | |
| 0.1 Ω ~ 39.9 Ω ±5% | ±5 位 ± 干扰裕度 |
| 40.0 Ω ~ 999 Ω | ±10% ±5 位 |
| 显示范围 | 0.01 Ω ~ 999 Ω |
| 相对地短路电流*大测试值 | 20 kA |
| 相间短路电流*大测试值 | 20 kA |
| * 标准状况下 | |
| 测试状况请参阅校正文件。 | |
| 漏电开关测试 | |
| 小于100mA测试电流所需电压 | 48 V ~ 480 V (45 Hz ~ 65 Hz) |
| 小于1A测试电流所需电压 | 48 V ~ 280 V |
| RCD型号 | AC型、A型、S型、B型（纯直流） |
| 防跳测试(1/2xI) | -10% ~ -0% |
| 跳闸测试(1xI, 2xI & 5xI) | +0% ~ +10% |
| 斜坡测试 | |
| 接触电压(0 ~ 253 V) | +5% +15% ±0.5 V |
| 跳闸时间 | ±1% ±1 ms |
| 跳闸电流 | ±3% |
| 电流步进值 | |
| VAR |
10 mA ~ 50 mA 1 mA 步进值 （多种选项) 50 mA ~ 500 mA 5 mA 步进值 500 mA ~ 1000 mA 10 mA 步进值 |
| 电源测试 | |
| 电压 |
10 V ~ 600 V (15 ~ 400 Hz) 有效值 ±3% ± 1 V ±2 位 |
| 相序测试 | L1-L2-L3 & L1-L3-L2 |
| 频率 |
15 Hz ~ 99 Hz ±0.5% ±1 位 100 Hz ~ 400 Hz ±2.0% ±2 位 |
| 频率分辨率 | 0.1 Hz |
| 仪器电源 | |
| MFT1815 和 MFT1825 | 碱性电池（6节标配） |
| MFT1835 |
1.2V镍氢电池 （可充电，一组6节标配） 可使用主电源充电器直接充电（4小时充满）或使用12V汽车充电器 （点烟器充电线 — 选配） |
| 接地电阻测试 | |
| 分辨率 | 0.01 Ω |
| 电流 | 0.45 mA 或 4.5 mA |
| 干扰抑制 | 20 V pk/pk (7 V rms). |
| *大探头电阻值 |
Rp & Rc 100 kΩ @ 50 V 5 kΩ @ 25 V |
| 二极和三极测试法 |
(0.01 Ω ~ 1.999 kΩ) ±2.0% ±3 位 |
| 附棒测试法 |
(1.00 Ω ~ 1.999 kΩ) ±5.0% ±3 位 |
| 无桩测试法 |
(1.00 Ω ~ 199 Ω) ±7.0% ±3 位 |
| 电流（需选配电流钳表） | |
| 量程 | 0.1 mA - 200 A ac |
| 分辨率 | 0.1 mA |
| MV传感器输入(MFT1835)包含温度传感器（第三方提供） | |
| 量程 | 0.0 mV - ±199.9 mV dc |
| 分辨率 | 0.1 mV |
| 数据存储(MFT1835) | |
| 容量 | 1000组结果 |
| 蓝牙通信 | |
| 安全性 |
IEC 61010-1:2010 IEC 61010-30:2010 IEC 61010-031:2008 600 V Cat III / 300 V Cat IV (*大线电压600 V) IEC 61557:2007条款1至10 EMC IEC61326第2版，class B |
| 环境 | |
| 运行温度 | -10 °C ~ +55 °C |
| 湿度 | 90% 相对湿度*高+40 °C不凝结 |
| 存储温度 | -25 °C ~ +70 °C |
| *大海拔 | 2000 m |
| 重量 | 1 kg (包含电池，不包含外箱) |
| 尺寸（仪器及外箱） | 150 x 85 x 235 mm |
| IP等级 | IP54 |
| 校正温度 | +20 °C |
| 温度系数 | 每℃ < 0.1% |
