TDR2050 双通道彩屏脉冲反射仪

脉冲反射仪TDR2050 操作说明 TDR2050 双通道彩屏脉冲反射仪 TDR2050双通道电缆故障定位仪产品简介: TDR2050坚实耐用,适用于供电电缆的故障定位。带保险丝的标配测试线安全等级为CAT IV 600V,防尘和防水等级可达IP 54,因此可以在现场环境下操作。 自动设置等功能帮助新手快速获取有用的结果曲线,而自动查找功能则能够对曲线进行分析。更加专业的用户可以使用手动功能取代自动功能,从而通过进行微调以...

脉冲反射仪TDR2050 操作说明

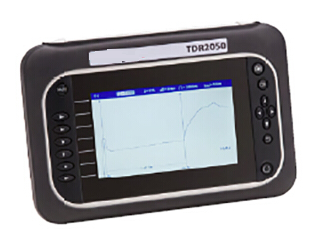

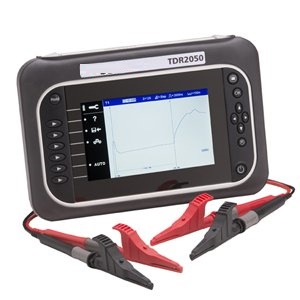

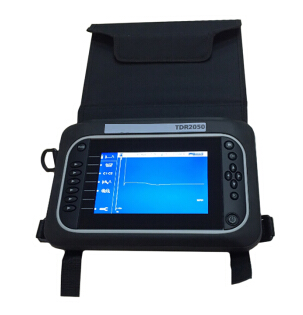

TDR2050 双通道彩屏脉冲反射仪

TDR2050双通道电缆故障定位仪产品简介:

TDR2050坚实耐用,适用于供电电缆的故障定位。带保险丝的标配测试线安全等级为CAT IV 600V,防尘和防水等级可达IP 54,因此可以在现场环境下操作。

自动设置等功能帮助新手快速获取有用的结果曲线,而自动查找功能则能够对曲线进行分析。更加专业的用户可以使用手动功能取代自动功能,从而通过进行微调以识别难以确定的故障。

Megger的新的软件界面允许操作员叠加曲线,从而起到辅助定位故障的作用。

TDR2050双通道电缆故障定位仪产品特点:

CAT IV 600V输入保护

防水防尘IP 54等级可在真实的现场工作

即时易用的自动设置模式

AutoFind和FindEnd功能可帮助用户快速查找故障

曲线标记功能使用户能够将曲线与其名称一起保存

根据距离调节增益可用于抵消信号衰减

Step功能可提高对近端故障的检测能力

TDR2050双通道电缆故障定位仪技术参数:

规范

除另有说明外,本规范适用于环境温度为20℃

范围

可达20000米,最小分辨率为0.1米

m

ft


10

30

125

25

80

250

50

160

500

100

320

1000

250

800

2500

500

1600

5000

1000

3200

10000

2500

8000

25000

5000

16000

50000

10000

32500

100000

20000

65000

200000

精度

量程的1%±1pixel于0.67VF

[注意-测试精度仅取决于光标的位置精度,长度的准确度取决于速率因素的正确与否]

分辨率

量程的1%

输入保护

该仪器符合IEC61010-1,以保护用户在连接到带电系统。TDR2050的额定电压为600V CAT IV,而所有其他型号的额定电压为150V CAT IV。TDR2050是专门设计的,允许在额定电压供电系统上使用。如果测试的电缆系统电压超过300V,所有其他型号的设计必须使用带保险丝的测试线

输出脉冲

开路时最高输出20V峰峰值电压,脉冲宽度取决于量程和电缆类型

增益

每个量程用户可选 (在手动模式下可选)

速度系数

0.2到0.99,步进0.01

TX调零

自动跟踪标记- 32个字符从大写字母选择,包括口音配色方案-默认,户外,自定义步骤TDR -消除死区效果。DDG-可在1000米及以上范围内使用0.5dB可步进阻抗-25,50,75,100,125,140欧姆+自动

待机时间

自动待机1,5,10分钟,用户自选

电池

锂离子可充电电池

电池充电时间

6小时在0℃到40℃

电池寿面

12小时

安全性

这些仪器符合IEC61010-1标准,用于连接150V CAT IV以下的带电系统

或300V CAT III (只适用于TDR2000/3和2010)。TDR2050额定电压为600V CAT IV。如果测试的电缆系统电压超过300V,则必须使用带保险丝的测试线。符合EN60950-1,EN61010-1,UN38.3和EN62133标准

EMC

符合电磁兼容规范(轻工业)BS EN 61326-1,所有抗扰度测试的最低性能为“B”。

机械特性

仪器可用于室内或室外,防尘等级为IP 54

外壳材料

ABS

尺寸

290mm(11.4in)×190mm(7.5in)×55mm (2.2in)

重量

1.7kg(3.8lbs)

接头

四个4mm安全端子和两个F接头。其他标准的转换接头将适合。F连接器在TDR2050上不可用

测试电缆

TDR2000/3和TDR2010:2对2米长组成2×4毫米遮蔽连接器到微型鳄鱼夹。TDR2000/3P和TDR2050:2对1.5米长的可伸缩护套导线

显示

800×480像素彩色图形LCD,可在外部环境中查看

背光

配色方案:可选TDR2000/3×2;TDR2010,TDR2050×8

自定义:TDR2000/3×1;TDR2010,TDR2050×2

长期背光与所有颜色方案(可调亮度)

工作温度范围

-15℃ to +50℃(5℉ to 122℉)

储存温度范围

-20℃ to +70℃(-4℉ to 158℉)
