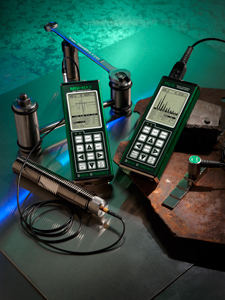

美国达高特DAKOTA MVX A/B扫描超声波测厚仪

美国达高特DAKOTA MVX A/B扫描超声波测厚仪,带A/B扫描功能的超声波测厚仪

美国达高特DAKOTA MVX A/B扫描超声波测厚仪

产品名称:A/B扫描超声波测厚仪
型号:MVX
品牌:美国达高特DAKOTA
产品简介:
DAKOTA ULTRASONICS公司带A/B扫描功能的超声波测厚仪MVX

美国达高特DAKOTA MVX A/B扫描超声波测厚仪主要特点
MVX测厚仪的尺寸重量和显示分辨率有明显优点
可调方波脉冲可满足高分辨率和穿透深度等方面的要求
MVX具有多种视场选择,包括射频显示、检波、时基B-扫描和大尺寸数显
A-扫描检波模式是在脉冲回波模式中检测缺陷/孔洞和在回波-回波模式中穿透涂层进行测量的模式
MVX的时基B-扫描显示被测材料的断面,常用于显示被测材料底面的轮廓
多模式操作时内置AGC硬件的增益控制用于穿透涂层的测量
多种标定选件是MVX多方面适应性的例子
MVX可存储64个用户定义的设置,所有设置都可以选择、编辑、存储到任何位置
MVX有字母数据存储器,以满足用户报告的要求
内置探头类型可提高探头的线性
高速扫描功能每秒可测量32次。将探头从被测材料移开时,将显示扫描测量的最小值
MVX具有上下限视听报警功能
利用搜索功能定位检测点,自动调整显示传送信号进入视场
可用Windows PC软件将数据传送的计算机或从计算机传送到MVX

美国达高特DAKOTA MVX A/B扫描超声波测厚仪技术参数
测量
脉冲-回波模式测量范围:0.63~254mm(钢)
回波-回波模式测量范围:2.54~102mm(钢,穿过涂层测量),随涂层厚度的不同,测量范围也会变化)
分辨率:0.01mm
声速范围:1250~9999m/s
单位:公制或英制

显示
显示屏:VGA灰色显示,240x160象素。可视区62x45.7mm,EL背光
A-扫描:检波+/-(缺陷视场),RF(全波视场)
B-扫描:穿过断面视场,显示速度为每一屏15秒
大数字显示:标准厚度显示,10mm高
厚度条形扫描:每秒6个读数,在B-扫描和大数字显示中可见

超声波参数
测量模式:脉冲-回波模式,回波-回波模式(穿过涂层)
脉冲:可调方波脉冲
接收:根据选择模式在40dB范围内采用手动或AGC增益控制

数据处理
内置存储器:可存储12000个存储页(字母数字存储), 每页1个读数和一个波形
输出:双向RS232接口,Windows PC界面软件

功能
设置:64个用户定义设置,用户也可编辑出厂设置
闸门:脉冲-回波模式单闸门、回波-回波模式单闸门,闸门可调
报警模式:上下限视听报警
快速扫描模式:每秒32个读数,当探头离开时显示最小值

其他
电源:3节5号电池,可用150小时,电池电量显示
自动关机:无操作5分钟后自动关机
键盘:12个触摸键
外壳:挤压铝机壳,底盖用镀镍铝板加密封垫封装
工作温度:-10~60℃
尺寸:63.5x165x31.5mm
重量:含电池385g

美国达高特DAKOTA MVX A/B扫描超声波测厚仪常用探头选择
型号
频率
探头晶片直径
测量范围
说明
PT-102-2700
5.0MHz
φ6.3mm
1.0~152mm
标准高阻抗探头
PT-101-2000
5.0MHz
φ4.7mm
1.5~50mm
小管径探头
PT-101-2700
5.0MHz
φ4.7mm
1.5~50mm
小管径高阻抗探头
PT-104-0000
1.0MHz
φ12.7mm
3.8~50.8mm(铸铁中)
铸铁探头
PT-102-1000
2.25MHz
φ6.3mm
1.5~127mm
低频探头
PT-102-3300
7.5MHz
φ6.3mm
0.63~152mm
超薄探头
PT-102-3700
7.5MHz
φ6.3mm
0.63~152mm
超薄高阻抗探头
PT-104-2000
5.0MHz
φ12.7mm
1.27~500mm
超厚探头
PT-104-2700
5.0MHz
φ12.7mm
1.27~500mm
超厚高阻抗探头
PT-042-2000
5.0MHz
φ6.3mm
1.0~152mm
标准高温探头,最高340℃
PT-042-2700
5.0MHz
φ6.3mm
1.0~152mm
标准高温高阻抗探头,最高340℃
PT-044-2000
5.0MHz
φ12.7mm
1.27~500mm
厚高温探头,最高340℃
PT-044-2700
5.0MHz
φ12.7mm
1.27~500mm
超厚高温高阻抗探头,最高340℃
PT-212-2001
5.0MHz
φ6.3mm
1.0~152mm
超高温探头,最高480℃
注:测试高温表面时需用高温耦合剂。
