PAT410便携式电气设备测试仪

PAT410便携式电气设备测试仪简介: •PAT410适用于那些在200mA电流以下的测试。小巧轻便的PAT400系列只有2.7公斤重。 •PAT410是Megger公司新一代提供数据下载功能的便携式电器测试仪。能按照新的规程要求完成对便携式电器设备的测试。 •PAT410是*小巧的设备,仅适用于230 V系统,带有储存10000个测试结果的数据库容量。 •PAT410拥有较高的占空比,可全天候运行,适用于需要快速完成测试的场合,且仪器易于使用。 •PAT410具有*特的快速重启功能,从一个地方

PAT410便携式电气设备测试仪简介:
•PAT410适用于那些在200mA电流以下的测试。小巧轻便的PAT400系列只有2.7公斤重。
•PAT410是Megger公司新一代提供数据下载功能的便携式电器测试仪。能按照新的规程要求完成对便携式电器设备的测试。
•PAT410是*小巧的设备,仅适用于230 V系统,带有储存10000个测试结果的数据库容量。
•PAT410拥有较高的占空比,可全天候运行,适用于需要快速完成测试的场合,且仪器易于使用。
•PAT410具有*特的快速重启功能,从一个地方移动到另一个地方时时,它会瞬间恢复断电时的界面。这样*显著的节省了时间,因此,仪器可以在每天进行更多的测试。
•USB通信可以方便地把资料下载到USB存储器。PAT410本身带有10000个数据的存储器,可以不间断地进行连续的测试,从而提高了效率。大型的标准键盘可以快速地完成数据输入工作。
•测试数据与PowerSuite®软件兼容,可生成的认证书。PAT410可选配条形码扫描仪和热敏条形码打印机,这些设备都可通过USB端口操作。所打印的标签耐用,稳定而且容易获得。
•5个热键可以直接访问常用功能,加快了功能选择的速度,从而提高了生产率,时间*是金钱。可使用标准化测试组和用户自定义的测试组,进行快速、灵活的产品测试。
•PAT410能够进行的测试包括250 V和500 V绝缘测试;200 mA、10 A和25 A导体结点测试; 差动漏电流测试、接触漏电流测试和替代法漏电流测试;伏安测试;便携式漏电开关跳闸测试;防雷和防漏电拖线板测试。漏电开关测试目前在英国是一种强制的测试。

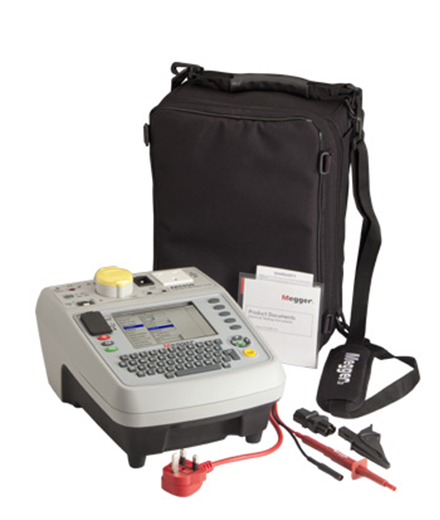

•PAT410标配有带接地功能的绝缘测试线、230 V拖线板的适配器、充电器以及方便放置仪器和导线的便携箱。PAT410配有数据下载管理软件,可以把存储的数据转换成可在Excel里读取的CSV文件。
•Megger的PowerSuite软件可作为PAT410的补充,用于管理数据库以及为各种客户提供的电子认证证书。

PAT410便携式电气设备测试仪特点:
•10,000组测试数据存储,可使用USB下载
•大型5.7英寸¼VGA背光全彩显示屏,可清晰地显示测试结果
•200 mA、10 A和25 A导体结点测试电流,较高的占空比可使仪器进行连续测试(PAT 410仅提供200 mA测试电流)
•可设定合格/不合格阀值,以便迅速发现不合格产品
•可选配条形码扫描器和打印机,从而节省输入产品序列号的时间
•可用于工业、商业或住宅区的230 V和110 V测试场合

PAT410便携式电气设备测试仪应用:
•房东、雇主或物业持有者都有责任保证所拥有的设施的安全性,并确保对其进行定期的电气测试。这可以由电气承包商、的PAT机构、维护部门或物业公司来完成。
•PAT410适用于酒店、公共设施、学校、商店、影院、银行、饭店、工厂等地方便携式电器的测试。这些地方可能会有大量的测试需求,并需要精确的数据记录,从而需要测试仪带有内部存储功能以及数据管理软件

供电电源 PAT410 230V ± 10% @ 50/60 Hz
PAT420, PAT450 110V
± 10% + 110V ±10% @ 50/60 HZ
导体结点测试 (10 A 和 25 A) (非 PAT410) 开路电压 9V a.c. ± 10% ± 0.1V
(电源: 230V 50Hz)
接地结点电阻精度 ±5% ±3 位(0 - 0.49 Ω)
±5% ±5 位(0.5 - 0.99 Ω)
分辨率 10 mΩ (0 - 1.99 Ω)
显示范围 0 - 1.99 Ω
连续性测试 (200 mA)
测试电压 4.0V d.c. -0% +10%
连续性测试电阻精度 ±5% ±3 位 (0 - 0.49 Ω)
±5% ±5 位 (0.5 - 0.99 Ω)
分辨率 10 mΩ (1 - 19.99 Ω)
显示范围 0 - 19.99 Ω
绝缘测试 (250V 和 500V)
绝缘电阻测试精度 (230V) ±2% ±5 位 (0 - 19.99 MΩ)
±5% ±10 位 (20 - 99.99 MΩ)
绝缘电阻分辨率 0.01 MΩ
显示范围 0 - 99.99 MΩ
替代法漏电流测试
测试电压和频率 40V a.c. ±10%, 工频
漏电流测试精度 ±5% ±5 位
分辨率 0.01 mA
显示范围 0 - 19.99 mA
差动漏电流测试
测试电压和频率 主电源
漏电流测试精度 ±5% ±5 位
分辨率 0.01 mA
显示范围 0 - 19.99 mA
接触电流测试
测试电压和频率 主电源
接触电流测试精度 ±5% ±5 位
分辨率 0.01 mA
显示范围 0 - 10 mA
运行测试
测试电压和频率 主电源
伏安额定值 230V 3700VA 110V 1800VA
伏安精度 ±5% ±10 位 (0 - 99VA)
±5% ±50 位 (100VA - 999VA)
±5% ±100 位 (1000VA - 3700VA)
分辨率 1VA (0 - 3700VA)
显示范围 0 - 3990VA
拖线板测试
测试项目 连结、绝缘和极性
极性测试电压 12V
极性检测 导线 OK
火线零线短接
火线零线反相
火线/零线开路
高压测试
高压测试电压 I类设备交流 1500V
II类设备交流 3000V
高压测试电流 短路电流< 3.5 mA @253 V
高压测试击穿电流精度 ±5% ±5 位
高压测试击穿电流分辨率 0.01 mA
显示范围 0 - 3.0 mA
便携式漏电开关测试
测试电压和频率 主电源
测试电流精度 -8% - -2% (1/2 x I)
+2% - +8% (1 x I, 5 x I)
跳闸时间精度 ±1% ±5 位
跳闸时间分辨率 0.1 ms
显示范围 0 - 1999 ms (1/2 x I)
0 - 300 ms (1 x I)
0 - 40 ms (5 x I)
保险丝测试
测试电压 3.3V
提示音 如果保险丝良好仪器发出滴滴声
环境
运行温度 -10 - +50 ºC
储存温度 -20 - +60 ºC
湿度 90% RH @ -10 - +30 ºC
75% RH @ +30 - +50 ºC
海拔 高达2000 m
防护等级 IP40
重量 PAT410 (含包装) 2.7 kg (3.2 kg)
PAT420 (含包装) 4.4 kg (4.9 kg)
PAT450 (含包装) 5.0 kg (5.5 kg)
尺寸 PAT410 145 (H) x 255 (W) x 320 (L)
PAT420 & PAT450 180 (H) x 255 (W) x 320 (L) 含包装 210 (H) x 280 (W) x 390 (L)
安全等级 IEC 61010-1: CAT II 300V EMC
抗干扰 IEC 61326-1: 2006
IEC 61326-2-2: 2005
