PAT420便携式电气设备测试仪简介：
•PAT420提供三种测量电流，200 mA、10 A和25 A，以及230V和110V电压操作。适用于那些全职的工业或商业PAT测试者。
•PAT400系列是Megger公司新一代提供数据下载功能的便携式电器测试仪。能按照*新的规程要求完成对便携式电器设备的测试。
•PAT420提供与PAT410相同的存储和下载功能，能够在110 V系统中操作，并拥有10 A和25A的低阻测试功能。
•PAT420拥有较高的占空比，可全天候运行，适用于需要快速完成测试的场合，且仪器易于使用。
•PAT420具有*特的快速重启功能，从一个地方移动到另一个地方时时，它会瞬间恢复断电时的界面。这样*显著的节省了时间，因此，仪器可以在每天进行更多的测试。
•USB通信可以方便地把资料下载到USB存储器。仪器本身带有10000个数据的存储器，可以不间断地进行连续的测试，从而提高了效率。大型的标准键盘可以快速地完成数据输入工作。测试数据与PowerSuite®软件兼容，可生成的认证书。所有的产品都可选配条形码扫描仪和热敏条形码打印机，这些设备都可通过USB端口操作。所打印的标签耐用，稳定而且容易获得。PAT420和PAT450可在工业，商业和住宅的230 V和110 V供电电压下使用。
•5个热键可以直接访问常用功能，加快了功能选择的速度，从而提高了生产率，时间*是金钱。可使用标准化测试组和用户自定义的测试组，进行快速、灵活的产品测试。
•PAT420能够进行的测试包括250 V和500 V绝缘测试；200 mA、10 A和25 A导体结点测试； 差动漏电流测试、接触漏电流测试和替代法漏电流测试；伏安测试；便携式漏电开关跳闸测试；防雷和防漏电拖线板测试。漏电开关测试目前在英国是一种强制的测试。

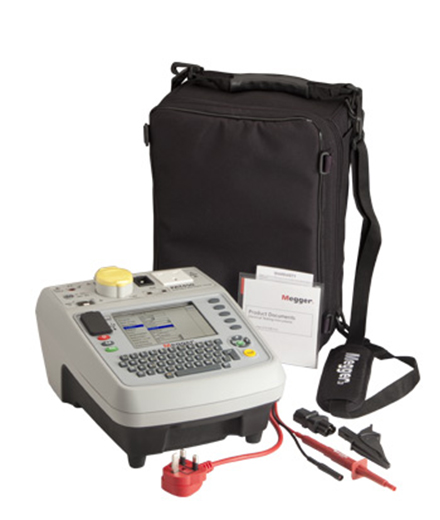

•PAT420标配有带接地功能的绝缘测试线、230 V拖线板的适配器、充电器以及方便放置仪器和导线的便携箱。所有仪器都配有数据下载管理软件，可以把存储的数据转换成可在Excel里读取的CSV文件。
•Megger的PowerSuite软件可作为PAT420的补充，用于管理数据库以及为各种客户提供的电子认证证书。
PAT420便携式电气设备测试仪特点：
•10,000 组测试数据存储，可使用USB下载
•大型5.7英寸¼VGA背光全彩显示屏，可清晰地显示测试结果
•200 mA、10 A和25 A导体结点测试电流，较高的占空比可使仪器进行连续测试（PAT410仅提供200mA测试电流）
•可设定合格/不合格阀值，以便迅速发现不合格产品
•可选配条形码扫描器和打印机，从而节省输入产品序列号的时间
•可用于工业、商业或住宅区的230 V和110 V测试场合
PAT420便携式电气设备测试仪应用：
•房东、雇主或物业持有者都有责任保证所拥有的设施的安全性，并确保对其进行定期的电气测试。这可以由电气承包商、的PAT机构、维护部门或物业公司来完成。
•PAT420适用于酒店、公共设施、学校、商店、影院、银行、饭店、工厂等地方便携式电器的测试。这些地方可能会有大量的测试需求，并需要精确的数据记录，从而需要测试仪带有内部存储功能以及数据管理软件。
| 供电电源 |
PAT410 230V ± 10% @ 50/60 Hz PAT420, PAT450 110V ± 10% + 110V ±10% @ 50/60 HZ |
| 导体结点测试 (10 A 和 25 A) (非 PAT410) |
开路电压 9V a.c. ± 10% ± 0.1V (电源: 230V 50Hz) |
| 接地结点电阻精度 |
±5% ±3 位(0 - 0.49 Ω) ±5% ±5 位(0.5 - 0.99 Ω) |
| 分辨率 | 10 mΩ (0 - 1.99 Ω) |
| 显示范围 | 0 - 1.99 Ω |
| 连续性测试 (200 mA) | |
| 测试电压 | 4.0V d.c. -0% +10% |
| 连续性测试电阻精度 |
±5% ±3 位 (0 - 0.49 Ω) ±5% ±5 位 (0.5 - 0.99 Ω) |
| 分辨率 | 10 mΩ (1 - 19.99 Ω) |
| 显示范围 | 0 - 19.99 Ω |
| 绝缘测试 (250V 和 500V) | |
| 绝缘电阻测试精度 (230V) |
±2% ±5 位 (0 - 19.99 MΩ) ±5% ±10 位 (20 - 99.99 MΩ) |
| 绝缘电阻分辨率 | 0.01 MΩ |
| 显示范围 | 0 - 99.99 MΩ |
| 替代法漏电流测试 | |
| 测试电压和频率 | 40V a.c. ±10%, 工频 |
| 漏电流测试精度 | ±5% ±5 位 |
| 分辨率 | 0.01 mA |
| 显示范围 | 0 - 19.99 mA |
| 差动漏电流测试 | |
| 测试电压和频率 | 主电源 |
| 漏电流测试精度 | ±5% ±5 位 |
| 分辨率 | 0.01 mA |
| 显示范围 | 0 - 19.99 mA |
| 接触电流测试 | |
| 测试电压和频率 | 主电源 |
| 接触电流测试精度 | ±5% ±5 位 |
| 分辨率 | 0.01 mA |
| 显示范围 | 0 - 10 mA |
| 运行测试 | |
| 测试电压和频率 | 主电源 |
| 伏安额定值 | 230V 3700VA 110V 1800VA |
| 伏安精度 |
±5% ±10 位 (0 - 99VA) ±5% ±50 位 (100VA - 999VA) ±5% ±100 位 (1000VA - 3700VA) |
| 分辨率 | 1VA (0 - 3700VA) |
| 显示范围 | 0 - 3990VA |
| 拖线板测试 | |
| 测试项目 | 连结、绝缘和极性 |
| 极性测试电压 | 12V |
| 极性检测 |
导线 OK 火线零线短接 火线零线反相 火线/零线开路 |
| 高压测试 | |
| 高压测试电压 |
I类设备交流 1500V II类设备交流 3000V |
| 高压测试电流 | 短路电流< 3.5 mA @253 V |
| 高压测试击穿电流精度 | ±5% ±5 位 |
| 高压测试击穿电流分辨率 | 0.01 mA |
| 显示范围 | 0 - 3.0 mA |
| 便携式漏电开关测试 | |
| 测试电压和频率 | 主电源 |
| 测试电流精度 |
-8% - -2% (1/2 x I) +2% - +8% (1 x I, 5 x I) |
| 跳闸时间精度 | ±1% ±5 位 |
| 跳闸时间分辨率 | 0.1 ms |
| 显示范围 |
0 - 1999 ms (1/2 x I) 0 - 300 ms (1 x I) 0 - 40 ms (5 x I) |
| 保险丝测试 | |
| 测试电压 | 3.3V |
| 提示音 | 如果保险丝良好仪器发出滴滴声 |
| 环境 | |
| 运行温度 | -10 - +50 ºC |
| 储存温度 | -20 - +60 ºC |
| 湿度 |
90% RH @ -10 - +30 ºC 75% RH @ +30 - +50 ºC |
| *大海拔 | 2000 m |
| 防护等级 | IP40 |
| 重量 |
PAT410 (含包装) 2.7 kg (3.2 kg) PAT420 (含包装) 4.4 kg (4.9 kg) PAT450 (含包装) 5.0 kg (5.5 kg) |
| 尺寸 |
PAT410 145 (H) x 255 (W) x 320 (L) PAT420 & PAT450 180 (H) x 255 (W) x 320 (L) 含包装 210 (H) x 280 (W) x 390 (L) |
| 安全等级 | IEC 61010-1: CAT II 300V EMC |
| 抗干扰 |
IEC 61326-1: 2006 IEC 61326-2-2: 2005 |
