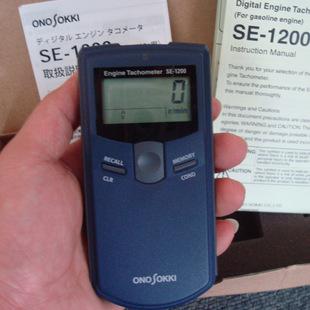

SE-1200非接触式汽油引擎转速计
SE-1200非接触式汽油引擎转速计
SE-2500 接触/非接触式汽油引擎转速计SE2500
EC-900 电梯专用转速计
HT-4200非接触式转速计
HT-4200光电转速计
HT-3200转速计
HT-3200接触式转速计
TM-3100系列转速显示仪  的详细介绍

CE marking

TM-3100系列数字式转速显示仪

TM-3100系列转速显示仪
能对应于各种各样测定对象,根据用途可以增加功能的数字转速显示仪。

除配置有转速显示仪*基本功能的四种标准机型(转速显示、BCD输出、模拟输出、比较功能输出)外,通过追加选购件卡,可满足用户的各种需要。

TM-3100系列,采用荧光显示管,以代替以前的发光二极管(LED),从而使耐久性及显示清晰度大大提高。


特点

TM-3110
  • 专用于显示的标准型
TM-3120
  • 带6位BCD输出

  • 与定序器直接连接的开式集电极输出

  • 输出模式,可以为标准型或客户特需型间切换

※使用选择件TTL使水平输出的变化成为可能

TM-3130
  • 带模拟输出(输出信号可以为电压或电流自由切换)。能向记录仪等输出或作记录。
  • 由于采用D/A切换方式,更新时间为10ms或更快
TM-3140
  • 带比较器功能,上下限判别电平可设定3种。用于警报控制等方面
  • 比较周期为约10ms高速响应
  • 标准配置各种输出功能


  • 高速响应100 kHz

  • 可以用选购件卡追加功能

  • 由于采用荧光显示管,操作性及显示清晰度大幅提高

  • 符合CE标志,提高抗干扰性

  • 对应DIN规格

TM-3100系列数字式转速显示仪


选购件卡组合表

选购件卡名
TM-0321
 BCD输出
(TTL)
TM-0322
BCD输出
(开式集电极)
TM-0330
模拟输出
TM-0340
比较器输出
TM-0350
RS232C输出
TM-0301
DC電源
TM-3110
TM-3120 ×
TM-3130
TM-3140

◎:标准配置 ○:可以安装 ×:不可以安装
注)TM-0321、TM-0322与TM-0350 不能同时安装
注)TM-0321与TM-0322不能同时安装


概要规格

■ 共同规格

输入部

输入端子

M3自由端子螺丝

输入阻抗

10 kΩ以上

输入形式

电压或无电压输入
输入放大形式 AC或DC
可以连接的传感器 电磁式/磁电式/光电式/旋转编码器/开关

AC放大器部

  • 信号波形:正弦波或方波
  • 信号电压范围:正弦波 0.2 ~ 45 Vrms、 方波 0.6 ~ 63 VP-P
  • 信号频率范围:1 Hz ~ 100 kHz

DC放大器部

  • 信号波形:脉冲宽度 5 μs 以上的矩形波
  • 信号电压范围:Hi电平 +4 ~ 30 V、 Low电平 -1 ~ +1 V
  • 信号频率范围:0.1 Hz ~ 100 kHz

低通滤波器

OFF(100 kHz)/100 Hz/20 kHz 切换
脉冲输出部
输出电压 Hi电平:+4.5 V 以上
Lo电平:+0.5 V 以下
输出论理 负论理
负荷阻抗 100 kΩ 以上
输出端子 M3 自由端子螺钉

显示部

显示部 荧光显示管(带3段亮度切换功能)、6位显示
显示更新时间 由0.2s(出厂時)、0.4s、0.5s、0.6s、0.8s、1.0s ~ 10s(刻度为1.0s)中选择
单位表示

运算内容

单位

转速 r/s、r/min、r/h
圆周速度 mm/s、m/s、mm/min、m/min、km/min、mm/h、m/h、km/h
周期 s、min
转数(1/s) 1/s、1/min、1/h
频率 Hz、kHz
流量 mℓ/s、mℓ/min、mℓ/h、ℓ/min、ℓ/h
累计时间 s、min
任意 EU/s、EU/min、EU/h


小数点以下显示位数 OFF(0)、从1位、2位、3位开始任意选择
SIG显示 与输入信号同步闪烁
出错显示 备用存储器出错、插件板出错、输入频率出错、显示位数出错、存储器全出错、设定值出错
运算部
运算显示 转速、圆周速度、移动速度、周期.转数(1/s)、频率.流量、累计时间
测定方式 周期运算方式
运算时间 10 ms + 1 周期时间
测量精度

显示值×(±0.01%)± 1 计数位以内

 这一显示值为除掉小数点后的计数位

自动零值功能 这是一个在设定时间内,信号输入完全没有时,让显示值以零(0)显示的功能。

从OFF(11s)、0.5s、1.0s、2.0s、3.0s、4.0s、5.0s、6.0s、7.0s、8.0s、9.0s、10.0s中选择

急减速跟踪功能 当输入信号急剧减少,经过约1秒钟后输入信号已没有时,显示值自动减少,约11秒后变成零(0)的功能。
移动平均功能

可从OFF(出厂时)、2、4、8、16、32、64、128中选择

 TM-3130/0330的模拟输出,对于每 10 ms 的运算值进行移动平均后输出。

峰值保持功能 对于从测量开始到停止为止的峰值(*大值、*小值、平均值)进行保持的功能。
存储器部
面板条件存储器 可以存储4种条件(也可对设定条件保存及调用)
检测器用电源
输出电压 DC 12 V ± 10 %
*大输出电流 100 mA
一般规格
电源电压

AC 100 V ~ 240 V(50 Hz/60 Hz)

 电源线不是随机备件,而是选择件,需另行购买。

耐电压 AC 1500 V(1 min)
绝缘电阻 10 MΩ 以上(用DC 500 V 摇表)
电力标定值
  • TM-3100:11~19VA

  • TM-3120:13~21VA

  • TM-3130:16~25VA

  • TM-3140:12~21VA

※ 当模拟卡、BCD卡、比较器卡全部装置时,为 20 ~ 30 VA。

使用温度范围 0 ~ +50℃、但不能结露
保存温度范围 -10 ~ +60℃、但不能结露
外形尺寸 96(W)×48(H)×148(D)mm
重量 约 310 g
符合规格
CE标志 低电压指令 EN61010: 2001(2级)
 污染度2/过电压类Ⅱ
EMC指令 组合装入型 EN61326: 2006


附件 面板安装五金件一套



■ BCD 输出规格(TM-3120 及 TM-0322 选购件卡)

输出信号

输出形态

6位平行输出

输出形式 开式集电极
吸收电流 Max 32 mA
输出耐电压 Max 24 V

输出逻辑

正逻辑

数据更新时间 100 ms 以内

输入信号(请求信号)

输入形态

负逻辑(脉冲宽度:10 μs 以上)

动作沿

下降沿

输入电压

TTL

输出模式

模式切换

正常模块及请求模式间切换

■ BCD 输出规格(TM-0321 选购件卡)

TM-0321 是以TTL输出的 BCD 输出卡。动作与上述 TM-3120(BCD – 开式集电极输出)相同。

输出信号
输出形式 TTL
输出电平 Hi电平:+3.8~+5.25V、Lo电平:0~+0.4V
源电流 max 4mA 输出端2


 模拟输出规格(TM-3130 及 TM-0330 选购件卡)

输出信号 电压或电流
输出形式 12bit D/A变换方式
输出电平 电压量程: 0 ~ 10 V、0 ~ 5 V、1 ~ 5 V
电流量程: 4 ~ 20 mA、0 ~ 16mA
负载电阻 电压输出: 100 kΩ 以上
电流输出: 500 Ω 以下
线性 ±0.3%/满刻度
输出调整 电压输出: ±5%/满刻度以上
电流输出: ±3%/满刻度以上
设定精度 电压输出: 零 ±0.5%/满刻度、满量程 ±0.5%/满刻度
电流输出: 零 ±0.3%/满刻度、满量程 ±0.75%/满刻度
零点漂移 ±0.05%/满刻度/℃
满量程飘移 ±0.05%/满刻度/℃
输出更新时间 10、20、50、100、200、500 ms、1s

注)追加TM-0330卡、可以得到同上的模拟输出。


■ 比较器功能规格(TM-3140 及TM-0340 选购件卡)

输出项目 UPPER、LOWER、OK、ERROR 输出

 OK 输出在 UPPER 及LOWER 输出为 OFF 时有效。
 ERROR 输出是在比较器动作异常时有效。

设定 UPPER 設定 6位数输入、UPPER ≦ 显示時,触点 ON
LOWER 設定 6位数输入、LOWER > 显示時,触点 ON
输出形式 1闭合触点输出

 COMP1、COMP2、COMP3 为三种独立输出
各输出分别选择对应于 UPPER、LOWER、OK、ERROR
  例: COMP1=LOWER、COMP2=UPPER、 COMP3=ERROR

*大触点容量 DC 30 V/1 A、AC 250 V/1 A
输出更新时间 约 10 ms
复位 输出电平返回到 Hi(触点 OFF时)电平归位。
自动复位 在UPPER、LOWER 或OK 输出时,当触点合上(ON) 后,转速再降到判别电平之下时,触点关闭(OFF)。

 利用磁滞功能,可以使复位到 Hi(触点 OFF)电平的转速改变。 测定范围: 1 ~ 20%、以1%刻度可以设定。

输出保持 只要没有复位输入,触点能保持ON的状态
短路输出 能够改变触点ON的保持时间(短路时间),当超过保持时间时,触点OFF(复位)自动进行。

在10 (出厂时) ~2000 ms 间,以 10 ms 的刻度设定

延迟 过了设定时间连续超过设定值时,比较器动作。

在OFF(0)~1000 ms 间,以*小为 50 ms 的刻度可以设定


■ RS-232C/门功能规格(TM-0350选购件卡)

TM-0350 为能作 RS-232C 或门控制的卡。另外,也能追加新的运算功能,以适应更多的各种用途。

RS-232C 功能
通信方法 串行通信
传送速度 9600 bps、19200 bps 两个中选1个
门功能
控制功能 起动,停止,复位
运算功能
转速变化率 对于各种运算值(转速、周速、移动速度、周期、通过时间、转数、流量),可算出相对于基准值的变动量。

 基准值: 区间平均值或用户设定(1 ~ 999999 数值输入)
测量精度:[±0.02%×*大区间变动量±2计数位]/[±0.01%×基准值±1计数位]
 *大区间变动量 = I(在测定区间内的*大值或*小值中,与基准值之差大的数值)-基准值 I

区间数据存储功能 在每个设定的区间时间内,运算平均值、*大值、*小值、区间变动率的存储功能。

区间时间 :从下述时间选择1s、5s、10s、30s、1min、5min、10min、30min、60min
*大区间数:48 个区间
存储区模式:环缓冲器或存储器全模式

 环缓冲器模式: 将旧区间的存储器中的数据顺次消去,不断保存新的数据。
 存储器全模式:当48个区间的数据存储完后,存储器的动作终止。

加速运算功能 对转速、周速、移动速度,每1秒间隔算出加速度。

显示单位: rad/s2、r/s、m/s2
测定精度: ±0.02%×VDEF ±2计数位

 VDEF: 1 秒间的速度差

达成速度时间功能 对于转速、周速、移动速度,算出从开始指示值达到停止指示值为止的时间。

开始指示值、停止指示值:输入数值0 ~ 999999


■ DC电源选购件卡规格(TM-0301 选购件卡)

TM-0301 当可以用 DC 电源的卡。

电源电压 DC 12 V ~ 24 V ± 5%
消耗电力 TM-3110:7 VA、TM-3120:7 VA、TM-3130:9 VA、TM-3140:7 VA

 模拟卡、BCD卡、COMP卡都安装时为15VA
