BFS 热风炉拱顶红外测温系统操作手册

BFS 热风炉拱顶红外测温系统操作手册

1、概述

热风炉是为高炉加热鼓风设备，是现代高炉不可缺少的重要组成部分。现代高炉多采用蓄热式热风炉，其工作原理是先燃烧煤气，用产生的烟气加热蓄热室的格子砖，再将鼓风站送来的冷风通过炽热的格子砖进行加热.。将热风炉轮流交替地进行燃烧和送风，使高炉连续获得高温热风。热风炉拱顶的温度，是安全、准确操作热风炉所必需的重要数据。
（1）传统热风炉温度的检测是通过热电偶来测量，采用装配式铂铑—铂热电偶或双铂铑热电偶，通过测量拱顶保温墙的温度，间接地控制热风温度。
（2）热风炉耐火材料内衬在高温、高压环境下，工作条件十分恶劣。热电偶对使用环境的要求和本身结构的限制，在温度变化频繁压力波动大和振动的场合，造成了热电偶测温不准确、反应滞后，不能准确反应炉内温度的变化。
（3）热电偶长期工作在高温区1200℃～1300℃，热电偶接线盒所处环境温度亦高达100～120℃，致使电偶的使用寿命很短，从几周到几个月不等。增加了使用成本和维护工作量。
（4）为了克服上述缺点，本公司设计生产的热风炉拱顶红外测温系统能很好地解决了以上问题，可确保红外测温系统在复杂的环境下可靠工作。

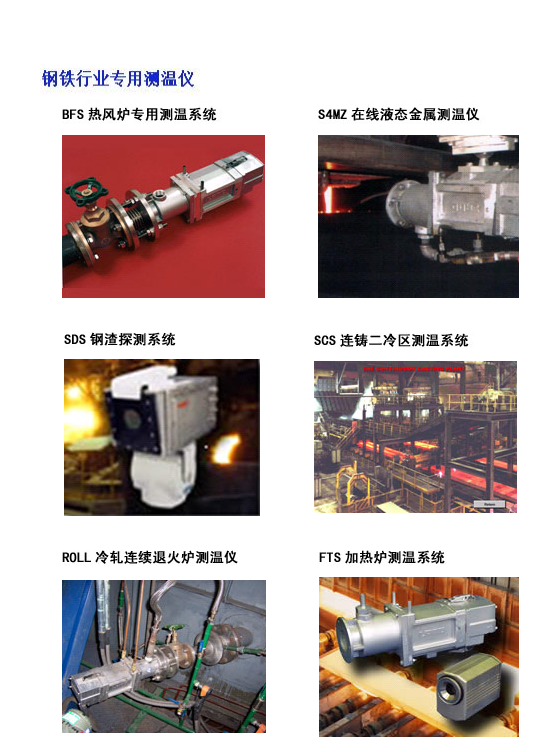

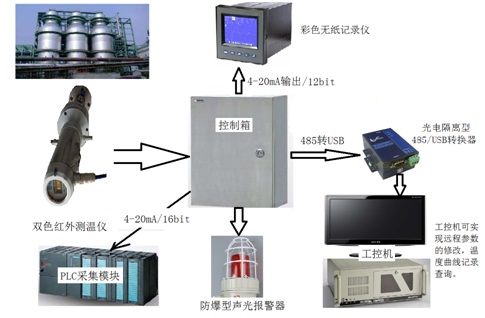

2、系统框图

精工仪器针对冶金行业热风炉应用场合，开发出适用于此环境的双色红外测温仪。设计配置了带有密封隔离视窗，专用保护装置。主装置采用法兰连接（可根据用户要求定制），能很方便地连接到拱顶上。
红外测温仪通过测量格子砖的温度来确定热风的温度，红外测温仪输出与温度对应的4-20mA电流信号，给计算机或记录仪进行处理。双色红外测温仪能减少发射率不同、测量现场的灰尘、水汽和雾气、距离的变化和物体局部被遮挡等因素，对被测温度的影响。能够增加系统的可靠性和减少用户的维护量。

3、BFS-7018结构图

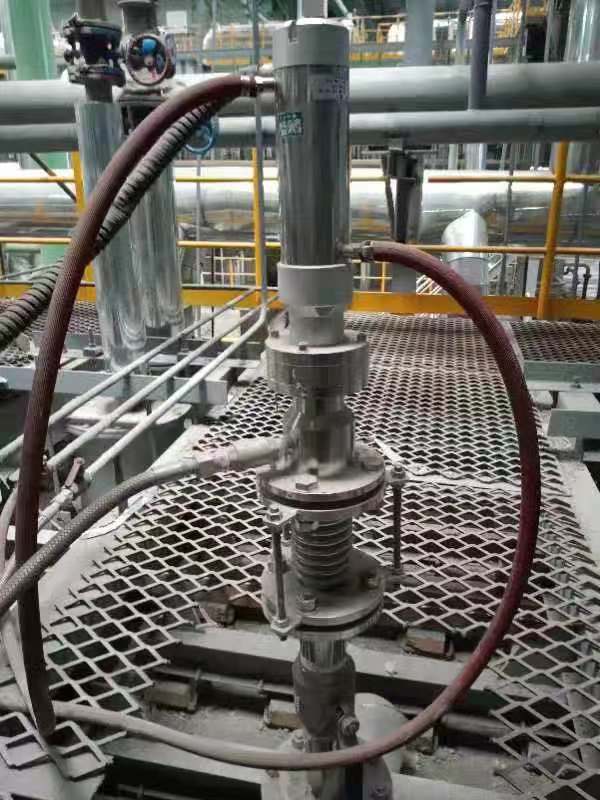

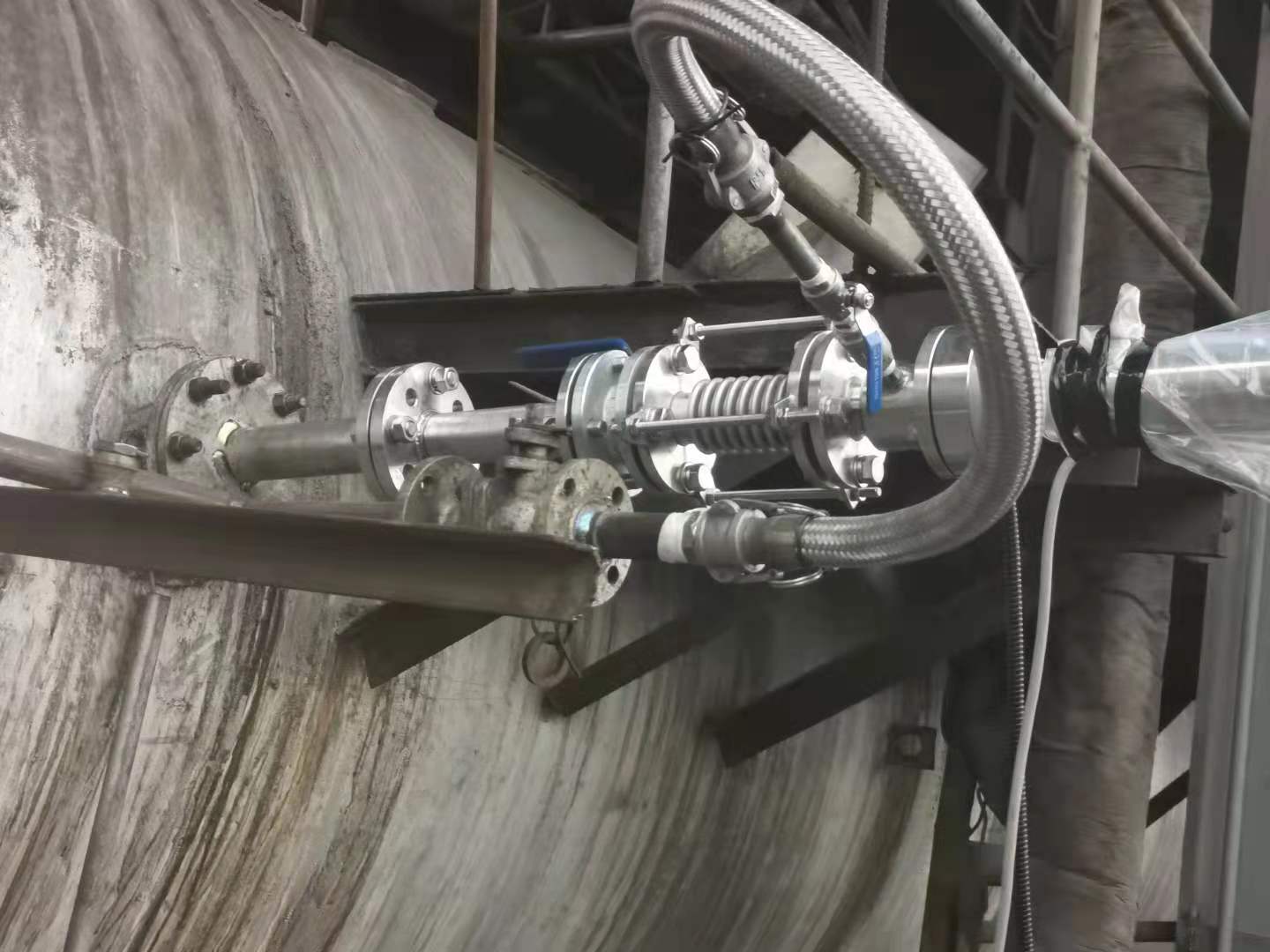

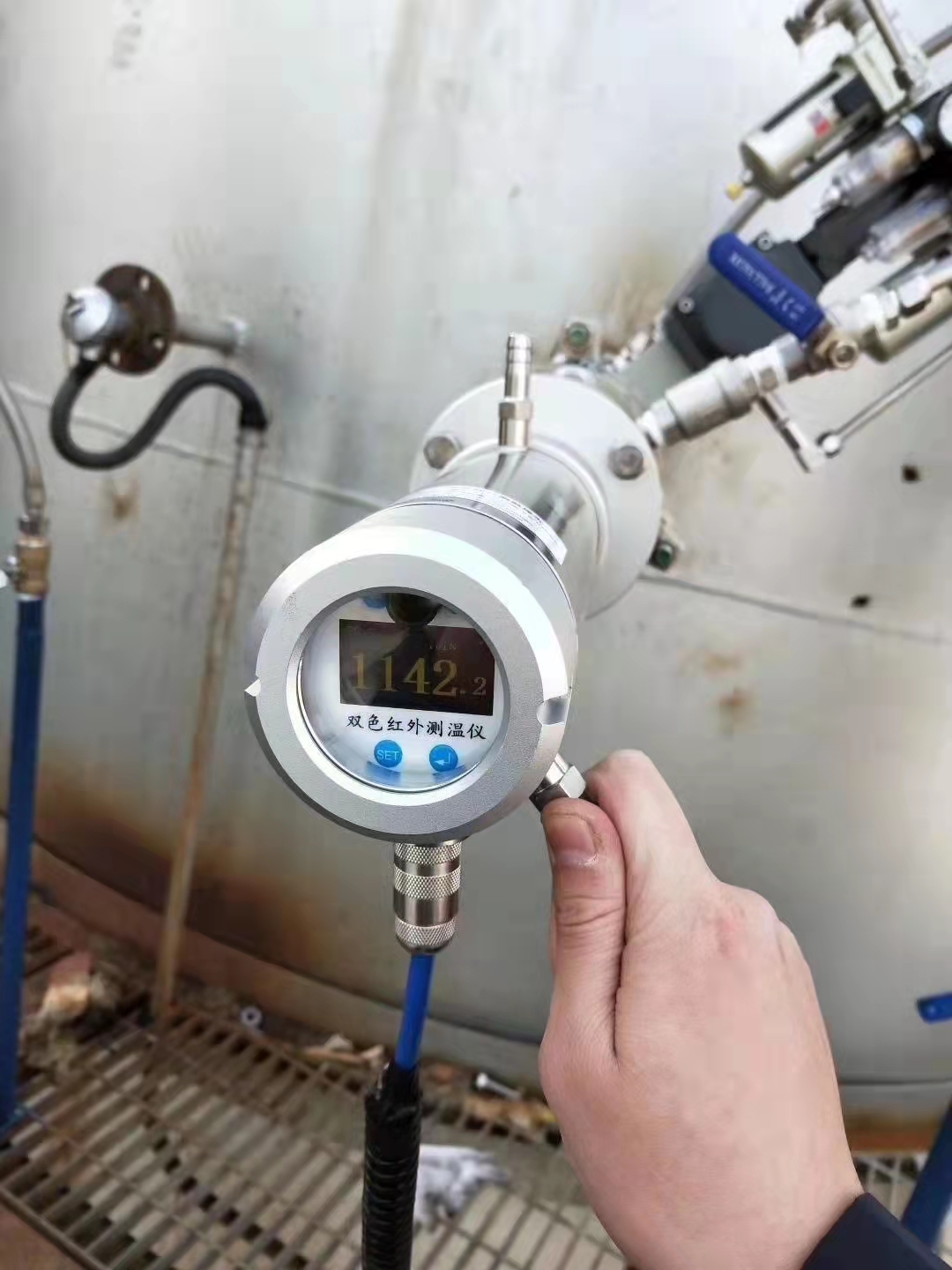

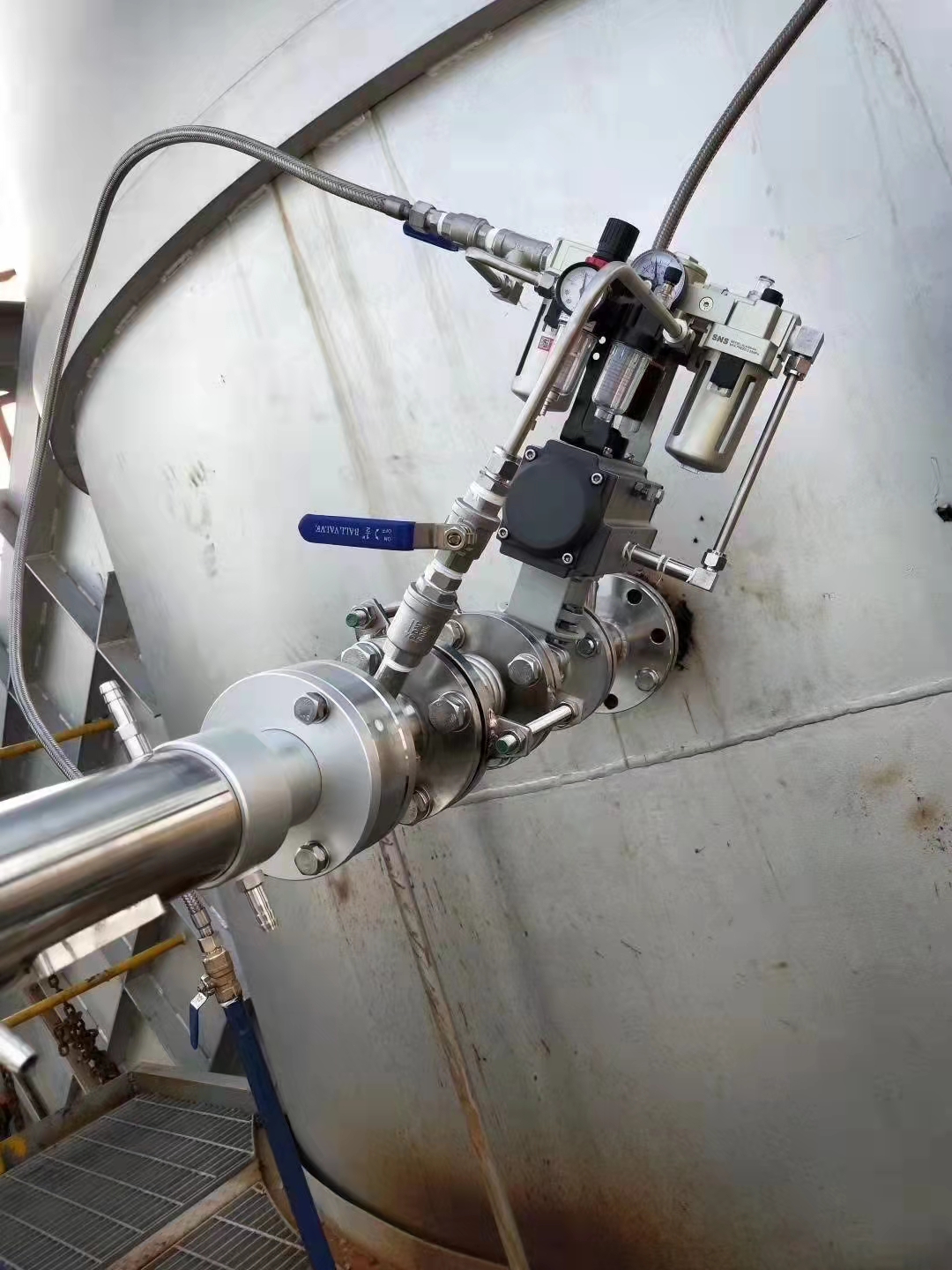

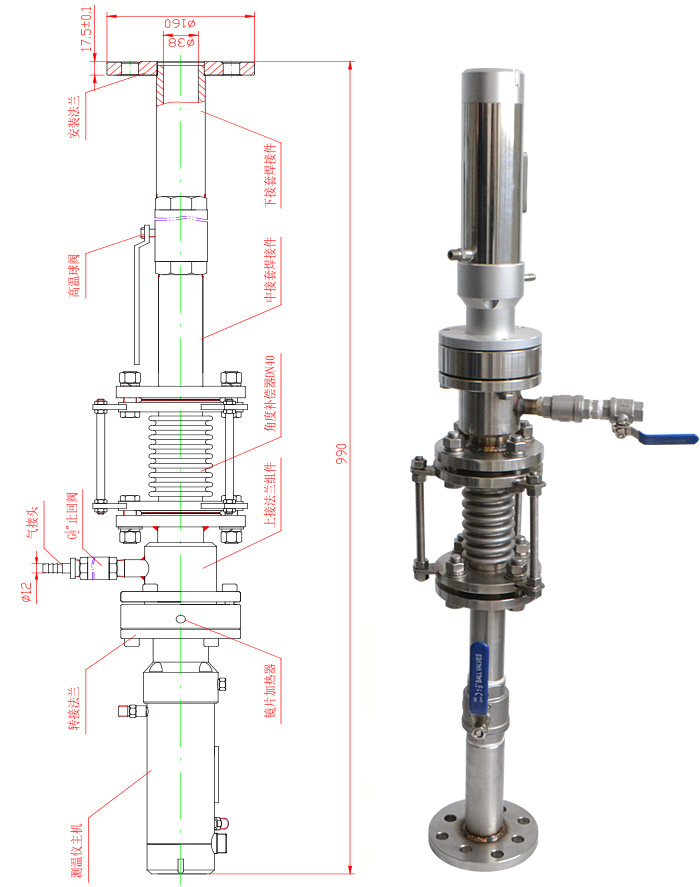

（1）主机结构图

（2）法兰盘安装尺寸

4、系统配置清单

No	产品名称	规格型号	单位	数量	备注
1	双色红外测温仪	BFS-7018	台	1	带水冷保护套，高温电缆2.5m，距离系数60：1，目镜瞄准，配接线盒
2	BFS保护套	BFS-001	台	1	内置调角机构，球阀，安装法兰，单向阀，石英保护镜片，带镜片加热功能
3	电源模块	PSD-01	台	1	AC220V供电，DC24/3A输出，用于红外测温仪供电
