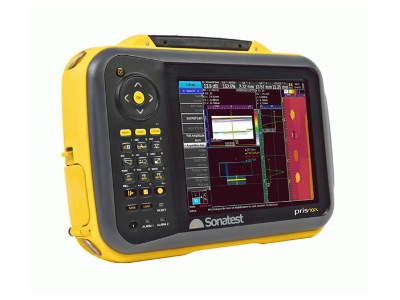

英国声纳SONATEST Prisma相控阵超声波探伤仪
英国SONATEST超声波相控阵探伤仪Prisma
英国SONATEST声纳超声波相控阵探伤仪Prisma
规格参数
|
|
常规超声检测 |
相控阵检测 |
|
脉冲发生器 |
||
|
配置 |
2UT通道 |
16:16或16:64 |
|
检测模式 |
脉冲反射、发射/接收和TOFD |
脉冲反射、发射/接收 |
|
探头插座 |
LEMO 1或BNC |
I-PEX |
|
脉冲电压 |
-100V ~ -450V(步进10V) |
-25V ~ -75 V(步进5V) |
|
脉冲重复频率 |
3Hz ~ 5KHz |
3Hz ~ 5KHz |
|
脉冲波形 |
负方波(带活动边沿) |
负方波(带活动边沿) |
|
脉冲宽度 |
可调：25ns ~ 2000ns (2.5ns分辨率) |
可调：25ns ~ 2000ns (2.5ns分辨率) |
|
边沿时间 |
15ns in 50Ω load @200V |
15ns in 50Ω load @200V |
|
输出阻抗 |
5Ω |
10Ω |
|
同步 |
编码器或自由运行(时间基础) |
编码器或自由运行(时间基础) |
|
聚焦延迟范围 |
n/a |
0 ~ 10μs(2.5ns分辨率) |
|
阻尼电阻器 |
50Ω或400Ω可选 |
n/a |
|
接收器 |
||
|
增益范围 |
120dB (-40dB ~ 80 dB)，模拟增益 |
0 ~ 80 dB (0.1 dB步进)，模拟增益 |
|
*大输入电压 |
25Vp-p |
200mVp-p |
|
输入阻抗 |
1kΩ(投掷和捕捉) |
50Ω |
|
带宽 |
200KHz ~ 22MHz(-3dB) |
200KHz ~ 14MHz |
|
模拟滤波器 |
4 |
3 |
|
数字滤波器 |
10 |
10 |
|
整流 |
全波、正半波、负半波、无(RF) |
全波、正半波、负半波、无(RF) |
|
单个增强 |
数字过滤器、平均值、滤波、等值线 |
数字过滤器、滤波 |
|
聚焦延迟范围 |
n/a |
16ns(内插值替换到3.8ns) |
|
数据采集 |
||
|
结构 |
2通道, 真正 200 MHz采样率 |
16通道, 全数字延迟及求和 |
|
数字转换器分辨率 |
12bit DAC |
12bit DAC |
|
振幅测量 |
(0% ~ 100%) 或 (0% ~ 150%)FSH |
(0% ~ 100%) 或 (0% ~ 150%)FSH |
|
数据处理 |
16bits/采样 |
16bits/采样 |
|
数据记录 |
全部原数据记录 |
全部原数据记录 |
|
文件大小 |
可达3GB |
可达3GB |
|
数字化频率 |
50MHz/100MHz/200 MHz |
65MHz |
|
聚焦法则 |
n/a |
128 |
|
聚焦类型 |
n/a |
常规深度、固定路径、恒定补偿 |
|
*大A-扫描长度 |
8192采样 |
4096采样 |
|
二次抽样 |
1:1 ~ 1:128 |
1:1 ~ 1:128 |
|
参考 |
起始脉冲或支持闸门/IFT |
起始脉冲或支持闸门/IFT |
|
同步触发 |
编码器或内部 |
编码器或内部 |
|
扫描和视图 |
||
|
支持的扫描 |
A-扫描和TOFD |
S-扫描和L-扫描 |
|
扫描数量 |
可达4个 |
1(可达到4个提取A-扫描) |
|
视图 |
A/B/C-扫描，外加TOFD |
A/B/C/L/S-扫描 外加顶视图 |
|
颜色地图 |
可达10种 |
可达10种 |
|
视图布局数量 |
12 |
17 |
|
光标 |
||
|
光标类型 |
笛卡尔、双曲线(TOFD) |
笛卡尔、抽取盒、用角测量 |
|
测量 |
路径长度、深度、表面距离、DAC、AWS、DGS |
路径长度、深度、表面距离、DAC、AWS |
|
DAC & TCG |
||
|
DAC取点 |
16 |
16 |
|
DAC |
1带3个“子DAC” |
1带3个“子DAC”，每个聚焦法则 |
|
TCG取点 |
16 |
16 |
|
增益范围 |
60dB |
40dB |
|
*大增益斜率 |
60dB/μs |
50dB/μs |
|
闸门 |
||
|
A-扫描闸门 |
每个A-扫描有4个闸门 |
每个A-扫描有4个闸门 |
|
闸门触发器 |
前沿/峰值 |
前沿/峰值 |
|
S/L-扫描 |
n/a |
1个提取盒 |
|
LED报警 |
1(所有闸门同步和DAC) |
1(所有闸门同步和DAC) |
|
测量(A-扫描) |
峰值&前沿(FSH,dB,D,BPL,SD) |
峰值&前沿(FSH,dB,D,BPL,SD) |
|
接口和报告 |
||
|
帮助系统 |
活动参数描述和优化技巧 |
|
|
配置确认 |
带有“参数特征”的动态帮助 |
|
|
向导 |
配置、声速和调零、楔块延迟、灵敏度、TCG、DAC、DGS、芯片激活、编码器 |
|
|
语言(动态的) |
汉语、英语、德语、法语、西班牙语、俄语 |
|
|
报告生成 |
PDF文件(包括扫描、设置、测量等)、PNG屏幕抓图、客户图标 |
|
|
PDF阅读器 |
可查看任何上传的PDF文件 |
|
|
输入和输出 |
||
|
编码器 |
1或2轴编码(正交输入) |
|
|
数字输入 |
2条输入线(5V TTL) |
|
|
数字输出 |
2条输出线(5V TTL,20 mA)用于报警或其他外部控制 |
|
|
模拟输出 |
2条模拟输出线(0-2V) |
|
|
功率输出 |
5V，350mA，电流限制 |
|
|
外壳 |
||
|
尺寸(高x宽x深) |
205x300x90mm |
|
|
重量 |
3.5kg(含电池) |
|
|
显示尺寸 |
8.4 英寸(对角线) |
|
|
显示分辨率 |
800x600 |
|
|
显示颜色 |
260k(65535色用于扫描调色板) |
|
|
显示类型 |
TFT LCD，450Cd/m2，含2%反射率 |
|
|
USB端口 |
3个USB主端口 |
|
|
以太网 |
100Mbps |
|
|
电池和电源 |
||
|
电池类型 |
智能锂离子 |
|
|
电池数量 |
1 |
|
|
操作 |
用电池或外接电源(直流电源包) |
|
|
电池更换 |
可更换，不需要工具 |
|
|
电池充电 |
可待机充电(保持开或关状态)-外部电池充电器(std) |
|
|
电池使用时间 |
典型的：在超声检测模式下7小时,在相控阵检测模式下6小时> |
|
|
环境 |
||
|
IP等级 |
符合国际IP66标准 |
|
|
操作温度 |
-10 ℃至45℃ |
|
|
储存温度 |
-25 ℃至60℃ |
|
英国SONATEST声纳超声波相控阵探伤仪Prisma
Prisma是Sonatest技术人员集中开发及研究出的*新产品。先进的超声波探伤可以为检测技术人员提供一个非常全用于测试和测量的工具，并且可以升级TOFD和相控阵功能
Prisma UT
在Prisma UT模块内是承载了Sonatest探伤仪的全部基本及先进的功能。 Prisma UT可以优化近表面分辨率或提供阻尼控制能量传输。捕捉画面的能力是标准结合自动报告功能，使报告组合被格式化为相对定制的客户信息，如公司商标等,仪器内也包括了广泛使用的缺陷定量技术，如DAC，AVG /DGS，TGC和AWS。
Prisma PA
超声相控阵技术已经确定成为先进的无损探伤检测方法。相控阵技术让用户拥有更广泛的检测范围，比如能够覆盖完整的焊接范围，而不需要移动或者重新定位探头。这可能是由于相控阵发射声束，可以靠电子控制其转向。这种技术的显示结果是综合显示检查部分的横截面。
Prisma TOFD
超声波衍射时差法（TOFD）在过去的十年中已经得到了普及使用，通过Prisma TOFD，Sonatest为市场带来真正的便携和强大的TOFD检测设备。众所周知TOFD可以检测薄度为6mm（1/4“）的壁厚， Prisma提供了在其类别中*佳的数字化频率，可以高达200MHz。
Prisma
30秒内完成设置
• 无延迟 - UT 到 PA转换 - 一键完成
• 设置和校准向导
• “参数特征” 步步有保证
• 培训简单：通用用户界面
• UT Studio - 快速的动态报告
正如您需要的性能
• UT, TOFD & PA 检测模式
• 多模式检测验证
• 可随时随地升级!
• 独特的指针用于精密测量
• 记录能力：截屏、全数据记录、完全跟踪
• 可制定的图像布局........29种以任意选择
