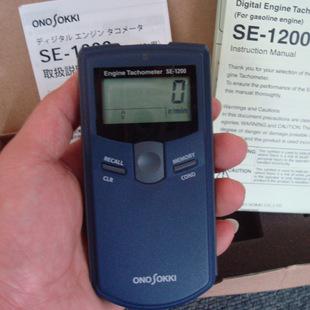

SE-1200非接触式汽油引擎转速计
SE-2500 接触/非接触式汽油引擎转速计SE2500
EC-900 电梯专用转速计
HT-4200非接触式转速计
HT-4200光电转速计
HT-3200转速计
HT-3200接触式转速计
HT-6100 数字转速表  的详细介绍
HT-6100 数字转速表

製品写真(HT-6100可外接各种传感器的手握式数字转速表)HT-6100 数字转速表

本仪器是专门为测量汽油发动机以及一般旋转物体的转速而设计的。测量部分与显示部分合为一体,内藏电池,构成手握式转速表,配上需另外购置的IP-292/296和IP-3000点火脉冲传感器,以及OM-200电磁感应转速传感器、或具有TTL信号输出传感器等,可供用户根据不同的测量对象及用途,选择不同的传感器来进行转速测量。测出来的数据还可以利用存储器功能进行保存,*多达20个数据。可供用户事后分析比较,使用极为方便。

可测试项目有:转速(r/min、r/s)、累计转速(计数值)、周期(ms)等多个项目。模拟输出(也可选择为监控输出方式)与脉冲输出为标准配置,模拟输出信号可用来接笔式记录仪记录测量数据等 (监控输出可用来确认传感器输出波形及工作情况),脉冲信号可用来接FFT分析仪作跟踪分析用。


根据引擎种类的不同,其点火脉冲信号与此感应信号的强弱也不同,会发生 HT-6100 检测不出信号,无法完成测量的状况。若遇到这种现象,请及时与本公司在当地的供应商和代理店联系。


特点

  • 可根据不同的用途选择适配的传感器   HT-6100 数字转速表

 适用传感器
  • IP-292/296 点火脉冲传感器
  • IP-3000 点火脉冲传感器
  • OM-200 电磁式转速传感器
  • 带 TTL 信号输出的传感器
  • 存储功能,*多可保存 20 组数据

  • 只要输入旋转体的直径,还可以测量其圆周线速度

  • 可累计转速

  • 模拟与脉冲输出为标准配置 (HT-6100 数字转速表)

 模拟输出 0 ~ 1 V/0 ~ F.S.( F.S. 可任意设置 ) 、 10 bit D/A 变换
 脉冲输出 Hi 电平: 大于 +4.5V 、 Lo 电平:小于 +0.5V
  • 带背景照明功能,即使在黑暗的场合也能清楚地读取数据

  • 峰值保持功能 (能显示转速、周期、圆周线速度的*大值和*小值)


测量方法



规格简要 (HT-6100 数字转速表)

被测对象物 汽油机引擎:点火线圈、点火线圈的初/次级导线、 ECU 转速脉冲信号 (5VDC系统)
一般旋转物体
适用传感器
  • IP-292/296 点火脉冲传感器
  • IP-3000 点火脉冲传感器
  • OM-200 电磁式转速传感器
  • 带TTL信号输出的传感器
运算方式 周期运算方式
测量间隔 1 秒 +1 周期以内
测量单位

r/min(转速)(当选择 IP-292、IP-296、IP-3000、OM-200时)
r/min(转速)、r/s(转速)、m/min(圆周线速度)、ms(周期)、COUNT(累计数)
(当选择带TTL信号输出的传感器时)

测量范围
IP-292、IP-296、IP-3000、OM-200 带TTL信号输出的传感器
r/min 120 ~ 20000 100 ~ 99999
r/s - 1.66~99999
m/min - 0.3 ~ 99999
COUNT - 0 ~ 99999
ms - 0.6~ 300.0

* 每转脉冲数从 ( 0.5 ~ 200.0 ) 可任意设定

测量精度 显示值×(±0.02%)± 1位
(显示值为不带小数点的计数值。但圆周线速度的精度取决于转速的精度)
峰值保持功能 *大值(MAX)和*小值(MIN)
记忆储存功能 *多可储存20 个数据
溢出功能 当测量值超出测量范围时,有溢出(ERROR记号)显示
转速上限警告功能 当转速测量值超出预先设定的上限值时,有上限警告(↑记号)显示
圆周线速度的运算功能 根据预先设定被测物体的直径(mm)通过所测的转速,运算出被测物的圆周线速度
累计运算功能 对输入信号的脉冲进行累计计数
周期测量功能 测量输入脉冲的周期(但当被测输入脉冲的周期低于1秒时,取其平均值)
触发器调整功能 通过主机右侧的旋转开关进行调节
显示部分 7段5位液晶显示、带背景照明
显示刷新间隔 1 ± 0.2s
模拟输出 与转速显示相对应

输出电压:0 ~ 1V / 0 ~ 满量程(全量程可任意设置)
变换方式:10 bit D/A变换
直线性:± 1 % /满量程
输出信号刷新时间:小于50 ms + 1个周期的时间
温度稳定性:±0.05%/满量程/℃(零点与量程)
设定误差:±0.5%/满量程
负载阻抗:大于100 kΩ

监控输出 用来监控来自传感器的信号(与模拟输出切换使用)
脉冲输出 每检测出一个信号,则输出一个脉冲

输出电压:Hi 电平 大于+4.5V;Lo电平 小于+0.5V
输出电平的逻辑理论:正逻辑
负载阻抗:大于100 kΩ

使用温度范围 0 ~+40℃
保存温度范围 -10℃ ~+50℃
电 源 7号干电池(1.5V) × 4节,或采用专用AC交流电源适配器PB-7080(选购件)
电池寿命 大于16 小时(背景照明OFF时)、8小时(背景照明ON时)
电池不足的告警显示 当电池电压降至约4.4 V以下时,会出现电池不足的告警(LOW记号)显示。
外形尺寸 189.5(L)× 47.5(H)× 66(W)mm
重 量 约230g (仅为主机重量,不包括电池)
附属品 7号干电池×4、便携提箱
价 格 请与本公司在各个国家或地区的代理商联系。
选购件 IP-292/296 点火脉冲传感器
IP-3000 点火脉冲传感器
OM-200 电磁式转速传感器
LA-0203A 测量三角架
HT-0521A 测量夹具(与HT-0522 磁性表架配套使用)
HT-0522 磁性表架(与HT-0521A 测量夹具配套使用)
PB-7080 AC电源适配器
AX-501 带BNC插头的输出信号电缆 (模拟与脉冲输出兼用2m)

选购件(HT-6100 数字转速表)
