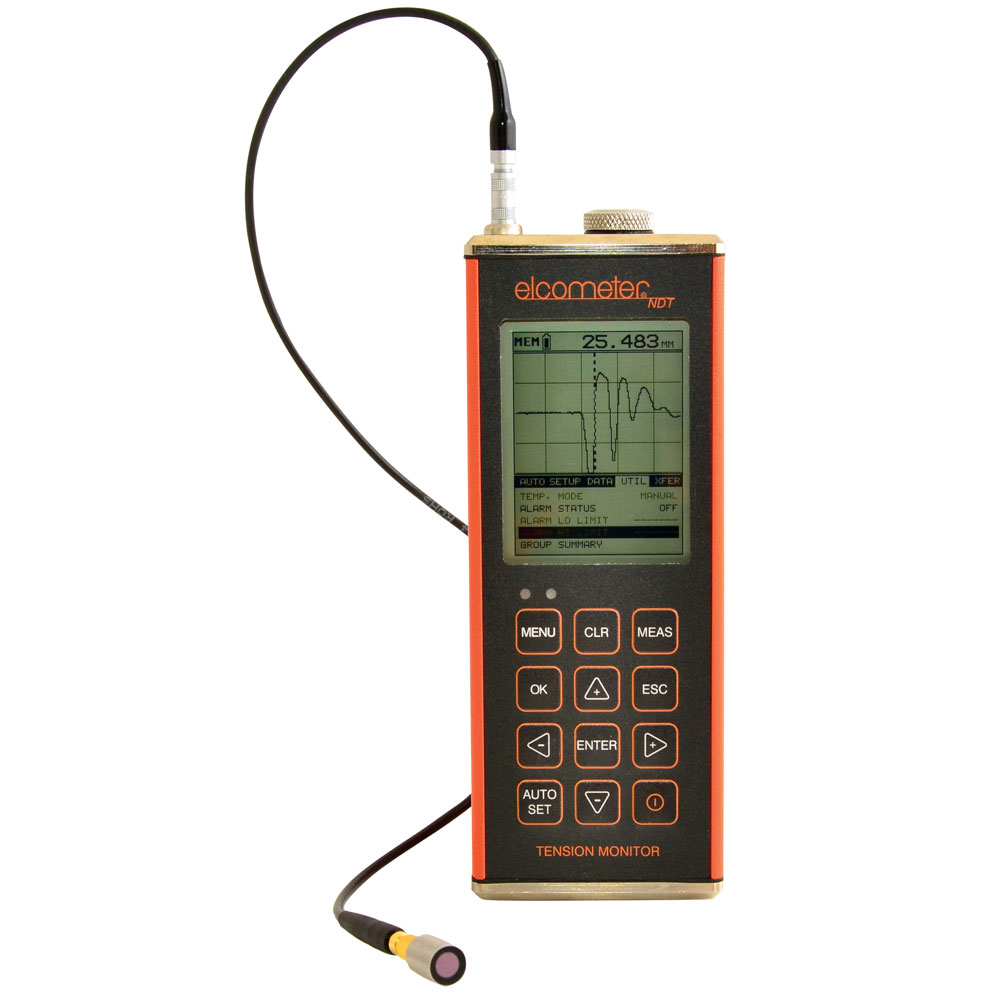

Elcometer BG80DL 螺栓张力检测仪

BG80DL和BG80TDL 螺栓张力检测仪,BG80系列准确地测量了延伸度,进而准确地测量时间(十亿分之一秒为单位),伸长率,负荷,压力和螺栓张力的百分比。Elcometer BG80螺栓张力检测仪两种型号可供选择:BG80DL和BG80TDL。 使用超声波,此仪表不受温度、摩擦或阻力影响,标准扭矩测量技术的采用使G80系列的精确度达到0.0001mm(0.00001英寸)。使用RS232接口,配上可选的关闭配件,此仪器可被编程在得到合适的负荷时自动停止锁紧过程。

BG80 螺栓张力检测仪

当在负荷下状态螺母和螺栓被缩紧时,拧紧螺母会促使螺栓延长。

BG80系列准确地测量了延伸度,进而准确地测量时间(十亿分之一秒为单位),伸长率,负荷,压力和螺栓张力的百分比。

Elcometer BG80螺栓张力检测仪两种型号可供选择:BG80DL和BG80TDL。

使用超声波,此仪表不受温度、摩擦或阻力影响,标准扭矩测量技术的采用使G80系列的精确度达到0.0001mm(0.00001英寸)。

使用RS232接口,配上可选的关闭配件,此仪器可被编程在得到合适的负荷时自动停止锁紧过程。


特点:

  • 显示范围和测量选项:包括伸长率,负荷,压力和张力百分比,全波形,半波形,带极限栏的大数字显示屏
  • BG80TDL的温度补偿功能可以补偿由温度变化引起的测量的不规则性。
  • 数据存储功能:8000个读数和波形
  • 自动设置功能,自动优化检测和调节显示屏
  • 高/低报警极限运转与数据口相连



工作原理?

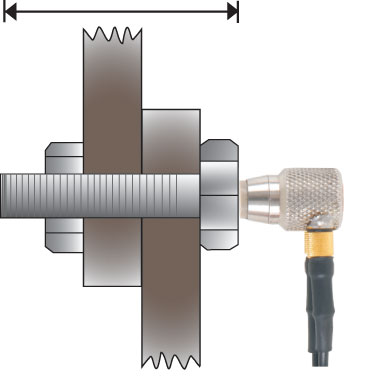

当固件被拧紧时,其长度(伸长率)也会增加。

适用固件被拧紧时的力可由手动扭矩扳手测量,其精确度受温度、摩擦力和阻力的影响。

BG80 & BG80TDL超声波测量长度的改变,精确地测定固件被紧时适用的负荷,不受温度,摩擦力和阻力的影响。



型号/部件编号

BG80DL & BG80TDL

材料厚度数字显示屏

测量模式1

PE和带闸门的PE

测量速率:
手动

每秒4个读数

测量范围2

25.4 – 2440毫米 (1 – 96 英寸)

测量精确度2

±0.0001毫米
(±0.00001
英寸)

测量分辨率

0.0001毫米
(0.00001
英寸)

速度校准范围

1250 - 10,000/
0.0492 - 0.3937
英寸/微秒

其他特征:

极限报警模式

数据记录

8000个读数

校准选项

固定,单点和两点

传感器探头类型

单晶

传感器频率范围

1 - 10MHz

显示

1/8 VGA

单位(可选择)

毫米或英寸

LED背光

//自动

重复性/稳定性指示器

电池类型

3AA碱性电池

电池寿命(估值)

150小时

电量低指示器

省电模式

自动

操作温度

-10 60ºC (14 140ºF)

尺寸(宽**长)

63.5 x 165.0 x 31.5毫米
(2.5 x 6.5 x 1.24
英寸)

重量(包括电池)

383g (13.5oz)

带垫片密封底盖的铝箱设计和防水薄膜键盘

传感连接器类型

LEMO

RS232接口

包装清单

易高NDT BG80DL/BG80TDL主机,耦合剂,提箱,用户手
册,检测证书,3AA电池,DakView软件,RS232/DB9 &
USB/DB9
传输线



¹ PE: 脉冲-回波模式


² 测量范围和精确度取决于材料、表面条件和所选传感器。


部件编号

探头直径

晶体类型

探头特点

阻尼

螺旋式接口

顶部

所有的金属

2.25 MHz 螺栓检测仪传感器

TX2M25CM-5

1/4"

Si/El 非磁性的

标准

S

TX2M25CM-6

1/4"

Si/El 磁性的

标准

S

TX2M25DM

3/8"

Si/El 磁性的

标准

S

TX2M25EM-5

1/2"

Si/El 非磁性的

标准

S

TX2M25EM-6

1/2"

Si/El 磁性的

标准

S

TX2M25GM

3/4"

Si/El 磁性的

标准

S

5.00 MHz 螺栓检测仪传感器

TX5M00AM-2

1/8"

Si/El 非磁性的

标准

S

TX5M00AM-3

1/8"

Si/El 磁性的

标准

S

TX5M00CM-7

1/4"

Si/El 非磁性的

标准

S

TX5M00CM-8

1/4"

Si/El 磁性的

标准

S

TX5M00DM

3/8"

Si/El 磁性的

标准

S

TX5M00EM-7

1/2"

Si/El 磁性的

标准

S

TX5M00EM-6

1/2"

Si/El 非磁性的

标准

S

TX5M00GM

3/4"

Si/El 磁性的

标准

S

10.00 MHz 螺栓检测仪传感器

TX10M0AM-2

1/8"

Si/El 非磁性的

标准

S

TX10M0AM-3

1/8"

Si/El 磁性的

标准

S

TX10M0CM-4

1/4"

Si/El 非磁性的

标准

S

TX10M0CM-5

1/4"

Si/El 磁性的

标准

S


BG80 螺栓张力检测仪
技术规格
电线和适配器
TL-24030-3
电线:1.2m (4') Lemo 00 螺旋式接口
TL-24030-10
电线:3m (10') Lemo至螺旋式接口
TL-24030-11
电线:6m (20') Lemo至单螺旋式接口
TL-24030-12
电线:6m (20') Lemo Lemo 00
TL-24031 RS232
电线 1.8m (6'); DB-9 to Lemo
TL-24032 USB
到串口转换器
耦合剂
TC-24034-1
耦合剂:标准式;4盎司瓶 (材料安全数据表)
TC-24034-2
耦合剂: 标准式;12盎司瓶 (材料安全数据表)
TC-24034-3
耦合剂: 标准式;1加仑 (材料安全数据表)
TC-24034-9
耦合剂:高温510°C (950°F);2盎司管 (材料安全数据表)
配件 TZ-24036 1.8m (6') 电线的温度传感器
