EGIL断路器分析仪

EGIL断路器分析仪简介: •EGIL™集成了从我们较大的仪器经验中获益的优点,适用于每相一次接触的断路器。 更小更简单,EGIL同样具有多样性 •而EGIL的价格使其对小型发电厂具有吸引力。 •此外,它为大型电力公司的维修部门提供了理想的辅助工具。 •EGIL设计用于测试每相具有一个主要触点的断路器。 它的三个时间通道连接在一起。 同时记录和显示装有预插入电阻的并联触点事件。 有两个*立的时间通道用于测量辅助触点。 为了简化现场连接,EGIL配备了主要和辅助触点的现成多电缆组。 •自动测量线圈

EGIL断路器分析仪简介:
•EGIL™集成了从我们较大的仪器经验中获益的优点,适用于每相一次接触的断路器。 更小更简单,EGIL同样具有多样性
•而EGIL的价格使其对小型发电厂具有吸引力。
•此外,它为大型电力公司的维修部门提供了理想的辅助工具。
•EGIL设计用于测试每相具有一个主要触点的断路器。 它的三个时间通道连接在一起。 同时记录和显示装有预插入电阻的并联触点事件。 有两个*立的时间通道用于测量辅助触点。 为了简化现场连接,EGIL配备了主要和辅助触点的现成多电缆组。
•自动测量线圈电流,并在显示窗口或通过内置打印机测试后立即显示其他读数。 EGIL易于使用 - 内置的音序器(程序单元)可自动设置仪器进行下一个连续的断路器操作。
•主要用于测量行程(运动),可选的模拟输入通道也可以找到许多其他用途。 如果未安装此通道,则所有相关的菜单命令都将被隐藏。
•具有SDRM选件的EGIL和SDRM附件可实现静态和动态电阻测量。
•EGIL还可以配备可选的USB接口,用于与PC和CABAWin™断路器分析软件进行通信。

EGIL断路器分析仪特点:
•适用于每相断路器的所有断路器的定时和行程测试
•非常易于使用和可靠
•两个*立的定时通道用于测量辅助触点
•用于驱动传感器的模拟测量通道或一般电压/ 电流测量
•静态和动态电阻测量以及SDRM201

EGIL断路器分析仪优点:

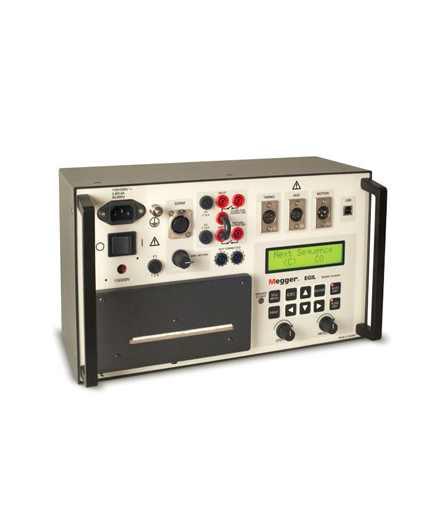

EGIL断路器分析仪-1
1. 电源电压转换开关,115/230 VAC。
2. SDRM (可选)静态和动态电阻测量。SDRM201附件接口。
3. 内置线圈电流测量。读数显示在自动缩放图上。
4. 定序器用于线圈的信号允许对于彼此不同的线圈脉冲引入延迟。
5. 三个定时通道。主触点和预插入电阻连接都可以在同一通道上定时。 结果以图形和数字方式呈现。
6. 两个电隔离定时频道  可用于干燥或湿式辅助触点的定时。
7. 可选模拟输入通道,用于测量行程(运动)或任何其他模拟电压。
8. USB(可选)接口为PC。 支持与KAABA断路器分析软件的通信。
9. 内置打印机功能自动刻度,114mm(4,5“)宽的纸张可以快速方便地更换。
10. 电隔离插座确保在断路器中或断路器上工作之前安全可靠地断开操作线圈电缆。
11. 断路器状态指示Egil测量断路器的状态(开路或闭合),随后,该定时器将自动设置仪器进行下一个顺序操作。
12.序列按钮(C,O,C-O,O-C或O-C-O)设置,并从测量结果中运行打印。
13. 开关用来设置断路器到所需的状态,而不激活测量通道。
14.菜单驱动程序自动调用默认设置以消除耗时的预设。 与卸载的可选设备相关联的所有菜单行都是隐藏的,以增强简单性。对于基本的EDIL单元,您只需连接多根电缆组并转动MEASURE旋钮。
15.MEASURE旋钮 运行一个断路器操作顺序,测量和记录结果。
16.使用AUX 1和2按钮对于辅助触点定时的时间通道。 可以选择接触感应或电压检测。

EGIL断路器分析仪应用:
•EGIL主要用于在中等电压下测试高压断路器。 但是,由于时间通道没有电隔离,因此每相不能有多于一个断路。 记录主触点,预插入电阻触点和辅助触点的接触时间。 也记录线圈电流。
•除了实际测量值之外,根据IEC标准的几个参数被计算并显示在报告中,例如。 关闭和开放时间,阶段之间的差异,过度运行,CO和OC时间(和其他)。

EGIL断路器分析仪应用实例
重要:使用仪器之前,请阅读使用说明书。
1.使用附带的地面电缆接地EGIL。确保断路器在两侧都是闭合的并接地。
2.将主接触电缆组件连接到EGIL和断路器。
3.将辅助触点电缆组件连接到操作机构上的a-和b-触点。
4.将EGIL定序器连接到接近和跳闸线圈和辅助电压。
5.拆下断路器一侧的接地连接。
6.您现在可以继续进行测试。只需转动MEASURE旋转开关并读取结果。
