LTD-2202管线探测雷达
产品概况: LTD-2202管线探测雷达(环保领域称暗管探测仪)由中国电波传播研究所自主研发，该系统基于超宽带冲击脉冲雷达技术，采用超宽带双频天线，兼顾了探测深度和分辨率两项指标，可同时对地下0~8米内各种材质、不同深度管线或异常物体进行快速无损探测，特别适用于市政管网普查、环保领域的排污暗管探查、铁路和道路沿线管线调查和地下埋藏异物或凶器的侦查等领域。
技术特点

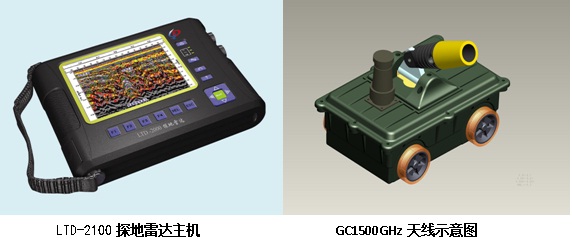

◆ 双通道主机 、计算机和供电锂电池为一体化设计，便于现场使用；
◆ 主机基于最新ARM主板设计，采用WinCE嵌入式系统，可快捷地热开关系统；
◆ 系统配备超宽带双频天线，每副天线具备独立的收发装置，可独立或同时工作，同一次测量可同时生成两张或多张雷达剖面图，可测得不同深度的管线；
◆ 采集软件和数据处理软件采用中文界面，符合国内相关规范要求，并为用户提供不加密的开放性版本；
◆ 整个系统由主机内置锂电池供电，功耗低，连续工作时间≥8h；
◆ 系统具有完全自动化的参数设置功能，方便用户使用；
◆ 显示方式：彩色和灰度方式可选；
◆ 探测模式：轮测模式和连续模式可自由切换；
◆ 小车安装有测距轮，具备回退定位功能；
◆ 硬件三年质保，软件终生免费升级。
性能参数
◆ 主机体积：≤320×220×60（mm）；
◆ 双频组合天线由低频天线和高频天线组成，其中心频率可根据地质情况由25MHz~2GHz中选择定制，总体积≤600×450×200（mm）；
◆ 采集软件具备道间平均、背景消除、实时滤波、叠加去噪、数据回放及图像处理功能；
◆ 处理软件具备增益、滤波、小波分析、反褶积、希尔伯特变换、偏移、管线识别、成果输出和打印等功能；
◆ 最小分辨率：100mm(视管材和埋深不同而定)；
◆ 探测深度：0~8m(视不同介质而定)；
◆ A/D数据转换：16位；
◆ 重复频率≥400KHz
◆ 时窗：0~256 ns，可选；
◆ 采样点数：0~2048，可选；
◆ 扫描速度：0~256scan/s，可选；
◆ 动态范围≥150dB；
◆ 叠加次数：0~32768，可选；
◆ 工作温度：-10℃～+50℃；
◆ 储存温度：-20℃～+60℃。
成套性
◆ 管线探测雷达主机一台；
◆ 超宽带双频组合天线一套；
◆ 采集和数据处理软件一套；
◆ 锂电池两块；
◆ 充电器一个；

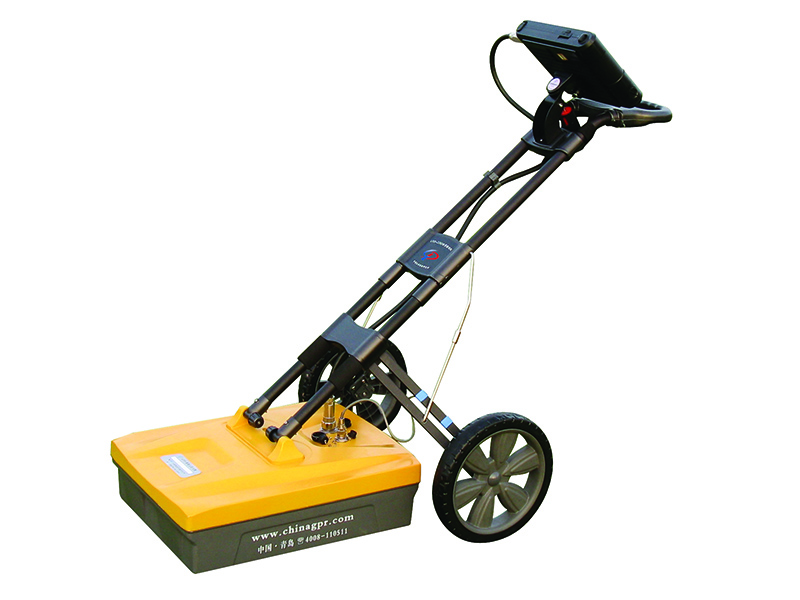

◆ 小推车一辆；
◆ 测距装置一套；
◆ 综合控制电缆一根；
◆ 轮测触发线一根；
