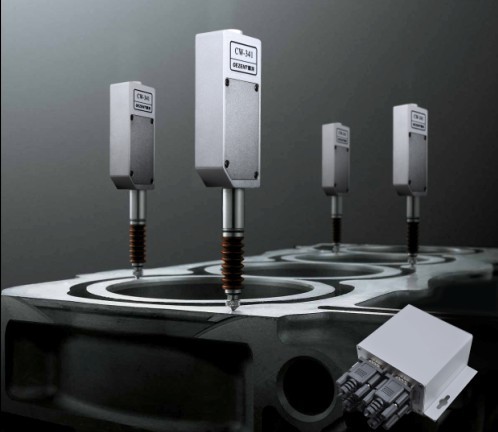

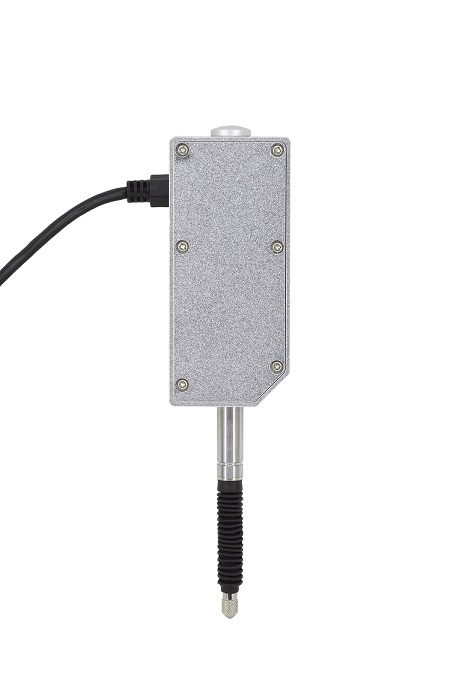

CW-341A测微计0-10mm

CW-341A测微计0-10mm,精密容栅传感器,精度不受温度影响,优于电感传感器

0-10mm测微计产品特点:

1.   精密容栅传感器,精度不受温度影响,优于电感传感器

2.   防护等级为IP67,能防水防油,可在恶劣的工业环境下使用

3.   传感器极板为非接触式,并采用的导向结构,反复测量寿命可达1000万次

4.   有高精度和中等精度两种型号,方便用户选择

测微计显示盒功能说明:

1,六位数码管显示,可显示测微计位移数据

2,预设上下公差数据

3,三个LED灯指示公差比较的结果(超上差,超下差,合格三档)

4,公差比较结果可以输出,能驱动外部指示灯和继电器

5,外部清零功能

6,外部控制数据锁定功能

7,外部控制公差结果输出功能.



0-10mm测微计技术参数:

型号

CW-141

CW-341

CW-141A

CW-341A

检测系统

容栅测量系统,玻璃材料传感器

测量范围

10mm

分辨率

10um

1um

10um

1um

重复定位精度

10um

1um

10um

1um

全程精度

15um

3um(0-5mm)

4um(5-12mm)

15um

3um(0-5mm)

4um(5-12mm)

工作电压

5V

工作电流

<15mA

测量力

1.2N

数据更新速度

10ms(100次/S)

外壳保护等级

IP67(带防尘套)

使用寿命

反复测量1000万次以上(保证精度)

出线方式

RS232接口

RS232接口

四芯出线

四芯出线

引线长度

2m

尺寸

149*36*19mm  夹持位置直径8mm



量表数据线协议

1、串口数据一共五个字节,波特率4800,没有奇偶效验位

2、*个字节为同步码:0xaa,表示串行起始数据,用于数据同步。

3、第二,三,四字节表示测量的数据,每个字节表示2位十进制数,数据低位先发送

   举例说明: 第二字节数:0x30

              第三字节数:0x55

              第四字节数: 0x01

              上述数据表示测量的数据是 1.553mm(单位是公制情况下)

4、第五个字节,低四位(bit)表示显示控制符

   Bit0=公英制选择(其中0表示公制,1为英制)

   Bit1=正负方向标 志(其中0为正,1为负)

   Bit2=1数据被确认

5、六位十进制码的实际显示效果

   公制状态下以mm为单位,其中六个十进制数,高两位表示整数,低四位表示小数部分

举例:10.1234 mm

英制状态下以inch为单位,其中高一位表示整数,低五位表示小数
