HR-6800是什么 高速数字式手握转速表

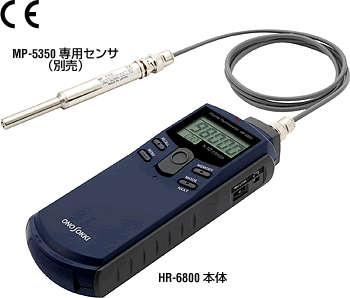

HR-6800 高速数字式手握转速表,这是一种非接触式﹑小型﹑手握式数字转速表,*高能测到999,990r/min的转速。

齿科机械的旋转体或纤维工业机械的高速主轴等高速旋转体,以及机床的高速马达的自身之转速等,只要把电磁式传感器靠近其旋转轴,就可以从钻头等上齿的凹凸形状,在一般的旋转机械上磁化,非接触地方便地直读显示转速r/min。

这种转速表的量程很大,从100r/min到999,990r/min。
标准配备有模拟量输出和脉冲输出,模拟输出可用数据记录仪等记录,而监视器输出可用于传感器波形确认或FFT分析仪解析输入信号用。脉冲输出可用于FFT分析仪的跟踪解析用信号。另外,内有可存储20个测量结果的存储器,便于测量后的确认及记录。


特点

  • 用专用的高速电磁式转速传感器与高灵敏度放大器,实现非接触式高转速的测量。
  • 量程大:低转速(100r/min) ~ 高转速(999,990r/min)
  • 表体小型、轻量,采用大型液晶屏显示,清晰易读
  • 标准配备模拟信号输出(与监视器信号输出可切换使用)及脉冲输出
  • 具有*大值・*小值保持功能,还有存储器,可存储*多20个测量结果,便于测量后对测量结果的确认


概要规格

测量对象 齿科机械的旋转主轴、纺织机械的旋转主轴、高速机床的旋转体(立铣刀、钻头)等
对应传感器 MP-5350 电磁式转速传感器(高速用)(选购件)
运算方式 周期运算方式
显示部 液晶显示、5位、带背光
测量时间 50 ms + 输入信号10个周期时间以内
显示更新时间 1 s/0.5 s 可切换
测量单位 ×10 r/min
量程 100 ~ 999,990 r/min(量程可切换)
测量精度 显示值×(±0.02%)±1计数位
*对显示值的测量精度
存储功能 20个测量结果可存储在不挥发性存储器内(电源OFF,也可保持记录不消失)
峰值保持功能 *大值(MAX)、*小值(MIN)
溢出显示 当测量值超过显示范围时,溢出(ERROR标记)显示
转速上限警报功能 当转速超过预先设定的上限值时,上限警报(标记)显示
触发功能 用本体右侧面的旋转电位器调整
模拟输出 相对于转速显示值的输出

输出电压:0 ~ 1 V / 0 ~ 满刻度(满刻度可任意设定)
变换方式:10位数/模(10 bit D/A)变换
线性:±1% / 满刻度
输出更新时间:50 ms+1个周期时间之内
温度稳定度:±0.05 % / 满刻度 / ℃(满量程及零)
设定误差:±0.5 % / 满刻度
负荷电阻:100 kΩ以上

监视器输出 传感器信号的监视器用模拟输出(与上述转速模拟输出可切换)
脉冲输出 对每个信号检测为1个脉冲输出

输出电压:Hi +4.5V 以上、Lo +0.5V 以下
输出逻辑:正逻辑
负荷电阻:100 kΩ 以上

使用温度范围 0 ~+40℃
保存温度范围 -10℃ ~+50℃
使用湿度范围 35 ~ 85% RH(不结露)
保存湿度范围 35 ~ 85% RH(不结露)
电 源 7号电池(1.5V)×4个或专用AC适配器PB-7080(选购件)
电池寿命 连续使用时间:10小时以上(当背光OFF时)
电池警告显示 电池电压为4.4 V以下时,显示警告标记(LOW标记)
外形尺寸 66(W)×189.5(L)×47.5(D)mm
重 量 约 250 克(包括电池)
附 件
  • 7号电池(1.5V)× 4
  • 携带盒
  • MI-0301三脚架安装用适配器
选 购 件

・MP-5350高速专用传感器
・AX-501 BNC接头用输出电缆 (2m、模拟脉冲兼用)
・HT-0522 磁性表架 (与HT-0521A测量夹具配套使用)
・HT-0521A 测量夹具 (与HT-0522磁性表架配套使用)
・PB-7090 AC适配器


■MP-5350电磁式转速传感器(高速专用)

检测方式 电磁感应方式
连接电缆 附属1 m(两端带BNC插头)
使用温度范围 0 ~+40℃
保存温度范围 -10℃ ~+50℃
外形尺寸 107×Φ14mm
重量 约 50 克(仅检测部)HR-6800是什么 高速数字式手握转速表
