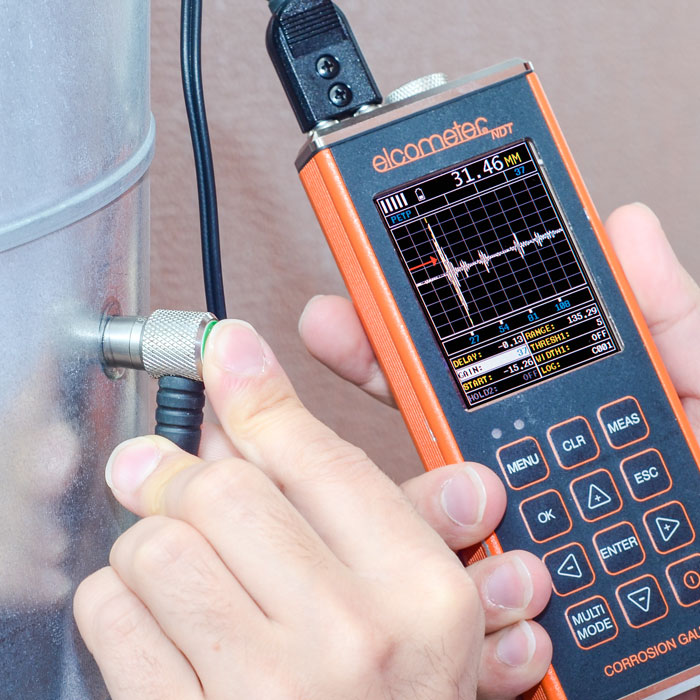

PG70ABDL 精密测厚仪

PG70ABDL 精密测厚仪

PG70ABDL 精密测厚仪

PG70ABDL 的屏幕可选分辨率为0.01mm 或0.001mm(0.001/0.0001英寸),可同时用A型和B型扫描来

显示厚度值,以便用户准确评估各类材料。

仪表的自动寻找功能可以定位监测点,调节显示屏设置以显示波形。

仪表的高速扫描功能加速了检测过程,达到每秒32次测量。从被测材料上移开传感器,显示屏就会显示扫描的最小测值。

用户可设置上下限,通过视觉和听觉的警报来察觉具体的应用偏差。

特点:

  • 0.001mm的高度分辨率
  • 显示模式范围:A型扫描,B型扫描,脉冲-回波,回波-回波
  • 可调节增益: -30dB至70dB
  • 自动增益控制 (AGC)
  • 用户自定义的设置
  • 多种语言显示
  • 多种校准和材料选择选项
  • 高速扫描:每秒32个读数
  • 差值模式
  • 最小厚度报警模式
  • 数据存储功能:12,000个读数和波形
  • 可下载到数据管理软件



Pulsed Echo (P-E) Measurement Mode Interface Echo (I-E) Measurement Mode Echo Echo (E-E) Measurement Mode B-Scan Display Mode A-Scan Display Mode



PG70ABDL 特征解释



重复性/稳定性指示条

易高系列拥有6个竖条信号,当所有竖条全亮并且数字测厚仪上的最后一位数字稳定时,仪器即可得出可靠的测量结果。

显示最小厚度的高速扫描显示屏

通过快速增加测量数据的刷新率,这种模式可以使用户扫描被测试材料。仪器会自动保存下最小的厚度值并且在扫描结束

之后显示出来。这个模式也可与极限报警模式一起使用(取决于产品型号)。

差分模式

一旦用户自定义的标称厚度值被设置后,仪器将会用+/-号来显示输入标称值的厚度差。

极限报警模式

用户可以定义最小和最大厚度极限。如果测量值超出上限或下限,红色LED亮起,蜂鸣器响起。绿色LED亮起指示可接受厚度。


V-型路径校正模式

双晶传感器由一个带两个晶体的探头组成(一个传输,一个接收声脉冲)。晶体被一个隔音屏障

分开-声音从一个晶体传到另一个晶体,产生一个V型路径。 由于时间/厚度的关系是非线性的,

V-路径校正模式就用来弥补这个错误。





PG70ABDL 测量模式介绍



脉冲-回波模式 (PE):

标准显示模式,测量从传感器探头基体到材料密度边界(通常是背面)的总厚度。适合凹洞和

瑕疵的检测。
Pulse - Echo Mode

回波-回波模式(EE):

又被称作ThruPaint™模式,可以忽略掉涂层的厚度,显示的是从表面到材料密度边界的直接厚度。
Echo - Echo Mode

界面-回波模式(IE):

比PE模式更准确。IE模式显示从表层到材料密度边界的总厚度,即可忽略耦合剂的厚度。
Interface - Echo Mode



PG70ABDL 显示模式



材料厚度数字显示模式:

所有型号的标准显示模式,以毫米或英寸为单位,用数字来显示厚度值。



扫描栏显示模式:

一个线性的图形显示模式,允许用户能够图形化地监控厚度读数的变化。因为度数范围可以由

用户自行调节,这种显示模式是观察材料厚度微小变化的理想选择。



B扫描显示模式:

坐标式显示, 纵坐标代表探头的扫描轨迹,横坐标代表超声波的传播时间,以图形化的方式来

显示材料厚度,非常适合做深度对比分析。





A扫描显示模式---全波型(RF):

A扫描显示被测材料的反射声音或震荡的正弦波。RF模式显示的是全波。



A-扫描显示模式---半波型(正波形/负波形):

用户可以选择浏览整个波(RF)的正波形或者负波形。这种半波形(RECT)模式显示整个过程的振幅。
