螺栓紧固件应力动态监测系统 使用说明书

螺栓紧固件应力动态监测系统 使用说明书

螺栓拉应力超声无损检测方法及工作原理

螺栓紧固件应力动态监测系统 使用说明书

超声波螺栓应力解决方案,监测螺栓的使用寿命

如何评估钢螺栓应变集中区轴向残余应力应变趋势?

超声波螺栓应力测试仪 工作原理

Bolt MIKE III超声波螺栓紧固应力测试仪概要:

便携式超声波螺栓应力测试仪具有操作简便、自动波形显示和自校准功能,可以精确快速地测出螺栓地应力,并能根据测试数据分析出螺栓张力承受限度。可广泛用于一些重要部件的螺栓在紧固后地应力分析,如:航天飞机、卫星制造、军用民用飞机、大型锅炉、大型发电设备、石油化工设备等领域。
二、Bolt MIKE III超声波螺栓紧固应力测试仪特征:
1、BoltMike III可根据测量长度地改变和声速地改变,可以测量并显示螺栓在拧紧时地负荷、
2、应力和伸长; 波形显示可以帮助用户调整探头位置,使之确认接受信号;
3、1/4VGA液晶显示屏可实现超高分辨率,波形显示可以帮助用户调整探头位置,使之确认接受信号;
4、可方便地更换检测探头;
5、仪器地测试数据可以直接输到微机上使用专用软件对数据进行分析,
如得出螺栓最大承受力和最小承受力,并能将数据储存,以备比较;
1、可根据温度的变化自动的补偿声速的改变;
2、可用随机的3.5'软盘进行数据存储,并有随机的微型打印机打印结果;
3、可直接打印报表;
4、通过RS232接口与计算机连接,可用软件(Windows系统)传送测量结果,生成报表,并可上传测量参数。
三、Bolt MIKE III超声波螺栓紧固应力测试仪参数:
显示单位
英  制
公  制
可测螺栓长度范围
0.75 ~ >250 in
19.0 ~ > 6350 mm
应力测量范围
100.00~∝ psi
1.00 ~ ∝ Mpa
负载测量范围
100.00~∝ lb
1.00 ~ ∝ N
伸长测量范围
0.0001~∝ inch
0.001 ~ ∝ mm
超声波脉冲发生器
振幅 350V (时间 < 30 nsec)
接受器
最大接受 70db (带宽 1 to 15 mhtz)
时钟频率
360mhtz(稳定度:0.6 PPM/℃,漂移:每年0.35 PPM)
工作温度
-10~+50 ℃
储 存
10000个数据/512组
仪器尺寸
191×140×56mm
仪器重量
1.14 kg

MKS-500D高强螺栓检测仪
本检测仪是根据国家最新标准研制出的目前精度最高、功能最全、外观设计优良、结构设计合理的一种多功能高强度螺栓检测仪器。它既能检测高强度大六角螺栓原始预拉力、平均预拉力、平均扭矩、扭矩系数、标准偏差;它同时还具有科学固定滑移板的功能。它还具有设置、检测、标定、检定、查询、时间设定、数显峰值保持、卸载和上下限红绿灯显示、报警提示及自动计算并打印原始数据及检测结果等功能。
该设备是目前我国高强度螺栓生产企业、工程质量检测机构、钢结构施工单位、工程监理机构、高速铁路、桥梁电力、以及大专院校等科研机构最受欢迎的一种低投入高回报的高强螺栓检测仪器。
技术参数:
1、仪表电压:220V
2、检测长度:40~260mm
3、检测规格:M12~M30(七种)
4、拉力精度:1.0级
5、扭矩精度:1.0级
6、打印方式:检定完每组8个后,自动计算并打印检测结果
7、打印内容:编号、日期、规格、标准预拉力、8个原始数据、平均拉力、平均扭矩、扭矩系数、标准偏差
8、显示方式:预拉力、扭矩双数显,具有峰值保持功能

9、提示功能:预拉力、扭矩进入上下限具有红绿灯显示及报警提示功能

铁路轨道螺栓应力检测仪 常见问题

螺栓应力检测仪MINI-MAX,采用超声波方法,通过测量超声波在螺栓等紧固件被加载拉伸后的传输时间变化,计算出时间、伸长率、载荷、应力和应变,进行螺栓应力的测试。

特点
- 市场上高性价比的超声波螺栓应力解决方案,监测你的螺栓的使用寿命
- 直观的比对未加载到加载的波形
- 测量时间、伸长量、载荷、应力和应变
- 射频,检波或大数字显示
- 内置线性回归或矢量优化负载测量

技术参数
测量
螺栓长度范围:25.4~2438mm
测量项目:时间-纳秒
伸长量-长度的变化
载荷-加载的力
应力-单位面积上的压力
应变-伸长量的比率
分辨率:0.0001mm
声速范围:1250~9999m/s
单位:公制或英制
螺栓应力监测仪MINI-MAX
显示
显示屏:VGA灰色显示,240x160象素。可视区62x45.7mm,EL背光
A-扫描:检波+/-(半波视场),RF(全波视场)
大数字显示:10mm高
报警条形显示
重复性条形图形显示
超声波参数
测量模式:脉冲-回波模式,脉冲-回波闸门模式(穿过涂层)
脉冲:可调方波脉冲
接收:根据选择模式在40dB范围内采用手动或AGC增益控制
数据处理
内置存储器:16MRAM,可存储8000个(每个读数都包括波形、时间、伸长量、载荷、应力、应变)
输出:双向RS232接口,Windows PC界面软件
功能
设置:64个用户定义设置,用户也可编辑出厂设置
闸门:检测时可精确调整
报警模式:上下限视听报警
自动设置:增益优化,全屏自动调整波形和检测点
场校准:象量和线性回归
其他
电源:3节5号电池,可用150小时,电池电量显示
自动关机:无操作5分钟后自动关机
键盘:12个触摸键
外壳:挤压铝机壳,底盖用镀镍铝板加密封垫封装
工作温度:-10~60℃
尺寸:63.5x165x31.5mm
重量:含电池385g
配置:主机、耦合剂、3米的探头线,计算机连接线、软件、耦合剂、3节5号电池、说明书、出厂证书、仪器箱

IN-02金属应力应变分析仪 用户手册

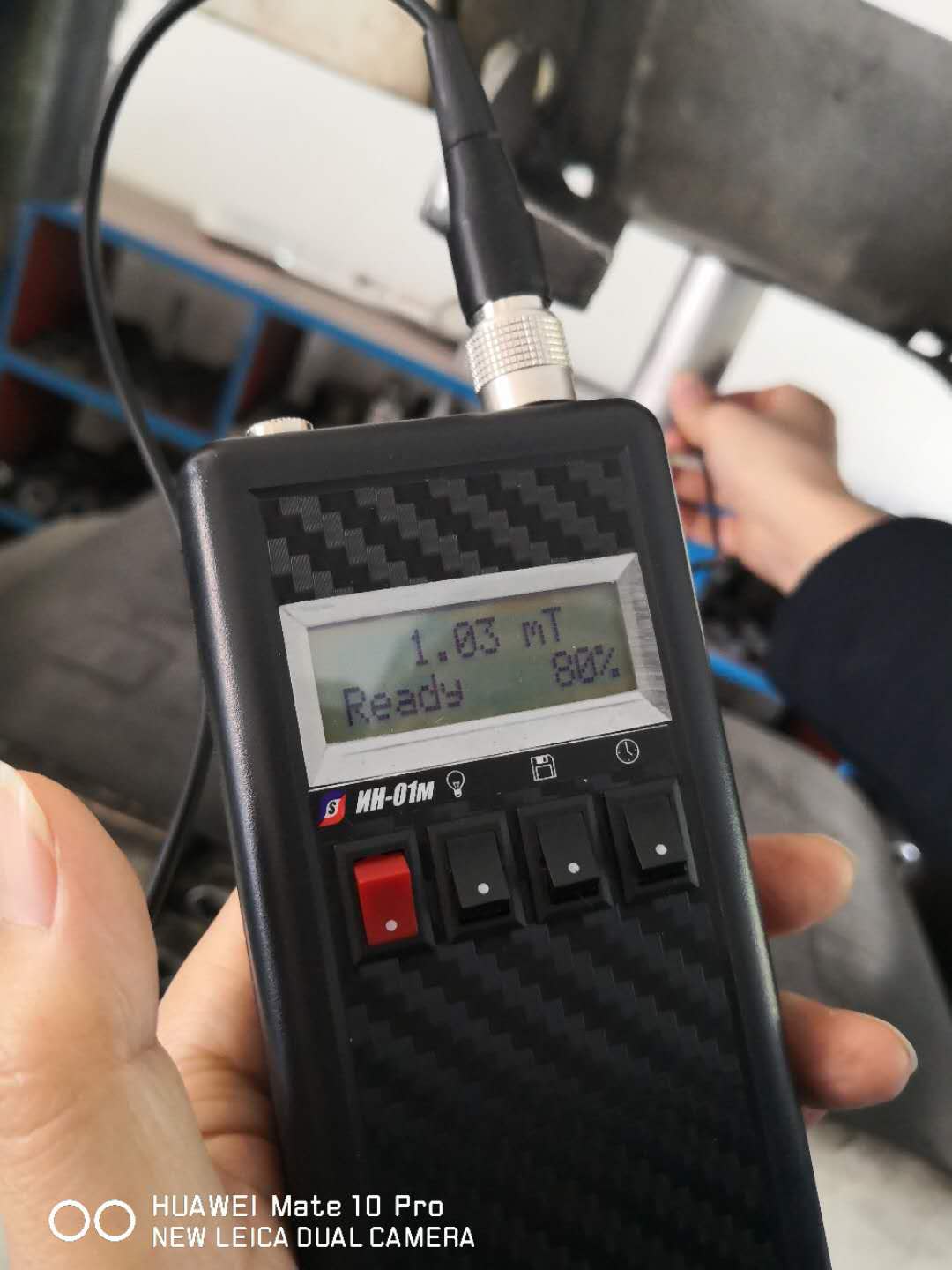

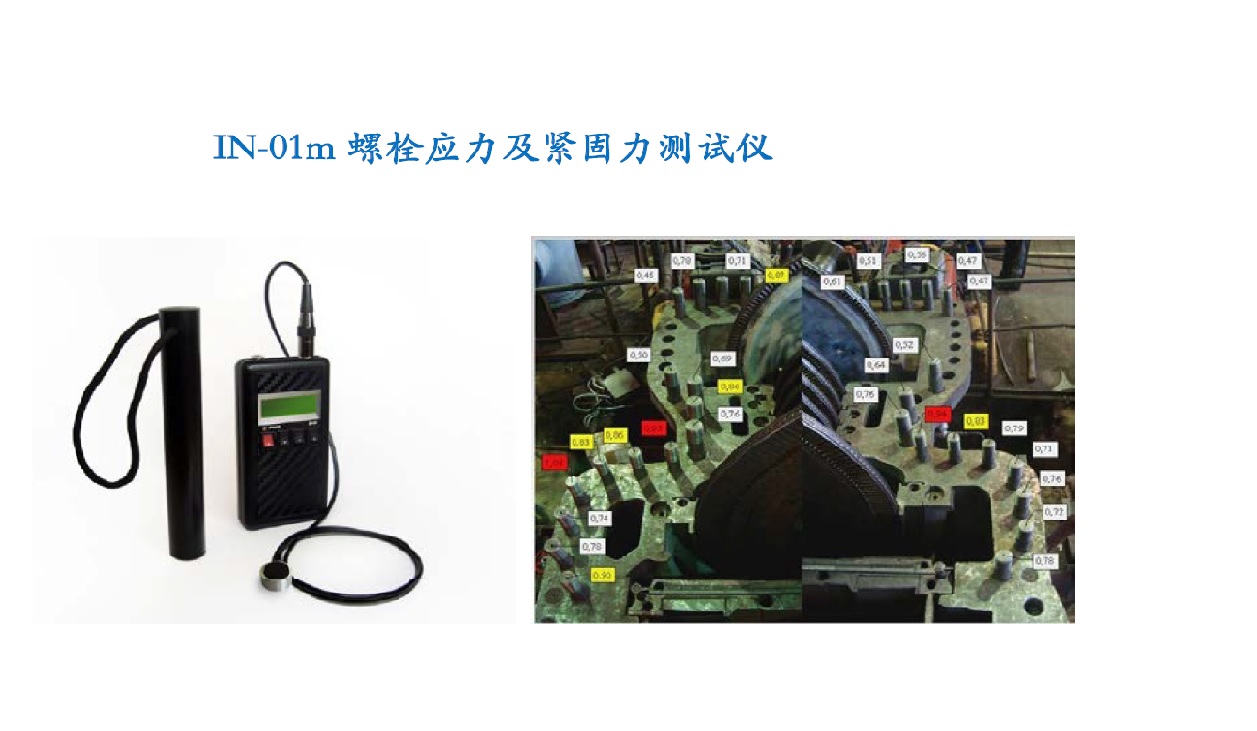

IN-01m 应力及螺栓扭紧力检测系统

应力应变集中区扫描检测应力集中应力检测系统1应力仪,通过金属剩余磁化强度的分布获得钢材料应力。2应力测试仪应用于野外、车间和实验室环境应用3金属表面应力集中区高速扫描4金属结构上的应力应变集中区的测量参数和位置显示5对钢金属品牌进行评估(普通质量的钢,优质钢,合金钢等)6应力测量参数使用CSV格式完全符合Excel标准,兼容其它文本编辑器应力仪应用范围:行业应用范围:应力测试应力集中区测试.

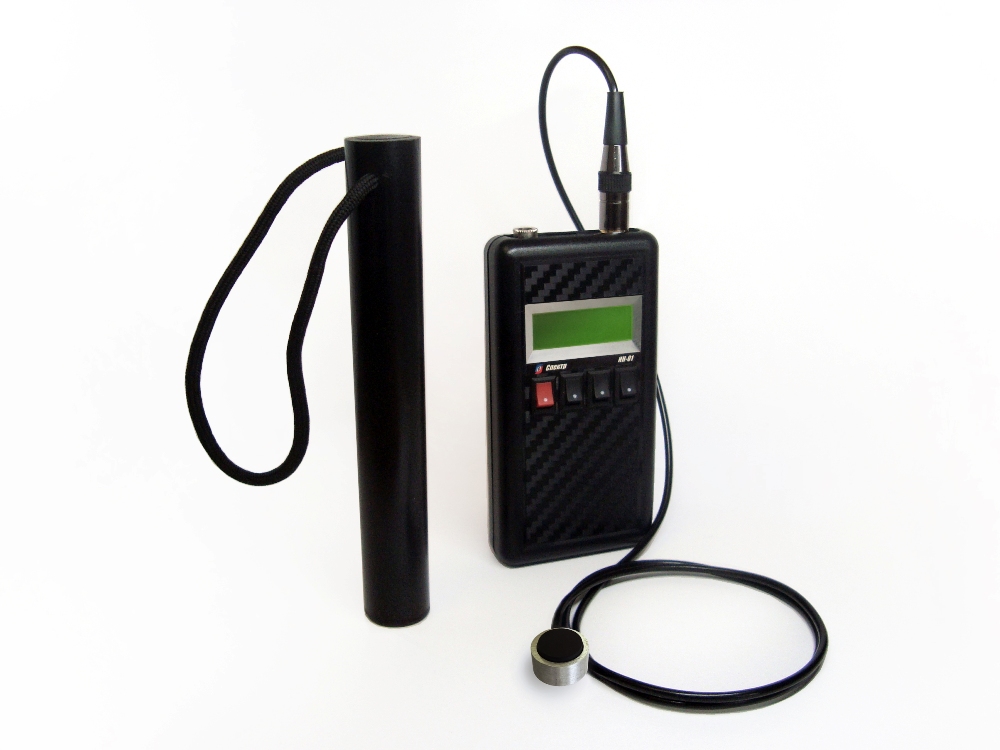

IN-01m 便携应力及螺栓扭紧力检测系统

approved by Federal Expertise Center of Russian Ministry of Justice


主要特征:
-根据 API 579-1 / ASME FFS-1 对剩余
寿命估算和机械性能评估
-在磨削过程中发现过热对应力影响
-全方位弹性和塑性变形的应力测量
-实际应力与屈服极限估算剩余寿命
-相对测量技术不需要标本进行校准
-为复杂形状的对象制造特殊传感器

齿轮,阀门,轴,轴承,底盘,管道等

设备用途范围:
1应力应变测试仪评估连接设备中钢制螺栓拧紧力检测,可以提高安全性,减少定期维护时间
2早期发现应力集中区螺栓残余应力检测,并在螺栓断裂前更换钢螺栓,预防可能事故发生
3评估钢螺栓应变集中区轴向残余应力应变趋势

螺栓应力检测检测螺栓应力和扭紧力的重要性设备用途范围:

螺栓残余应力应用案例:安装或维修后螺栓应力和预紧力测量比较涡轮机组上螺栓应力集中区的应力的扭紧力得到明显均匀.
