ULTRAPROBE15000超声波状态检测分析系统

ULTRAPROBE15000超声波状态检测分析系统超声波泄漏检测仪、超声波检漏仪、超声波测漏仪、超声波检测仪 压缩空气泄漏检测、蒸汽疏水阀检测、阀门泄漏检测、压力和真空泄漏检测、热交换器,锅炉,冷凝器泄漏检测、罐,管道,泄漏测试、汽车风噪声检测、汽车水泄漏检测、舱口泄漏检测、整车检测、轴承测试、齿轮/齿轮箱检测、机械检测和故障排除、电气检测,电弧放电检测

ULTRAPROBE15000超声波状态检测分析系统


ULTRAPROBE15000超声波状态检测分析系统

UP 15000Touch是一台真正适合你一手掌握的超声波状况监测实验室。

UP 15000 Touch是如此精密和如此先进,而且很容易使用。

该UP 15000中心部分有一块触摸屏技术的显示屏。是一个真正的“全面检测服务系统",你会惊奇地发现有许多不同的方式可以使用它,并且有多种不同的应用程序可以使用,触摸一个图标后超声检查的精彩世界将为您打开。

UP15000 Touch技术特点和优点:非常精密、如此容易

你会惊讶于如何快速提高你的检查能力-帮助您提高整个工厂的资产利用率,同时减少能源的浪费。另外,报告生成将帮助你了解如何管理您的重要超声状态监测方案,以改善公司的盈利能力。

zui后,您可以根据您想要的方式来测试所有的功能,你需要准确的结果。通过UP 15000 Touch,现在你可以真正看到未来。

主要特点触摸屏技术、机载录音/摄像、多个数据屏幕(分贝/温度/光谱分析)、温度测试的红外测温仪、发射率调整、机载频谱分析仪、机载相机拍摄测试点、激光指示测试点位置、回顾报警组和生成报告、存储数据,声音和图像、回顾历史记录数据、用于所有设备的应用程序。

UP15000 Touch技术规范

构 造:手持式主机,材料为氧化铝和ABS塑料制成。

电 路:固态类比电路和带温度补偿的SMD数字电路,RMS 转换。

频率范围:20 kHz-100kHz(增量可调,每次1KHz)。

响应时间:<10毫秒。

显示:QVGA触摸屏 - 红外,激光指示器,照相机,频谱分析仪。

录音:WAV文件格式。

红外温度:-20℃至500℃(-4℉至932℉)。

照相机:200万像素。

激光指示器:欧洲以外:输出<5mW-波长640nm –IIIa级激光产品。欧洲:输出<1mW-波长640nm –II 级激光产品。

内存:400个存储位置。

电池:锂离子充电电池。

工作温度:0℃至50℃(32℉至122℉)。

输出:外差法校准输出,分贝(dB),频率, SD卡。

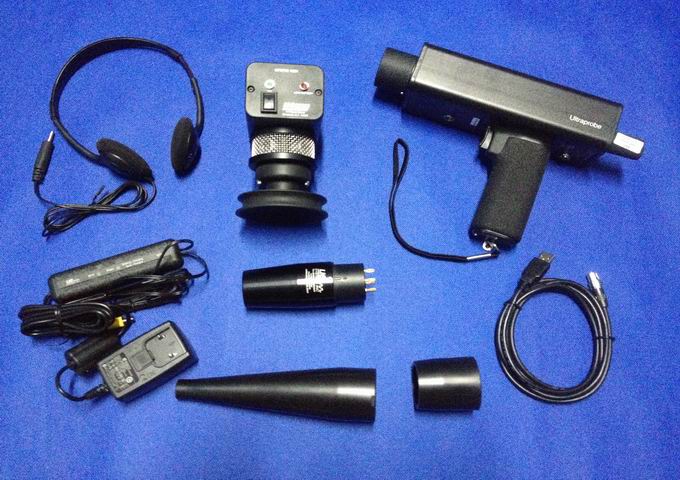

探头:Trisonic扫描模块,听诊器模块,远程模块和RAS-MT。

耳机:可配合安全帽使用的豪华噪声隔离耳机。

指标:分贝,频率,电池状态,和16段条形图。

灵敏度:在50英尺(15.24m)处检测直径为0.005″(0.127mm),压力为5psi(0.34 bar/0.33Kg)的泄漏点。

阈值*:1×10-2 std.cc/sec到1×10-3std.cc/sec。

尺寸:全套铝合金仪器箱 21.5" x 18.5" x 8" (55 x 47 x 20 cm)。

重 量:手*式主机:2.35磅。(1.1公斤),全套手提仪器箱:19磅。(8.6公斤)。

保 修:1年部件/人工标准,完成保修登记卡返回5年。

显示方式:分贝(主要),红外,ABCD,频谱和特殊应用。

频谱分析仪(模式):频谱,时间序列和双重细节。

UP 15000 Touch 典型应用

UP 15000 Touch是*的检测系统,它是适合你一手掌握的连续在线监测实验室,用途几乎适用于任何设备,使用简单的触摸屏技术,在您的检查过程中,该系统将测量,分析和收集所有数据。你从未体验过如此强大而简单的操作系统,关于触摸运用的具体应用如下:

1.机械/轴承检测

可在故障早期发现异常(轴承缺油、用油过量、轴承内有异物、磨损严重等),超声波可避免偏移、滤掉背景噪声,且在振动情况下使用不受影响,机械运动可产生高频的信号,UP在高频窄波段灵敏地探测声波振幅和音调的微小变化,可进行对比,也可观察其变化趋势。主要应用:1.轴承润滑状况监测2. 机械旋转/摩擦监测3.泵浦气蚀检测。

2.泄漏检测

当流体(气体或液体)从高压端到低压端,在正常情况下会相对较“安静",一旦有泄露或阻塞,流体通过泄露点或阻塞段时,就会产生“湍流"。湍流会产生强烈的超声波信号,超声波是方向性很强的信号,利用这种特性可以对泄漏位置进行准确判断。仪器的灵敏度调节功能可突出故障信号,明显降低外部声音干扰,即使在噪音环境下也能被准确检查出来。超声波技术相对“绝对压力法、压差法、气泡法",操作简单、适用范围广、准确可靠。主要应用:1.管道/阀门泄漏2.疏水阀泄漏3.压缩机泄漏。

3.放电检测

电气/电力设备的常见故障:电晕、电痕、电弧。电晕和早期的电痕不会产生热量,红外技术无法检测,但它们会产生超声波信号,超声波技术可以检测到;局放发生在设备内部是,红外方法难以检测,超声波检测仪在设备表面或结合处可以检测。UE系列对开关柜、绝缘子等电气设备的检测非常灵敏,配合使用检测附件(LRM/UWC)可远距离检测电气设备及架空线路。

主要应用:

①高低压开关柜/变压器

电力开关柜能否正确动作、变压器能否正常工作是电网能否正常运行的关键因素。制造工艺、安装过程或运行维护失当,都会给设备造成缺陷,威胁电网的安全、稳定运行,影响正常的生活和生产,造成不良的社会反应。利用UE的超声技术及设计的传感器,可以在红外技术难以解决问题的情况下,发现早期故障,以便维护人员做好检修计划。

②输电线路接头/绝缘子

绝缘子、线路接头如果存在内部缺陷、外部污染,都会产生电晕、电痕、电弧现象,这些放电现象会削弱绝缘能力,导致部件损坏,引起非预期的停产、停运,严重的可导致火灾和爆炸。由于上述局放现象并不一定伴随明显的升温,高温环境也可能掩盖这些现象,但是它们会产生超声噪音,通过UE的扫描探头(LRM/UWC),可在不同距离进行检测,zui远可达50米。

4.密封性测试

主要针对水密封实验、风噪音、辐射泄漏等。按照传统方法,使用淋水、冲水试验检测漏水和风噪音,费时、费力而且准确性不佳;采用肥皂、水泡检测空气剎车和辐射泄漏,也是耗时低效。采用超声波技术进行检测就轻松多了,将超声波发生器放入车体(舱体)内,扫描门、窗、封口处,可以精确、快速地完成检测工作。

主要应用:1.风噪音、门窗密封2.舱盖密封性(船舶、飞行器、槽车、冷藏车)。

UP 15000 Kit:达到并超过美国ASTM E1002-2005泄漏检测的要求。

涵盖一个或以下多个:051115,0303776,0315199,1206586,1297576,1881263,2562758,2689339,4416145,4823600,5955670,6122966,6339961,6341518,6415645,6655214,6707762,6804992。

UE Systems致力于不断改进产品,因此规格如有变更,恕不另行通知。保修详情,可根据要求向销售商提出。



ULTRAPROBE ? 15,000 Touch 典型应用

Ultraprobe 15,000 Touch是*的检测系统,它适合你一手掌握的连续在线监测实验室,用途几乎任何设备,使用简单的触摸屏技术在您的检查过程中,该系统将测量,分析和收集所有数据你从未体验过如此强大简单的操作系统,关于触摸运用的具体应用如下:

电气检查分析:电弧、电痕、电晕。

失效模式检测:开关变压器绝缘子继电器母线

泄漏检测/节能分析阀门蒸汽疏水阀凝汽阀压缩空气压缩气体(O2, NO,等等

机械检查或趋向分析轴承/状况、摩擦状况、气蚀齿轮或齿轮箱泵浦或马达缺乏润滑/过渡润滑
