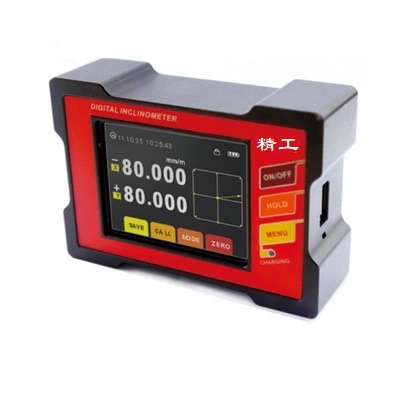

JG-3000XY 数显角度水平仪

JG-3000XY 数显角度水平仪

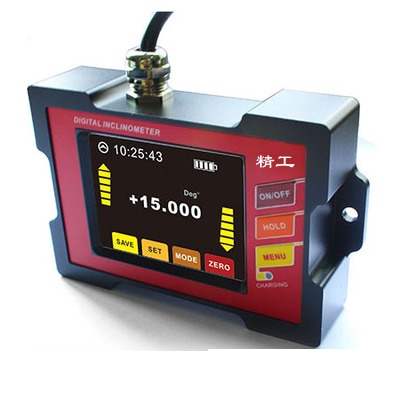

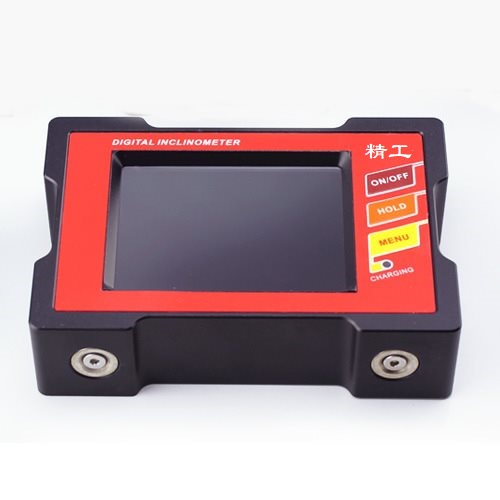

精工仪器研发生产各种工业现场角度控制和测量的一款数显倾 角仪,此款产品核心是采用微机械控制原理,双核测量单元,测量过程中可以用 Y 轴对 X 轴进行补偿,再运用交插和温度补偿模型算法,发挥出微机械电子原理的绝对运算 优势,保证了仪器测量的长期稳定性和重复性。JG3000 是单轴 90 度测量,分辨率 0.001°、 最高精度<0.003 度全量程、响应速度快、数据稳定,产品特别设计侧面和下面都采用强磁 吸附式安装,两边基准均可正常测量使用,给客户带来非常大的使用便利,另外,JG3000 的配套选型(JG100)可以与采用分离式测量,与我司SMA 系列倾角传感器配合使用,传输 模式无线或有线可选配,无线采用单对单波段传输,传输直线距离>10m,有线传输标准 1 米 (可定制长距离),JG3000 系列产品拥有数据存储功能、3 种测量模式可选(弧度、角度、 mm)、强大扩展性、便利实际应用性、工业的可靠性

主要特性

●最佳精度:<0.003°     ●重复性:0.003°                 ●角度分辨率:0.001°

●最大测量范围:±90°   ●绝对/相对测量可切换        ●带数据存储功能

●侧面底部均可测量        ●工作温度-10°~ +70℃     ●自动角度交插补偿功能

●客户可自行校准零点    ●可设置报警角度                   ●夜视四色彩屏

● 角度或长度双单位       ●3 种测量模式弧度角度mm ●IP54 防护等级

参数  JG-3000XY-15  JG-3000XY -30  单位
角度测量范围    ±15°   ±30° °
毫米测量范围   267      577 mm
测量轴   单/双轴可选    单/双轴
最高测量精度 <0.005 (全量程) <0.01 (全量程) °
角度测量分辨率 0.001    0.001 °
毫米测量精度 0.1     0.2 mm
3种测量模式可选 弧度、角度、毫米/米 三种模式可设定
毫米测量分辨率 0.02   mm
LCD 64色真彩夜光显示屏
LCD可视区域大小 L57.6*W43.2   mm
工作温度 -10°~ +70℃   °/℃
工作湿度 85   %RH
数据输出信号 RS485/RS232
配带上位机软件 VC应用软件
接插件 标准 USB连接器可充电功能
抗振 10g@11ms、三轴和同(半正弦波)   g
抗冲击 10grms、10~100Hz   g
重量 300   g
防水级别 IP54
材质 铝合金阳极氧化
尺寸 L107*W75*H27.1mm   mm

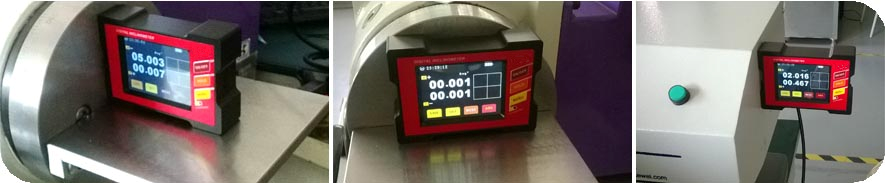

产品应用

●建筑施工    ●汽车四轮检测     ●道路坡度     ●机械安装     ●管道安装

●工业平台    ●云台角度检测     ●转台检测     ●生产夹具     ●医疗仪器
