F901高精度TDR网络诊断|电缆测试仪 FINEST-F901这款精密的TDR(固态时域反射)电缆测试仪是利用固态时域反射技术(脉冲波回响式)原理来测量电缆长度，查找测试点到断点或短路点的距离，F901经济易用，具备许多价格昂贵的高端仪器才有的功能。 F901自动匹配输出阻抗(25,50,75,100,125,150Ω)，适用于电力电缆、同轴电缆、电话线、电视线和网络电缆等综合布线的应用。用户只需通过按键操作，便可选择匹配的电缆类型，调整测量电缆的VOP传播速率值(VOP值直接关系到测量结果

FINEST-F901这款精密的TDR(固态时域反射)电缆测试仪是利用固态时域反射技术(脉冲波回响式)原理来测量电缆长度，查找测试点到断点或短路点的距离，F901经济易用，具备许多价格昂贵的高端仪器才有的功能。

F901自动匹配输出阻抗(25,50,75,100,125,150Ω)，适用于电力电缆、同轴电缆、电话线、电视线和网络电缆等综合布线的应用。用户只需通过按键操作，便可选择匹配的电缆类型，调整测量电缆的VOP传播速率值(VOP值直接关系到测量结果的准确与否)，可自行设定长度显示单位。

F901内置39组标准电缆的VOP数据库，具有20个记忆单元，用户可自定义模式测试和存储20组电缆的VOP值。

F901内置过压安全保护(最高电压250V有效值，可有效防止仪器的意外损坏)和在线电压监测功能，当测试电缆的在线电压超过6.5V，仪器LCD会显示过压标识”OUCH” 并且终止测试。

F901测量速度特别快，适用于布线工程安装的现场测试，能够快速测试屏蔽和非屏蔽网络电缆，迅速识别并以数位显示出五种线路故障：短路、开路、反接、交叉、串绕，配合使用RJ45适配器，使用起来非常方便。

F901具有螺纹ABS外壳(防滑)，具有防尘、防溅水功能(达到IP42标准)，使用4个AA电池(NEDA 15A 或NR 6)，电池装于后部电池仓内，易于更换。

F901是一款经济型、易于使用的高精度TDR电缆长度测量、网络诊断、断路点及短路点故障定位仪，量程达600米，工作稳定可靠，兼容电话线、网络线、同轴电缆及综合布线电力电缆等的应用。不同于市面上大多数类似产品的是，长度测量F901可以达到<1%的精确度，为同级别手持式TDR仪器的最高标准。如果不考虑线缆认证、通讯信号类的测试，F901为中小布线工程的最佳测试仪器选择。一机在手，可以解决所有网络综合布线的连接测试及验收问题。大量的客户案例，已经应用于众多综合布线工程和安装测试的领域。

产品特点
超大LCD背光显示；
准确度到5cm，最大测量长度达600米；
故障线路识别: 短路、开路、反接、交叉、串绕；

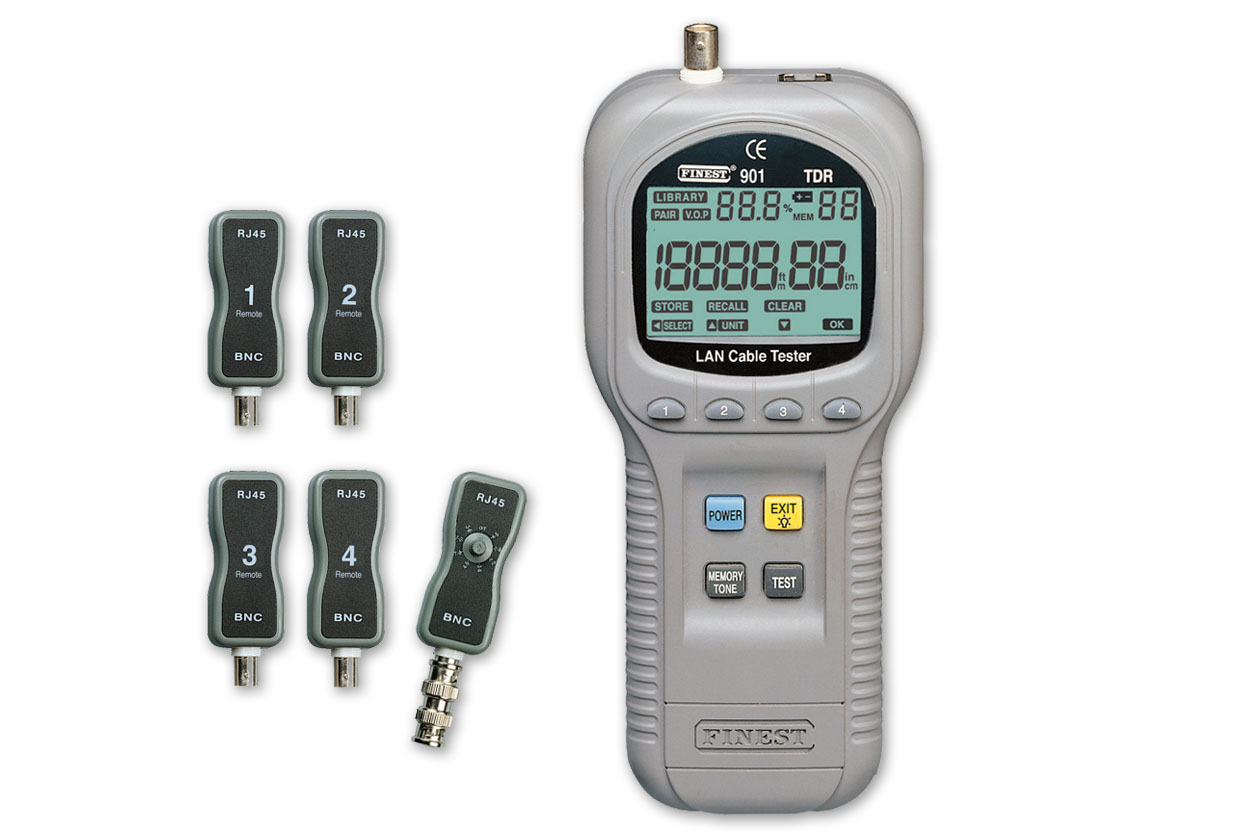

配置4个远端识别器(#1为标准配件，#2,3,4为可选配件)；
自动输出阻抗控制、自动量程、自动归零、自动调整灵敏度；
兼容多种电缆类型，只需设置待测电缆的传播速率V.O.P值；
用户友好菜单界面设计，易于设置和操作；
现场测量刻度转换功能(米值和英制)；
快速查找样本电缆的V.O.P值；
20组用户自定义存储记忆单元；
内置39组标准电缆数据库；
音频发生器(810~1100Hz,5Vp-p振荡信号)；
250V过压安全保护，在线电压监测；
CE认证。

适用对象同轴电缆、屏蔽电缆、双绞线、多股线、
电力电缆、综合布线电缆等
测量量程取决于测量电缆的V.O.P值，600米 @V.O.P=66.0%
网路映射最大量程 150米
量程选择自动量程控制
分辨力 5cm
准确度 ±(1%读数+10cm)
盲区 5m
输出阻抗 25, 50, 75, 100, 125 或 150Ω
阻抗选择自动输出阻抗控制
VOP值 1.0% 到99.9%可调
内置数据库 39组标准电缆
记忆单元 20组用户自定义电缆类型
电缆接头 BNC & RJ45
在线电压探测 6.5V(超出会提示过压” OUCH”和终止测试)
过压保护 250V有效值 (通过BNC接头)
显示图标类型7段LCD，带背光 (1分钟无操作自动关闭)
防尘防水 IP42
电池型号 4个1.5V (AA , LR6)
电池寿命约5,000次测试
工作温度 -18℃ 到 60℃
存储温度 -20℃ 到70℃
相对湿度 85 % 在 35℃
外形尺寸 235H x 100W x 44D mm
重量约450克
过压保护标准 EN 60950 : 1999 章节. 2.3, (通讯网络过压保护标准)
安规标准符合IEC1010-1: 2001
EMC EN 61326 : 1997+ A1 : 1998 / CE 认证
