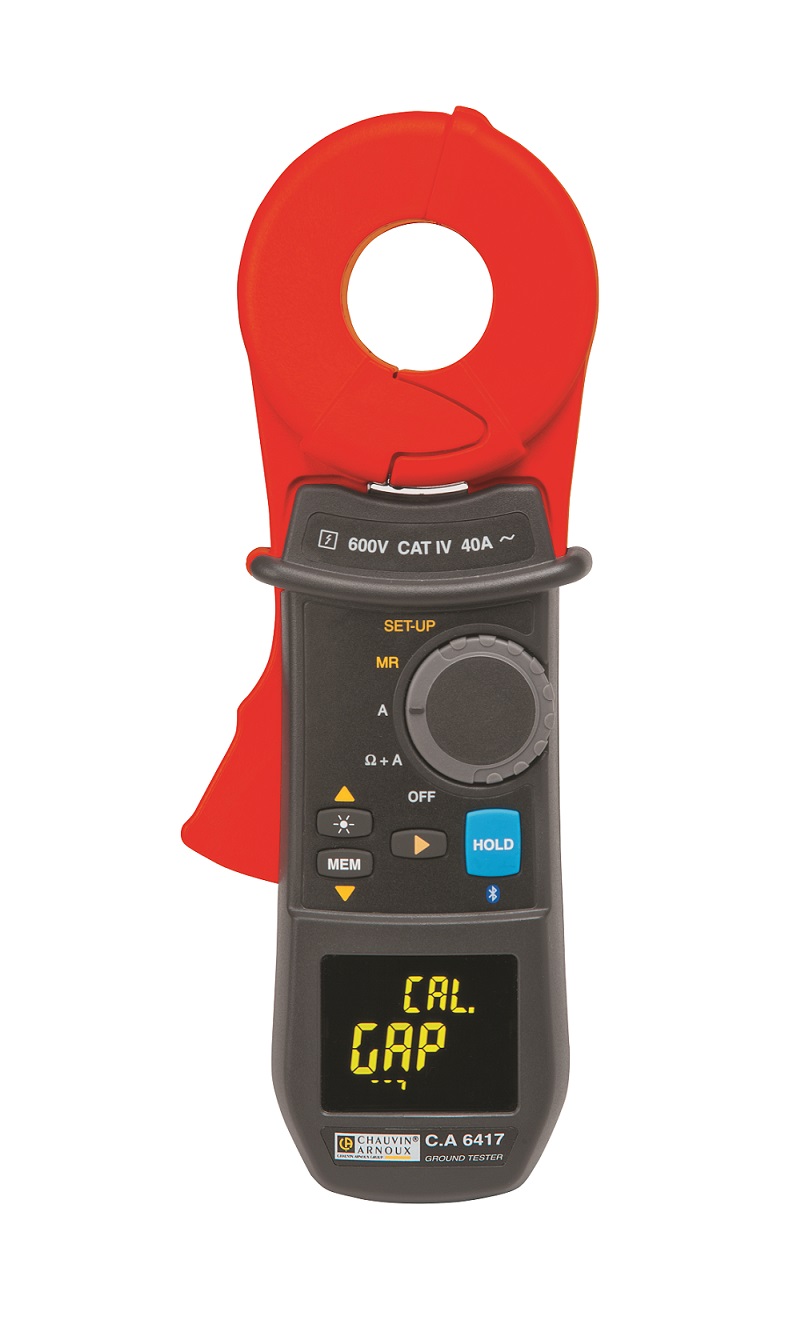

CA 6417 接地回路钳表
产品编号：P01122016 全新升级的 CA6417 接地回路电阻钳表
钳形接地电阻测试仪，不需将被测接地点与系统断开，即可快速地测量多点接地系统的接地电阻。只需将钳口钳住接地下引导体或接地极即可测得其接地电阻。由于测量时不用断开接地系统，用户能够同时测量到接地回路上的各个联结及接点等质量
>更大的测量范围：
► 回路电阻：0.01 --- 1500Ω
► 回路电感：10 ---- 500μH
► 泄漏电流：0.2mA --- 40A
>独创：“转换频率计算”，“地电压”及“回路电感”测量功能
>具有“钳口开启助力系统”专利
>具有告警组态功能（电阻、电流、地电压）
>高达2000个数据存储功能（CA6417）
>蓝牙数据传输功能（CA6417）
>软件支持安卓系统设备，可GPS定位测试位置
产品应用:
- 测量电力系统接地极及地网电阻
- 在多点接地系统中，无需断开被测接地极
- 测量大楼接地回路电阻及导通性
- 测量接地系统中的泄漏电流
- 可先在现场进行测试并记录，之后再回读并分析测量数据
- 适用于移动通信基站塔及通信站台
- 适用于游泳池、温泉及其他消费性公共场所的电气设备
|
CA 6416
|
CA 6417
|
|
| 技术指标 | 测量范围 / 分辨率 / 精度 | |
|
接地回路电阻（Ω）
测量范围/分辨率/精度
1,500-计数显示
|
0.010至0.099 / 0.001 / ±1.5%±0.01
0.1至0.99 / 0.01 / ±1.5%±2r
1.0至49.9 / 0.1 / ±1.5%±r
50.0至99.5 / 0.5 / ±2%±r
100至199 / 1 / ±3%±r
200至395 / 5 / ±5%±r
400至590 / 10 / ±10%±r
600至1,150 / 50 / 约20%
1,200至1,500 / 50 / 约25%
|
|
|
测量频率
|
2,083 Hz
转换频率计算 50, 60, 128, 2,083 Hz
|
|
|
回路电感测量（μH）
测量范围/分辨率/精度
|
10至100 / 1 / ±5%±0.01
100至500 / 1 / ±3%±r
|
|
|
地电压（V）
测量范围/分辨率/精度
|
0.1至4.9 / 0.1
5.0至49.5 / 0.5
50.0至75.0 / 1
|
|
|
电流 / 泄漏电流
测量范围/分辨率/精度
4,000-计数显示
|
0.200至0.999 mA / 1 μA / ±2%±50μA
1.000至9.990 mA / 10 μA / ±2%±50μA
10.00至99.90 mA / 100 μA / ±2%±r
100.0至990.0 mA / 1 mA / ±2%±r
1.000至39.99 A / 10 mA / ±2%±r
|
|
|
组态设定
|
|
|
|
模式
|
标准 或 高级
|
|
|
告警功能
|
Z, V, 和 A（可组态设定）
|
|
|
蜂鸣器功能
|
有
|
|
|
保持 (HOLD) 功能
|
手动 或 自动 PRE-HOLD（预先保持）
|
|
|
自动关机功能
|
有
|
|
|
显示
|
152段 OLED，显示区域 48 x 39 mm
|
|
|
钳口直径
|
Φ35mm
|
|
|
储存（带日期时间标记）
|
300笔
|
2,000 笔
|
|
通讯
|
-
|
蓝牙 class 2
|
|
电源
|
4 x 1.5V LR6 (AA) 碱性电池
|
|
|
电池使用寿命
|
1,440次，每次30s测量
|
|
|
自动校准
|
开机后自动进行
|
|
|
电气安规
|
IEC 61010 600V CAT IV
|
|
| 防护指数 |
IP 40
|
|
|
外型尺寸 / 重量
|
55 x 95 x 262 mm
|
|
