QGZ-65自动金相试样切割机 操作方法

QGZ-65自动金相试样切割机 操作方法

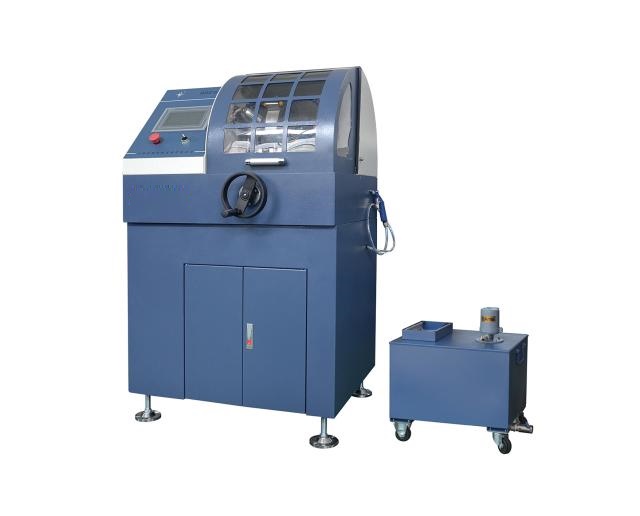

QGZ-65自动金相试样切割机

1.  整机采用厚板材制造,坚固平稳;

2. 7寸彩色高清触摸屏,显示直观,操作便捷;

3.  手自动一体,进刀方式灵活;

4. Y轴自动智能进给,根据材料硬度,自动调节转速,避免堵转;

5. Z轴可手动调整,适用于各种大小的砂轮切割片,并可于切割片损耗时进行

    补偿,有效提高切割片的利用率;

6. 防爆透明观察窗,开盖骤停保护,安全可靠;

7. 可调节LED灯照明,实现对整个切割室所用区域的有效照明;

8. 标配双边快速夹具和T型槽工作台,操作便捷,耐腐蚀,易更换;

9. 三道可调节冷却水路,防止试样烧伤,独立清理水枪,便于清理;

10. 移动式循环冷却水箱,有效过滤,防止试样烧伤。

适用于各种黑色金属、有色金属、热处理件、锻造件、半导体、晶体、陶瓷

和岩石等样品。

QGZ-65自动金相试样切割机是集手动和自动于一体的精密切割机,整机采用机电分离结构,设计合理,有效保护电气安全,维护保养方便。主轴高度可调,Y轴自动精确控制,切割完成可自动归位。具备自动智能进给,可根据材料硬度自动调节转速,避免堵转。适用于各种形状、尺寸和材料的样品切割,切割后的试样表面光亮、平整,无烧伤,是切割试样的理想设备。

型号

QGZ-65

切割方式

手动/自动,平台Y向进给

切割模式

连续切割,脉冲切割

进给速度

手动控制/自动可调1~240mm/min

切割片尺寸

Φ300×2×Φ32mm

最大切割直径

Φ65mm

Y轴行程

235mm

Z轴行程

35mm(砍式)

主轴转速

500~3000r/min

电机功率

2kW

切割平台尺寸

350×220mm,12mmT型槽

切割夹具

快速夹具,钳口高度60mm

显示及控制

7寸触摸屏显示及控制

输入电源

380V, 50Hz, 10A, 三相五线

外形尺寸

800×760×1370mm

主机重量

280kg

水箱容量

60L

水泵流量

25L/min

水箱尺寸

565×360×600mm

水箱净重

27kg
