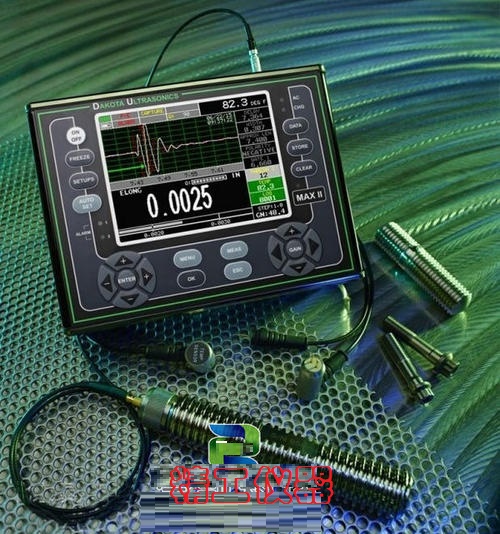

美国DAKOTA公司螺栓应力监测仪MAX Ⅱ

美国DAKOTA公司螺栓应力监测仪MAX Ⅱ

美国DAKOTA公司螺栓应力监测仪MAX Ⅱ,采用超声波方法,螺栓应力监测仪通过测量超声波在螺栓等紧固件被加载拉伸后的传输时间变化,计算出时间、伸长率、载荷、应力和应变,进行螺栓应力的测试。

MAX-II螺栓应力监测仪

的详细介绍


美国DAKOTA公司螺栓应力监测仪MAX Ⅱ,采用超声波方法,通过测量超声波在螺栓等紧固件被加载拉伸后的传输时间变化,计算出时间、伸长率、载荷、应力和应变,进行螺栓应力的测试。
特点
- 测量的项目包括伸长量,负载,应力,应变和时间
- 彩色QVGA显示器(320x240像素)
- 多种测量模式
  脉冲-回波模式:测量材料厚度
回波-回波模式:穿过涂层测量材料厚度
回波-回波验证模式,穿过涂层测量材料厚度
- 自定义自动校准功能
- 内置4GB和高达64GB的外置SD 卡
- USB 1,1连接
- 模拟、串行和报警输出

技术参数
  测量
  单位:in,mm,μs
声速范围:309.88~18542m/s
测量模式: 脉冲-回波(P-E)模式, 回波-回波(E-E)模式,回波-回波验证(E-EV)模式
测量范围:1~2540mm(P-E)。E-E模式测量范围会不同,具体取决于材料类型和均匀性
检测:过零检测
分辨率:0.0001mm
校准:自动、固定、单点两点校准
测量项:
  时间-纳秒
伸长率-长度变化(英寸/毫米)
负载-施加的力负载
应力-单位面积应力施加的力
应变-伸长率与有效长度的比值
螺栓材料:从预设或自定义列表中选择类型
  超声波参数
  脉冲类型:尖波脉冲、方波脉冲和音频脉冲
脉冲电压:100~400v
脉冲宽度:可选尖波、窄波、宽波、高压尖波、高压窄波、高压宽波、0.5MHz音频、1MHz音频、2MHz音频、5MHz音频、10MHz音频、40ns尖波、80~400ns方波、 50ns~1ms音频
增益:0~110dB,0.2dB分辨率。手动和自动增益控制
阻抗:50、75、100、300、600和1500Ω
频率带宽:1.8~19MHz(-3dB)滤波器
水平线性:±0.4% FSW
垂直线性性:± 1% FSH
放大器线性:±1dB
振幅测量范围:0至100% FSH,分辨率为1%
延迟:0~2540mm(钢)
闸门:根据选择的测量模式,有三个独立的闸门,带有听觉 和视觉报警。 振幅5~95%,1%步进
  显示
  显示屏:阳光下可见的 16色QVGA TFT彩色显示屏(320 x240像素),可视区域115.2x86.4mm。调色板,多种颜色和亮度选项
屏幕刷新频率:60Hz
显示波形:射频(全波视图)、+/-整流(半波视图)、数字或分屏组合(波+大数字)
计时:单次8位100MHz超低功耗数字化仪的精准TCXO计时
  探头


探头类型:1~10MHz单晶探头,直径3.18~25.3mm可选磁性和非磁性探头
胶合:可用于具有*小/短伸长的短螺栓,以消除探头放置误差
接口:可选Microdot、Lemo 00或BNC
定制探头:可用于特殊应用

  存储
  数据结构:网格(字母数字)
容量:内置4GB ,或64GB的外置SD卡
屏幕捕获:TIF图形捕获,用于快速记录
  功能
  自定义设置:64个用户定义设置;用户可以编辑工厂设置
自动设置:自动执行每个螺栓的检测、范围和显示设置过程
闸门:三个测量门,取决于所使用的测量模式,可调整起始点和阈值
报警:可调上下限声光报警
现场校准:矢量或回归校正曲线,使用载荷和应力提高精度
  其他
  键盘:12个触摸键
电源:10.8v,2AH锂电池,可连续工作18小时
外壳:挤压铝机壳,底盖用镀镍铝板加密封垫封装,符合IP65
工作温度:-10~60℃
尺寸重量:216x165x70mm,2.04kg(包括电池)

符合标准:NIST和MILSTD-45662A

配置:主机、耦合剂、3米的探头线,计算机连接线、软件、耦合剂、3节5号电池、说明书、出厂证书、仪器箱



可选探头和附件
磁性单晶探头(可吸在螺栓端面)
型号 频率 探头晶片直径 探头防磨面直径
PT-700-2405 5MHz 3.18mm 5.08mm
PT-700-4405 10MHz 3.18mm 5.08mm
PT-702-1405 2.25MHz 6.35mm 8.13mm
PT-702-2405 5MHz 6.35mm 8.13mm
PT-702-4405 10MHz 6.35mm 8.13mm
PT-703-1405 2.25MHz 9.53mm 11.94mm
PT-703-2405 5MHz 9.53mm 11.94mm
PT-704-1405 2.25MHz 12.70mm 16.00mm
PT-704-2405 5MHz 12.70mm 16.00mm
PT-706-1405 2.25MHz 19.05mm 20.83mm
PT-706-2405 5MHz 19.05mm 20.83mm

非磁性单晶探头
型号 频率 探头晶片直径 探头防磨面直径
PT-4903-2875 5MHz 3.18mm 5.84mm
PT-4903-4875 10MHz 3.18mm 5.84mm
PT-4023-1855 2.25MHz 6.35mm 9.02mm
PT-4023-2855 5MHz 6.35mm 9.02mm
PT-4023-4855 10MHz 6.35mm 9.02mm
PT-4043-1855 2.25MHz 12.70mm 15.37mm
PT-4043-2855 5MHz 12.70mm 15.37mm

其他可选附件
76.2mm(3")校准试块(钢)
76.2mm(3")和152.4(6")校准试块(钢)
6米探头线
耦合剂
