美国FLUKE福禄克 TiR 红外热像仪
产品名称：红外热像仪
型号：TiR
用途：可快速、高效地加以检测查找漏气点、看不见的潮湿点、施工缺陷。
美国FLUKE福禄克 TiR 红外热像仪产品简介
建筑节能、房屋改建和修缮检查，以及屋面维护的完美工具。
Fluke TiR 热像仪是建筑节能、房屋改建和修缮检查，以及屋面维护的完美工具。所有 Fluke TiR 系列均随附创新的IR-Fusion® 技术，它可在热像仪上调整两个图像，以便从任何距离都能看到更加清晰的图像，从而协助您更好地查明建筑问题。 Fluke TiR 系列热像仪适用于以下或类似的建筑检测应用领域： 屋顶检查——快速、高效地检测平顶建筑系统中的防潮情况。 在整个屋顶尚未完全破损之前找出损坏部分并及时维修或更换。 节能监测——使用红外光对民用和商业建筑进行节能监测。 通过红外光进行扫描，检查是否存在热耗损、冷渗透、潮气入侵、混凝土完整性和通风问题，提高住宅或建筑的热效率。 防潮——准确检测墙壁内外、天花板中或铺有地毯的地板下的潮气问题。 防止霉变——找出不易于发现的潮湿气源，有效防止霉变。 红外扫描是最快、最有效的方式，提供 100% 湿气探测范围。
美国FLUKE福禄克 TiR红外热像仪特性
热像仪和软件中均提供了IR-Fusion®技术（以全屏或画中画方式融合可见光图像和红外图像），方便识别和报告故障。
坚固、可靠，工程化设计，可承受2 m（6.5 ft）跌落
9.1 cm（3.6 英寸）（对角线） 彩色 VGA（640 x 480）液晶显示屏
温度范围和热灵敏度专门针对建筑物诊断应用而优化设计
能够满足几乎所有应用和预算范围
卓越的热灵敏度可发现极其细微的温度差异（很可能预示着故障）
可调式手带 － 适合左手或右手操作
美国FLUKE福禄克 TiR红外热像仪技术规格
详细技术指标
温度
温度量程（-10 °C 以下未经校准）
-20 °C～+100 °C (-4 °F～+ 212 °F)
全热辐射度
是
测量模式
自动或手动平滑缩放
精度：± 2 °C 或 2 %（取二者中较大者）
成像性能
视场角度（FOV）
23°× 17°
空间分辨率（IFOV）
2.5 mRad
最小聚焦距离
红外：15 cm （6 in）
可见光：46 cm (18 in)
聚焦
手动
像频
9 Hz 刷新率
探测器类型
160 X 120 焦平面阵列，非制冷微测辐射热计
红外镜头类型
20 mm F = 0.8 镜头
热灵敏度（NETD）
≤ 0.09 °C @ 30 °C (100 mK)
红外频带
7.5 μm～14 μm
可见光照相机
640 × 480 分辨率
图像显示
调色板
铁红、彩虹色、高对比度和灰色
强度和跨距
强度和跨距自动或手动平滑缩放
最小跨距（手动模式）
2.5 °C (4.5 °F)
最小跨距（自动模式）
5 °C (9 °F)
IR-Fusion® 信息
全红外或画中画
画中画（PIP）
100 % 红外图像显示在中央 320 x 240 像素区域
全屏（关闭 PIP）
100 % 100 % 红外图像显示在中央 640 x 480 像素区域
图像和数据储存
储存介质
2GB SD 存储卡，可保存3000幅 .bmp格式的全红外图像或 1200 幅.IS2 格式的IR-Fusion 图像（
文件格式
非辐射（.bmp）或 全辐射（.is2）
非辐射（.bmp）图像文件不需要分析软件
使用 SmartView™ 软件导出的文件格式
JPEG、BMP、GIF、PNG、TIFF、WMF、 EXIF 和 EMF
通用技术指标
温度
工作：
-10 °C～50 °C (14 °F～122 °F)
储存：
-20 °C～+50 °C (-4 °F～122 °F)，含电池
相对湿度
10 %～90 %，无结露
显示屏
9.1 cm（3.6 in）（对角线）彩色VGA（640 x 480）液晶显示批国内（可选亮度或自动调节）
控制和调整
用户可选温度单位 (°C/°F)
语言选项
时间/日期设置
软件
提供 SmartView™ 分析和报告软件
电源
电池：
内置可充电电池组（已装）
电池寿命：
3～4 小时连续使用（LCD 显示屏的亮度为50% 时）
使用交流适配器/充电器及汽车直流电源适配器时的充电时间：
完全充满需要 2 个小时
交流电源供电/充电
交流适配器 / 充电器（交流 110 V～220 V，50 Hz～60 Hz），热像仪工作时可充电。提供通用交流电电源适配器。
节电
在 5 分钟无活动时激活休眠模式；在 30 分钟无活动时自动关闭
安全标准
CE 指令
IEC/EN 61010-1 第 2 版，污染等级 2
电磁兼容
EMC 指令
EN61326-1
CE 指令
IEC/EN 61326
US FCC 认证：
CFR 47, Part 15 Class A
振动
2 G, IEC 68-2-29
冲击
25 G, IEC 68-2-29 {2 m (6.5 ft) 跌落, 5 面}
尺寸（高×宽×长）
0.27 m × 0.13 m × 0.15 m (10.5 in × 5 in × 6 in)
重量
1.2 kg (2.65 lb)
IP 防护等级
IP54
质保
2 年
校准周期
2 年（正常工作和正常老化）
支持的语言
英文、意大利文、德文、西班牙文、法文、耳闻、葡萄牙文、瑞典文、土耳其文、捷克文、波兰文、芬兰文、简体中文、繁体中文、韩文和日文
美国FLUKE福禄克 TiR红外热像仪配置
型号名称
描述
Fluke TiR
9 Hz 热像仪
包括：
· Fluke TiR 9 Hz 热像仪
· 交流电源/电池充电器（包括电源适配器）
· SD 存储卡
· SD 卡阅读器 (USB)，用于将图像下载到计算机中
· SmartView™ 软件，终生免费升级
· 结实耐用的便携包
· 软运输包
· 手带
· 用户手册
· 保修注册卡
美国FLUKE福禄克相关产品：
美国FLUKE福禄克 TiR125 红外热像仪
美国FLUKE福禄克 TiR110 红外热像仪
美国FLUKE福禄克 TiR32 红外热像仪
美国FLUKE福禄克 TiR 红外热像仪
美国FLUKE福禄克 Ti125通用型红外热像仪

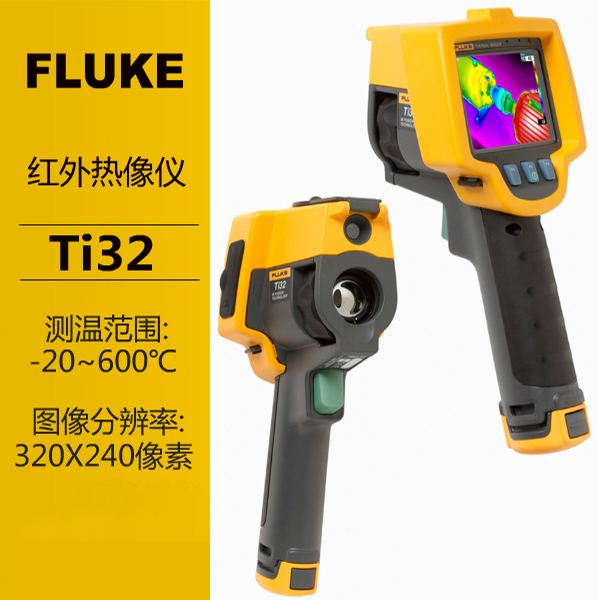

美国FLUKE福禄克 Ti32通用型红外热像仪
