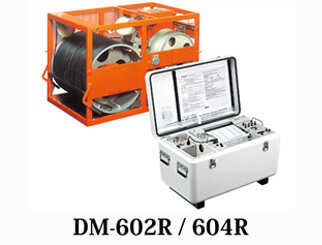

日本koden超声钻孔孔壁监测仪DM-602R / 604R

日本koden超声钻孔孔壁监测仪DM-602R / 604R

超声波钻孔侧壁检测仪DM-604R


大型建筑、桥梁、港口及海上工程普遍采用各种灌注桩(或地下连续墙)等深基础形式。大量实践表明,桩基(或地下连续墙)的成孔(成槽)质量直接影响到成桩质量;施工阶段的成孔检测不仅可以指导施工过程,而且还可以为成桩检测提供重要参数,因此成孔质量检测是基桩检测中重要的组成部分,其重要性是成桩验收检测无法取代的。

DM-604R系列钻孔侧壁检测仪采用超声波反射技术,可用于各种灌注桩(或地下连续墙)等成孔成槽质量的综合检测。实际中将探头沿充满泥浆的钻孔中心以一定速率下放,在连续下放过程中,同时接收并记录四个方向(或两个方向)的垂直孔壁发射的超声波脉冲反射信号,得到孔深、孔径、垂直度及孔壁状况等成孔参数。


综合介绍

近年来,随着基础工程的发展,钻孔及开挖技术应用的越来越多。通过使用人工制备的高密度、高重度的泥浆,我们得以将钻孔深度大大加深。为了满足客户在工程建设过程中的要求,DM-604R系列钻孔侧壁检测仪应运而生,为客户提供了精确测量及记录深大钻孔形状的有效手段。该设备简单易操作,测试记录过程方便快捷。DM-604R系列钻孔侧壁检测仪有以下优点:

● 帮助客户提高钻孔质量,有效控制费用、保障工期。

● 一机多用。唯一的同一套系统既能对钻机又能对连续墙作测试、无需另购绞车

● 帮助改善钻孔质量、减少工作时间、降低工程费用

● 能就地提供高精度的钻孔形状资料

● 能将测试数据传输至其它Windows应用软件(如:ExcelWordPowerpointAutoCAD等),以便生成工作报告


DM-604R特点

DM-604R能同时测出4个方向的侧壁数据,能在记录纸上打印测试结果,而且能将测试数据传输至PC供日后分析用。


特点:

● DM-604R在泥浆比重较大时(1.2),仍能提供清晰的记录

● DM-604R采用独特的信号处理技术剔除噪声,获取清晰、精确的记录

● DM-604R具有消除振荡回波的功能,使记录更完美

● 传感器到达孔壁或碰到护筒时能自动停机,具有紧急上提功能

● 量程、深度、钻孔号、日期、时间等均能在记录纸上打印出来

● 记录结果能通过RS232C接口传输至PC

● 采用自恢复保险丝,免去在工地更换保险丝的烦恼

● 采用限位开关,可防止钢丝绳被拉断或电缆线被缠绕的危险

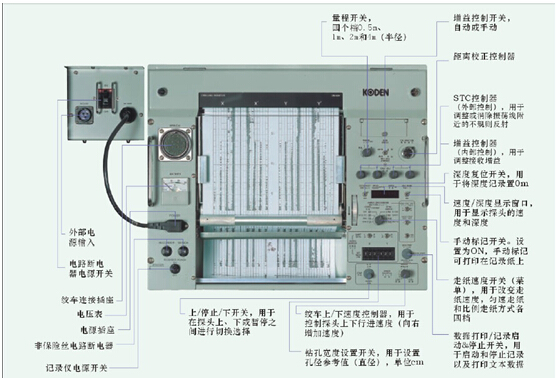

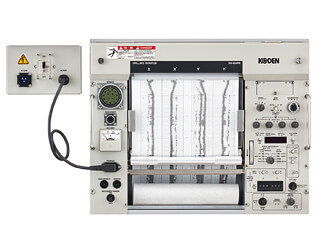

主控制器/开关

技术规格

记录仪部分

测量系统

超声波脉冲反射系统

记录系统

DM-604R——可同时记录四个方向(X-X’Y-Y’

记录纸

电敏记录纸——250mm×20mDMP-250

量程

半径

0.5m

1.0m

2.0m

4.0m

偏移

0%

0-0.5m

0-1.0m

0-2.0m

0-4.0m

50%

0.25-0.75m

0.5-1.5m

1.0-3.0m

2.0-6.0m

100%

0.5-1.0m

1.0-2.0m

2.0-4.0m

4.0-8.0m

走纸

速度

匀速

①7.5mm/min②15m/min③30mm/min④60mm/min

比例走纸

1/40

25mm/m

1/50

20mm/m

1/100

10mm/m

1/200

5mm/m

测量精度

满量程的±2%

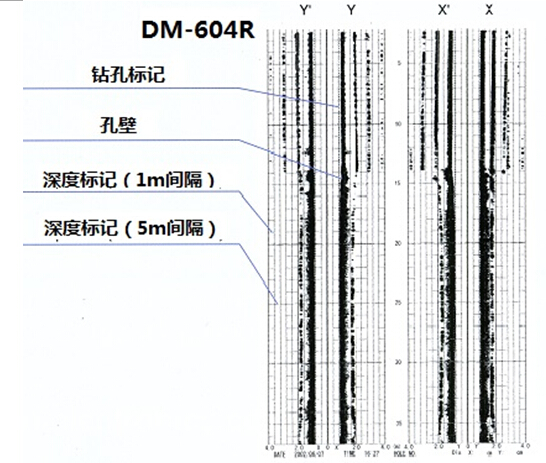

深度标记

1m一个小深度标记;每5m一个大深度标记

PC显示及数据保存

提供串行数据线(RS232C电缆)

电源保护电路

内置自动恢复保险丝(2A8A);漏电断电器(20A)及过载保护电路

电源

100VAC50/60Hz

110VAC,50/60Hz

220VAC;50/60Hz

能量功耗

700VA(100VAC)

700VA(110VAC)

700VA(220VAC)

工作温度

-10℃+50℃

绞车部分

升降速度

0-20m/min

最大测试深度

100m

孔底及护筒感应系统

自动限位开关

工作温度

-10℃+50℃

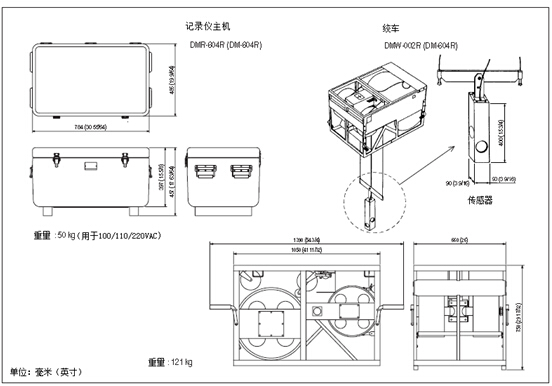

标准配置

记录仪主机

DMR-604RDM-604R

放置于仪器箱中

41kg

电源

(内置于主机中)

DMT-000R

用于100VAC

9kg

DMT-001R

用于110VAC

9kg

DMT-002R

用于220VAC

9kg

绞车

DMW-002R(DM-604R)

含探头及电缆

121kg

连接电缆

CW-558R

15芯接头

10m

备件箱

””””含在记录仪主机中

1

操作手册

含在记录仪主机中

1

建议操作手册

用于DM-604R

含在记录仪主机中

1

备件清单

记录纸

DMP-250

250mm×20mA3-560

2

记录笔

DMS-001

放置于塑料袋中

2

电流馈电笔

DMS-002

放置于塑料袋中

2
