MODEL-6+IP67防水多重测量模式超声波测厚仪

MODEL-6+IP67防水多重测量模式超声波测厚仪

MODEL-6+多重测量模式超声波测厚仪


6+超声波测厚仪配有正面LCD较大显示屏,同时也提供顶端OLED显示屏,使得功能更多样化,应用更广泛。

测厚仪可进行数据的全面记录、A扫描和B扫描显示、自动或手动控制增益和蓝牙连接。

仪器有以下三种模式:

  • 多重波: 能穿越厚至20mm的保护涂层并提供非常精准的测试
  • 双重波: 测量金属涂层的严重腐蚀的壁厚
  • 单重波: 测量没有涂层的表面,非常适合腐蚀极其严重,或超声波衰减性极强的材料,例如铸铁、塑料和复合材料。

专门为恶劣环境下所设计的一款测厚仪,键盘操作按钮简单,菜单界面简单直观,LCD显示屏在各种光照情况下都适宜使用。

双模注塑外壳拥有柔软且耐用的TPE材质外层。仪器内部的壳比较坚硬,这使得同时具有舒适和极其耐用的特点,也是为了仪器内部的电子与外界的完全密封。此新款外壳通过了极严格的美国军方订定的MIL STD 810G测试标准,非常坚固可靠。







特点


  • 多重波自检,可精确穿透涂层测量厚度。
  • 单重波和双重波模式可选
  • 单重波和双重波模式含有测量稳定指标MSI(信固专利)
  • 大屏且明亮的LCD显示屏带有自动背光功能,可自动调节亮度
  • 顶端OLED显示屏(可旋转)
  • A扫描显示
  • B扫描显示
  • 手动增益控制
  • 多样化的数据存储:线性、网格、定制模板、径向点(一个固定点周围增加其他多点测量)
  • 蓝牙连接
  • 可自动识别S2C探头和双晶探头
  • 最小/最大测量值带有视觉和振动报警功能
  • 非常坚硬的外壳 通过MIL STD 810G防冲击测试
  • 环境密封达到IP64等级- MIL STD 810G
  • 超厚涂层模式-能穿过厚度达20mm的涂层获取基材厚度
  • 信固回波强度显示可协助厚度测试(在多重波模式下)
  • TPE包覆式模制外壳
  • 按键使用寿命超10万次
  • 完全密封电池盒(隔绝电池液泄漏)


选项

探头和线

不锈钢INOX单晶探头

INOX探头具有更新过的人体工学设计,频率,辨识和序列编号将更易于查看。为了区别探头的频率,所有频率的INOX探头都是黑色外观,带有颜色的编码环。

使用多重波模式,探头不需要校零,自身有一个精确线性功能,非常适用于一般金属测厚或者管道测厚,通过保护膜片可延长使用探头寿命。

不锈钢INOX双晶探头

在双重波和单重波模式下,集中超声波光束可测量到后壁严重腐蚀金属厚度。

信固线

使用标准工业连接器的探头线采用一种定制的包覆型电缆线,有很强的灵活性和抵抗紫外线。暴露于紫外线不会出现变硬。

规格

测量物料

声速介于2000 m/s -9000 m/s (0.079 in/ms - 0.35 in/ms) 之间的材料 事实上涵盖了所有常用的工程材料

精确度

±0.1 mm (±0.004) 或 0.1% 的测量厚度 (取最大值),最好需要根据信固公司的校准步骤进行校准

分辨率

多重波模式0.1mm或者0.05mm (可选)

单重波和双重波模式 0.01 mm

探头 单晶探头
  • 6 mm - 5 MHz (S5A)
  • 13 mm - 2.25 MHzS2C(标准型)),3.5 MHzS3C)或者5.0 MHz(S5C)
  • 19 mm - 2.25 MHz (S2D)
双晶探头
  • 5 mm  - 7.5 MHz (T7A)
  • 8 mm  - 5.0 MHz (T5B (标准型))
  • 13 mm  - 2.0 MHz (T2C (适合超声波衰减性极强的材料,例如铸铁、塑料和复合材料))
测量范围(钢)
单晶探头 - 多重波模式
  • 3mm-250mm2.25 MHz 探头(S2C/D)
  • 2 mm - 150 mm 3.5 MHz 探头(S3C)
  • 1 mm - 50 mm 5.0 MHz 探头(S5C/A)

双晶探头 - 单重波模式

  • 3 - 250 mm2.0 MHz探头(T2C)
  • 2 - 200 mm5.0 MHz 探头(T5B)
  • 1 - 60 mm7.5 MHz探头(T7A)

双晶探头 - 双重波模式

  • 5 - 100 mm2.0 MH探头(T2C)
  • 4 - 100 mm5.0 MHz探头(T5B)
  • 3 - 50 mm7.5 MHz探头(T7A)

连接器 Lemo 00
电源 3个AA电池
電池壽命 至少10小时不间断使用
电子 双通道脉冲发生器
显示屏 2.4英寸超大的液晶屏及顶端OLED显示屏(可旋转)
尺寸 132 mm x 82 mm x 34 mm
重量 300 g(含电池)
操作温度 -10℃到+50℃
 数据记录 A扫描容量可达5000
 软件 CygLink可以远程登录且可查看A扫描图。调查和报告可生成为PDF文档。有图形的数据分析和数据计算。为Windows 7Windows 8设计。

环境保护等级

IP67(防尘和防水等级-130分钟

MIL STD 810G Method 501.6 (高温 +55°C)
MIL STD 810G Method 502.6 (低温 -20°C)
MIL STD 810G Method 507.6 (湿度 95%)
MIL STD 810G Method 512.6 (沉浸水下 1 米 30 分钟)

击及冲击测试
MIL STD 810G Method 514.7(振动 - 1轴向/小时)
MIL STD 810G Method 516.7(撞击 20g - 11ms半正弦冲击脉冲)
MIL STD 810G Method 516.7 (26 次摔落 - 1.22米高)
遵从标准 CE, 英国标准 BS EN 15317:2013
环境条例 RoHS,遵从WEEE 条例
保修期

3年主机,6个月探头

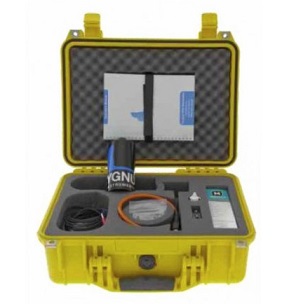

套件内容

仪器主机;手提箱;操作手册;可调节的颈绳;腕带;配件包;备用膜片;耦合剂;15mm测试块;3AA电池;可选的绳夹和套夹和附件配件。
