·Megger的LRCD200系列是*新一代的仪器，结合了不跳闸回路测试和RCD测试，为电气承包商测试带电线路提供了简单、低成本和灵活的测试工具
·所有的Megger LRCD200系列设备均带有校正证书
·三种设备可供选择：
Megger LRCD200：这种设备提供了三相不跳闸回路的测试和1×I10 mA到500 mA RCD测试。适合在英国以外的*使用
Megger LRCD210：种设备提供了三相不跳闸回路的测试和1/2 I、I、和5I 标准、可选择的和DC RCD测试。适合家用设备的检测，符合英国Part P标准的要求

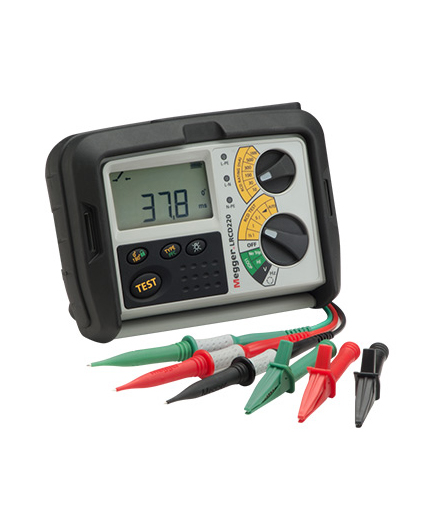

Megger LRCD220：提供LRCD210所有功能，外加110 V回路测试和双线快速测试以及相对相、相对地故障测试
上述三种设备均不会在测试过程中使30 mA额定电流以上的RCD跳闸
LRCD200系列不跳闸回路和RCD测试仪产品特点
·不跳闸测试仪
·从10mA到1000mA的RCD测试
·使用及其简单和安全
·内置防护面罩
·坚固的橡胶保护
·防尘防水
·3年质保
LRCD200系列不跳闸回路和RCD测试仪产品应用
·仪器配置的外壳上，围绕的是坚固的塑料，符合IP54防水、防尘标准要求，并且仪器设计简单，使用方便。
·仪器能挂在脖子上或拿在手中，其外壳使用的是防滑式设计，放在椅子上和架子上不会滑落下来。测试导线可以附在仪器上。L-N-E连接指示LED灯显示连接状态和极性是否颠倒。
LRCD200系列不跳闸回路和RCD测试仪产品说明
·所有LRCD200系列仪器都带有Megger的合格证书。这一系列仪器为：
LRCD200：这个仪器提供了3相安全不跳闸回路测试和1xI 10mA到500mA的RCD测试。
LRCD210：这个仪器提供了3相安全不跳闸回路测试和1/2I, I,和5I标准 DC RCD测试。
LRCD220：测试功能和LRCD210测试，并带有110V回路测试和2线快速测试，同时还有相对相，相对地测量和自动RCD测试。
所有的三个仪器将不会跳闸，RCD额定在30mA或者更大在回路测试中。
·不跳闸回路测试：
Megger 不跳闸回路测试是为RCD符合条件的电路进行回路测试的。RCD额定在30mA或者更高*能保证不跳闸。所有的LRCD测试仪提供下列测试：
测试量程自动选择
在回路测试中通过PFC计算然后显示
在连接到一个电路中后，提供电压显示
能测试频率
2线快速测试
415V相对相回路测试
110V操作电压
背光LCD显示
相位旋转
3线低电流不跳闸回路测试提供测试范围从0.01欧姆到2000欧
不跳闸回路测试。RCD额定在30mA或更高，在回路测试中*不会跳闸，甚至是电子RCD
·RCD测试:
通过测试RCD额定电流来测试RCD跳闸时间。在国际性的应用中，多必须完成以下5步测试：
1/2 x RCD额定电流，确保当额定电流一半的电流流通RCD的时候，RCD不会跳闸。
1 x RCD额定电流，这是用一个跳闸时间去确保RCD在指定的时间内跳闸。
5 x RCD额定电流，也是用一个跳闸时间去确保RCD在指定的时间内跳闸。
1x 和 5x 0 度和180 度测试。
LRCD220 的自动测试功能能完成上面所有自动测试，其测试结果会自动储存供以后查看。
·所有的LRCD测试仪器都能进行如下实验：
10mA到500mA RCD测试
1 x I RCD测试
1/180度选择
斜坡测试
25V或50V接触电压选择
可选接触电压显示
交流、交流选择、直流和直流选择RCD类型选择
·LRCD210和LRCD220还能进行以下实验：
1/2 x I 和5 x I RCD 测试
·LRCD220能进行如下实验：
1000mA RCD测试
背光显示
测试锁定
相位旋转显示
| 电压测量: | (LRCD200, 210, 220):0 V - 500 V |
| 精确度: | ±2% ±2 位数 |
| 频率测量: | LRCD200,210,220 |
| 量程: | 25Hz 到 450Hz |
| 精确度: | 25.0Hz 到 199.9Hz ±0.1Hz；200Hz 到 450Hz ±1Hz |
| 相位旋转显示(LRCD220)： | 用三线连接来确定相位旋转 |
| 频率: | 45Hz 到 65Hz |
| 3-线不跳闸回路测试(LRCD200,210,220)： | |
| 电源: | LRCD200/210：200V - 280 V 45Hz 到 65Hz；LRCD220：100V - 280 V 45Hz 到 65Hz |
| 常规测试电流: | 15 mA |
| 回路精度: | 0.01Ω- 9.99Ω(±5% ±0.03Ω)；10.0Ω- 99.9Ω(±5% ±0.5Ω) |
| 100Ω- 999Ω(±5% ±5Ω)；1.00 kΩ- 2.00 kΩ(±5% ±30Ω) | |
| 2 线HI 电流线/接地回路测试(LRCD220) | |
| 电源: | 100 V - 480 V |
| 常规测试电流: | 0.5 mA 到 2.4 A |
| 回路精确度： | 0.01Ω - 9.99 Ω (±5% ±0.03 Ω)；10.0Ω - 99.9 Ω (±5% ±0.5 Ω) |
|
|
100Ω - 999 Ω (±5% ±5 Ω)；1.0 kΩ - 2.00 kΩ (±5% ±30 Ω) |
| 线/线 (LRCD220) | |
| 电源: | 100 V - 480 V 45Hz 到 65Hz |
| 预测故障电流(PSCC)： | 预测故障电流 = 常规供电电压/回路阻抗 |
| 精确度源自回路测试： | 1 A - 199 A 1 A 分辨率；0.20 kA - 1.99 kA 10 A 分辨率 |
| RCD 测试 | |
| RCD 测试范围： | LRCD200/210：10mA, 30mA,100mA,300mA, 500mA |
|
|
LRCD220：10mA，30mA, 100mA, 300mA, 500mA, 1000mA |
| 电源: | LRCD200/210 = 200 V - 280 V 45Hz 到 65Hz |
| 测试电流精确度: | |
| 不跳闸测试: | (1/2I) –8% 到 –2%；LRCD220 = 100 V - 280 V 45Hz 到 65Hz |
| 跳闸测试: | (I, 5I) +2% 到 +8% |
| 跳闸时间: | ±1% ±1ms |
| 故障电压 | |
| 显示范围: | 0 V 到 50 V |
| 误差: | +5%/+15% ±0.5 V |
| 温度和湿度 | |
| 储存范围: | -25°C 到 +70°C |
| 操作湿度: | 93% R.H. @ +40°C *大 |
| 操作范围: | -5°C 到 +40°C |
| *高海拔: | 2000m |
| 电源 | |
| 电池: | 8 x 1,5 V IEC LR6 AA 碱性电池 |
| 可更换电池: | 8 x 1.2V 镍镉或者是镍电池 |
| 电池使用寿命: | 2000组连续性测试 |
| 尺寸和重量: | 203 x 148 x 78 mm；980g |
