N4L阻抗分析组件LCR Active Head

N4L阻抗分析组件LCR Active Head

N4L阻抗分析组件LCR Active Head

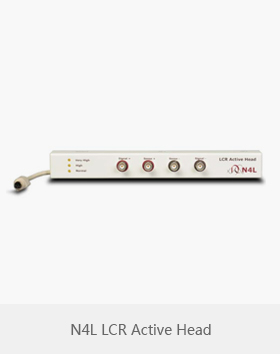

N4L LCR Active Head

N4L LCR有源磁头阻抗分析选件,用于PSM17xx频率响应分析仪的LCR测量附件

在LCR有源信号头夹到PSM系列仪器的前部,并通过一个4线Kelvin连接连接到分立部件。 LCR Active Head与PSM1700和PSM1735兼容。

N4L LCR Active Head内的有源器件缓冲信号以减少杂散效应,并隔离仪器输入与测量的负载。 LCR Active Head包含精密分流器,可以通过PSM单元根据元件阻抗自动选择,直接通过PSM前面板或PC软件进行控制。

带有LCR Active Head的PSM系列仪器成为非常通用的LCR组分分析仪。 测试频率可以从10μHz-5MHz连续设置(取决于所选的PSM仪器),因此测试可以在精确的频率下进行。

N4L LCR Active Head优势特点
4线Kelvin连接
DC至5MHz的频率范围
信号电平:MAX. ±10V峰值。
分流:100Ω,10kΩ,1MΩ

N4L LCR Active Head参数

型号 LCR Active Head
频率范围 10uHz to 5MHz
测量范围:电感 100nH to 10kH
电容 10pF to 1000uF
电阻 10mΩ to 100MΩ
基本精度:PSM1700 / 35
PSM1700
PSM1735
0.2% <1kHz
0.5% + 0.005%/kHz <1MHz
0.5% + 0.005%/kHz <5MHz
内部分流:
Low N/A
Normal 100Ω
High 10kΩ
Very High 1MΩ
电源 Auxiliary Port
