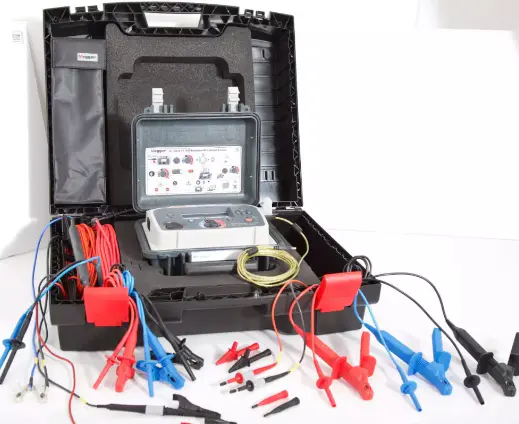

Megger S1系列绝缘电阻测试仪的实际应用分析

Megger S1系列绝缘电阻测试仪的实际应用分析

Megger S1系列绝缘电阻测试仪的实际应用分析

Megger S1系列绝缘电阻测试仪的实际应用分析

 Megger S1系列产品的功能和特点从本期开始就不再赘述啦,对很多操作者来说,想要上手一台仪器,阅读完使用手册,了解仪器参数基本上就足够了。而在测试中*主要的是现场操作,无论是接线顺序还是设备之间的连接好坏都会对我们的试验产生巨大的影响,本期就列举实例——如何在油浸式断路器上测试变压器、电缆和绝缘套管,为大家后期的工作做一个简单的指导!

 一、测试变压器
 三相变压器的任何分相的高压绕组和低压绕组都能彼此相对的被测量。屏蔽接口能消除流过受污染的绝缘外表层的表面漏电流,因此绝缘测试仪可以提供更**的绕组间的电阻值。

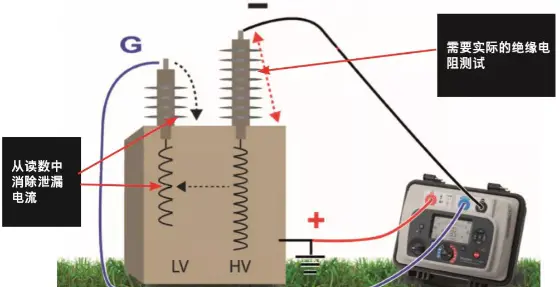

 上图:在变压器绕组测试中,通常使用屏蔽接口来消除由于脏的磁绝缘子的表面通路而带来的泄漏电流。

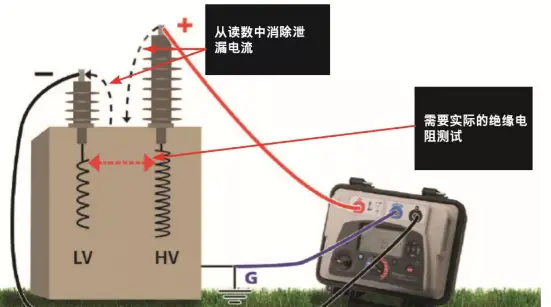

 上图:使用屏蔽接口在没有高压和低压绕组之间的泄漏电流的影响之下,对高压绕组进行测试。
 注意:实际上,三相变压器的这两个高低压绕组都要在铁芯的同一臂的绝缘绕线模上,它们可能会发生相间,或者是匝间击穿。因此需要测试它们之间的绝缘。

 二、测试电缆
 屏蔽接口可以用来消除线缆两端之间的外露绝缘的表面泄漏电流影响。
 测量线芯和其他导体之间的绝缘:


 屏蔽接口连接到绕在外露绝缘层上的金属线上,以捕获表面泄漏。

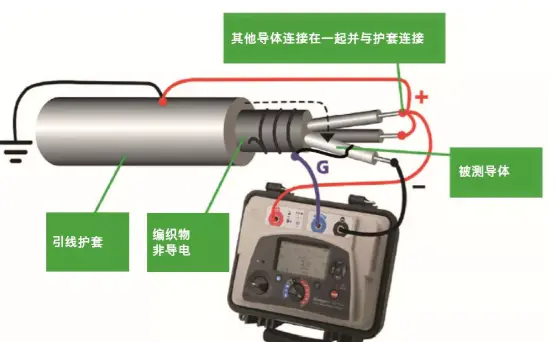

 测量一个线芯和护套之间的绝缘:


 在此例中,这根电缆中伸出来的备用导体被用来将屏蔽接口连接到电缆另一端的外露绝缘。

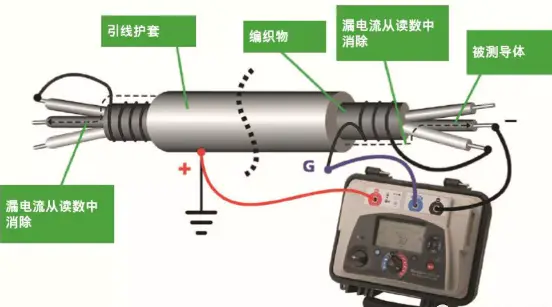

 屏蔽接口也可以被用来消除电缆中其他相邻导体之间的漏电流:

 三、Megger S1系列绝缘电阻测试仪的实际应用分析测量绝缘套管
 以下的四张插图显示了测试绝缘套管以及户外断路器相关部件的常用方法。

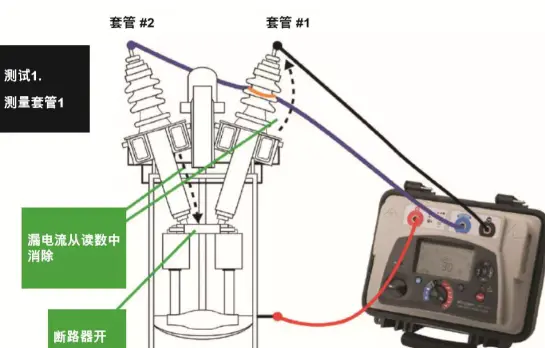

 测试一:




 这么多期介绍下来,大家对Megger S1系列绝缘电阻测试仪的实际应用分析的产品应该非常熟悉了吧?在您的测试现场,有一台S1绝缘电阻测试系列产品,除了保证测试过程的优良安全性,还能提供准确可靠的测试结果。通过屏蔽泄漏电流而测试得到的*终结果,可以分析绝缘状态的好坏,提前防范故障的发生,帮助您节约人力物力,更给您*好的安全保障!
