Megger IDAX300和IDAX350绝缘诊断分析仪说明书

Megger IDAX300/IDAX350绝缘诊断分析仪

IDAX 300是什么，绝缘诊断分析仪

IDAX 300绝缘诊断分析仪操作手册
IDAX 350绝缘诊断分析仪使用方法

IDAX 300/350绝缘诊断分析仪简介：

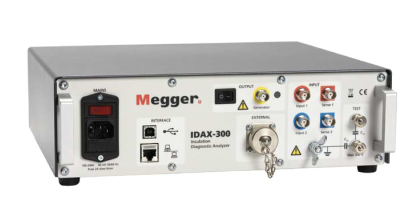

IDAX 300是个非常紧凑的设备，和外部PC共同使用。
IDAX 350有内置电脑，也可以连接外部PCIDAX300/350提供了准确可靠地变压器、套管和电缆的绝缘状态信息。
IDAX系统通过估算设备zui长的使用寿命，从而使维护工作的成效zui大化。
IDAX 300/350比它们的前任IDAX 206更小、更轻、更快。
IDAX 300/350保持了更好的精度，有能通过真正的AC DFR（介电频率响应，有时也称作FDS频域图谱）提供可靠的数据，能在高干扰的环境下测量。
艺术化的软件使测试更加简单和迅速，使变压器水含量分析在20分钟左右时间内完成（30℃）。
IDAX测量变压器绕组间绝缘各个频率下的电容和介损值。
IDAX测量变压器利用模型将测量结果分析固体绝缘的水分含量，绝缘油的电导率/介损以及参考温度下的介损。由于和温度相关的因素已被考虑在内，测试可在任何温度下进行。

IDAX 300/350绝缘诊断分析仪应用：
随着变压器的老化，如今的电气行业面临严峻的挑战，因为变压器的故障和之后的修复以及期间的停电造成了大量的损失。变压器已经成为电网中zui关键的元件。
可靠的监测和诊断方法的需求促使世界上*的专家们对新技术进行评估，从未提高电网的可靠性和地使用电力元件。
IDAX是基于DFR（介电频率响应，有时也称作FDS频域图谱）的台革命性的绝缘诊断仪器。这项技术已经在实验室应用许多年，而IDA/IDAX是*台用作现场测量的仪器（1997）。
IDAX仪器和测量原理在过去数十年中已经被使用和证明。IDAX个zui重要的应用就是探测变压器绝缘的水含量。水会显著地加速绝缘的老化；水会产生气泡，引起灾难性的故障。
IDAX的项测试即可提供可靠的水分评估。这项测试可以在任何温度下进行，根据不同的绝缘温度，通常会花费20 – 40 分钟左右。
维护或更换的决定应该建立在对绝缘状况和变压器负载情况了解的基础上。通过得到变压器、发电机和电缆可靠的诊断数据，就可zui大程度上延长设备的使用寿命，从而使用户大大地降低成本。

特点：
油纸系统的水分
通过油样中的水含量来评估变压器绝缘的水含量是不可靠的，因为油和纸的温度会影响水在其中的漂移速度。对油的采样必须在相对较高的温度和平衡状态下。不幸的是这种状态对变压器来说是非常少见的，经验表明这种方法对绝缘中的水的估算结果偏大

测试
介损与频率和温度相关的特点，所以特定温度下的频率响应是通过注入1 kHz和1-2 mHz的离散频率信号得到的。频率响应代表了变压器绝缘材料的特性，并将作进步分析。

模型
变压器绕组间的绝缘包含了固态和液态两部分，固态部分包含了围屏和撑条，来生成绝缘油的冷却通道。分析软件会改变所有的参数来模拟每个可能的体积。模型也采用了Arrhenius 公式来计算和补偿温度对材料的影响。IDAX软件会生成新的模型曲线，并将其与测试曲线比较，直到得到zui佳的匹配。zui终结果以绝缘纸板中的水含量、绝缘油电导率和20 °C参考温度下的介损来表示

影响响应的因素
般来说水含量对zui低频和zui高频的曲线有明显的影响，绝缘油电导率是中频段曲线的决定性因素，温度会使曲线左移或者右移。

个点是不够的
传统的介损测试在工频50/60 Hz得到个值，这里就是IDAX和传统方法的区别。图7显示了为什么个点不足以得出潜在的问题的结论。进行介损测试zui多能知道问题的存在。这个例子中的两台变压器有相同的介损，然后台绝缘湿度较大（3.6%），需要现场干燥；另台绝缘油需要被替换。IDAX能通过个测试得到正确的结论。

测试步骤

测试准备工作和步骤和传统的介损法相同，这意味着变压器需要离线。IDAX软件在Windows XP，Vista和7上运行，使用标准的USB通信。软件通过个测试模版指导用户，并显示接线图。夹子的彩色标记使得接线更加容易。测试可以在连线完成后马上开始，不需要像DC方式那样需要对测试样品进行放电。延伸产品IDAX 300S和IDAX 350有个额外的电流测试通道，使其可同时完成两个独立的测试，减少测试时间。

技术参数：

输出：	电源：
	电压/电流范围0 – 10 V 峰值， 0 – 50 mA 峰值
	电压/电流范围：
	200 V10 V
	0 – 200 V 峰值，0 – 50 mA 峰值
	频率范围0.1 mHz – 10 kHz
	外部电源：

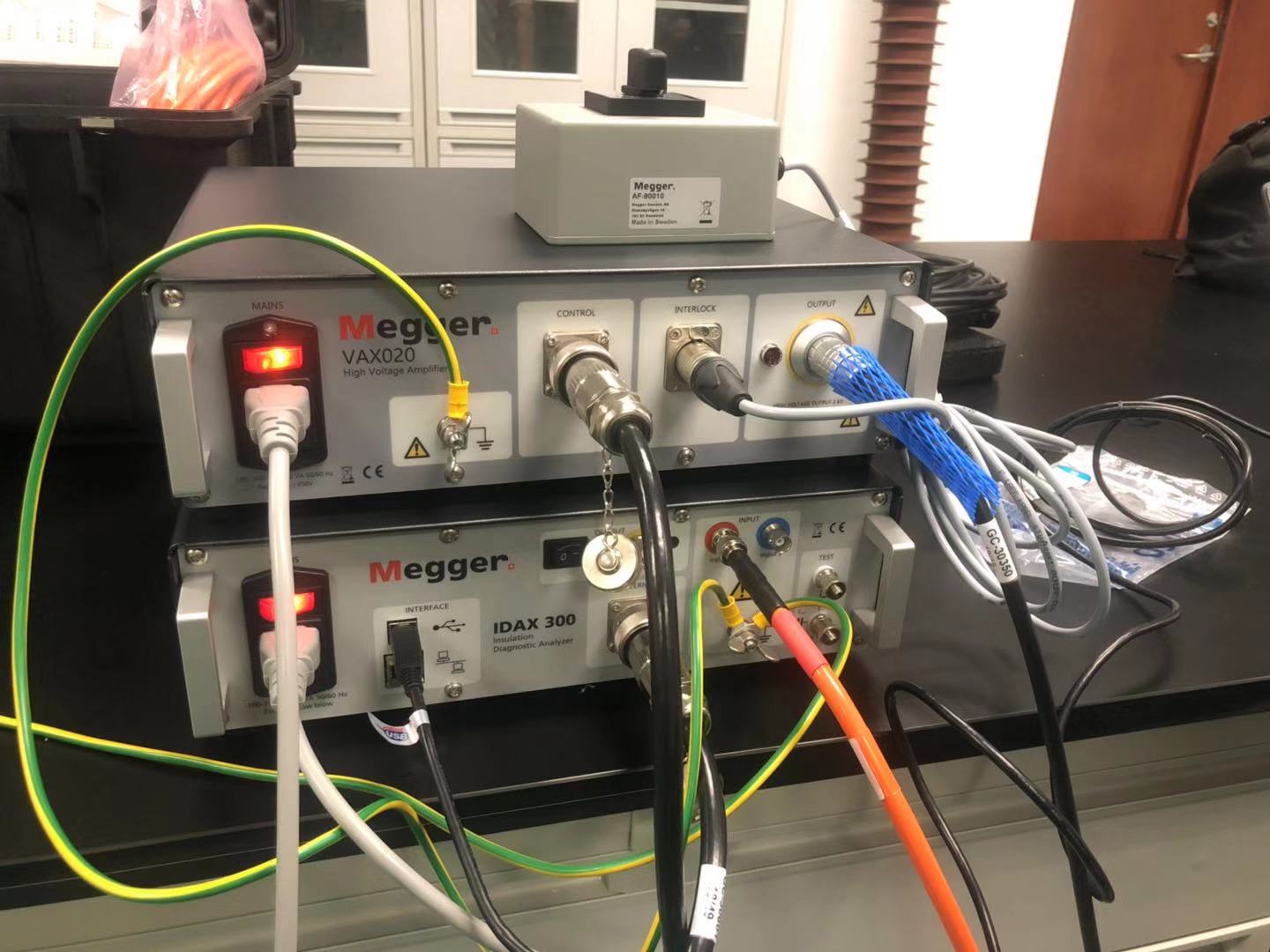

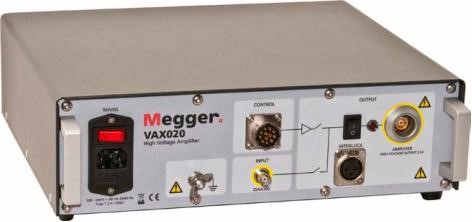

	VAX 放大器2 to 30 kV
PC 要求：	操作系统Windows 2000/ XP / Vista / 7；
	处理器Pentium 500 MHz；
	内存512 Mb RAM 或更高；
	接口USB 2.0 和 LAN
环境：	应用场合仪器适用于中高压变电站和工业环境
环境温度：	运行-10°C 到 +55°C (14°F 到 +131°F)
	储存-20°C 到 70°C (-4°F 到 +158°F)
	湿度< 95%RH，不凝结
CE-标准：	EMC 2004/108/EC
CE-标准：	LVD 2006/95/EC
常规：	电源电压90 – 265V AC，50 / 60 Hz
	功率250 VA （zui大）
	大小：
	IDAX 300 335 x 300 x 99 mm；
	IDAX 300 运输箱 520 x 430 x 220 mm；
	IDAX 350 520 x 430 x 220 mm
	重量：
	IDAX 300 4.9 kg (11 lbs)，9.9 kg (22 lbs) 含运输箱；
	IDAX 350 13.5 kg (29.8 lbs)；
	配件8.5 kg (18 lbs) 软包
测量单元：	输入通道1，通道2，接地
	电容范围：
	精度0.5% + 1 pF
	介损范围：0 - 10 （在特定电容下的范围，可以更大??
	误差< 0.5% + 0.0001, 45-70 Hz, C > 100 pF
	（和 VAX020 配合）；
	< 0.5% + 0.0002, 45-70 Hz, C > 300 pF；
	< 1% + 0.0003, 1 mHz-100 Hz, C > 1000pF；
	< 2% + 0.0005, 100 Hz-1 kHz, C > 1000 pF；
	zui大AC 干扰1 mA （IDAX本身）或10 mA （和 VAX020
	配合）或 1:20 信噪比
	zui大DC 干扰1 μA 或 10 uA（和 VAX020 配合）
	测试模式* UST-1??UST-2??UST-1+2??GST??GST-Guard-1??
	GST-Guard-2??GST-Guard-1+2
	*IDAX 300S/350 能同时在两组模式下测试
	校正校正套装允许现场校正
