2.5kV和12kV介损测试仪

2.5kV和12kV介损测试仪简介 ·干扰抑制电路 ·自动消散因子平衡 ·直接读取读值 ·仪器轻便,设计合理 ·本电容和介损测试仪是用来对绝缘材料和绝缘设备的绝缘状态进行分析判断的。 ·常规检查试验中,介质损耗因数的测试是灵敏度很高的一项试验,它可以发现电力设备绝缘整体受潮、劣化变质以及小体积被试设备贯通和未贯通的局部缺陷。 ·本仪器,配备*进的干扰抑制电路,可以在较强的电磁场如带电的开关场中使用,测试精度仍非常高。 ·本仪器会自动平衡介损测值,加速、简化测

2.5kV和12kV介损测试仪简介

·干扰抑制电路

·自动消散因子平衡

·直接读取读值

·仪器轻便,设计合理

·本电容和介损测试仪是用来对绝缘材料和绝缘设备的绝缘状态进行分析判断的。

·常规检查试验中,介质损耗因数的测试是灵敏度很高的一项试验,它可以发现电力设备绝缘整体受潮、劣化变质以及小体积被试设备贯通和未贯通的局部缺陷。

·本仪器,配备*进的干扰抑制电路,可以在较强的电磁场如带电的开关场中使用,测试精度仍非常高。

·本仪器会自动平衡介损测值,加速、简化测试程序。而且重量轻,坚固耐用,便于运输。用于测试高电压装置及绝缘液体。

·本类型的仪器有两种,一种输出电压为2.5KV,另一种的输出电压为12KV。

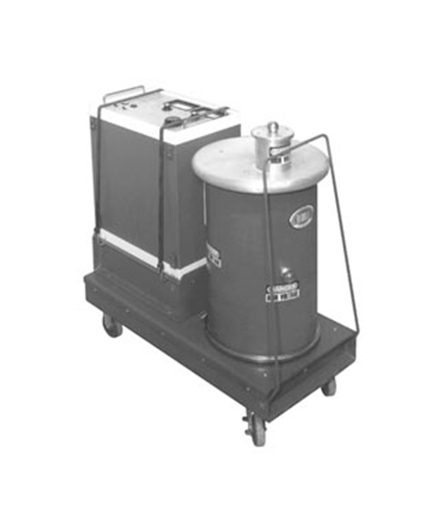

·本12KV类型的仪器有2个部分,一个测试电桥和一个高压输出源。2.5KV类型的仪器只有一个部件,测试电桥和高压输出源已经集合在一个箱体里面。

·12KV的测试仪器还可以通过一个谐振感应器来扩展测试能力,对电容测试能力在10KV状态下,高达1µF。

2.5kV和12kV介损测试仪应用

·本仪器能提供高达12KV的高压,在工频下测试高压绝缘设备。测量介质损耗对反映高压绝缘缺陷具有较高的灵敏度,所以在电工制造及电力设备交接和预防性试验中都得到了广泛的应用。例如测试 高压断路器,变压器,电缆,套管,旋转电机绕组和消弧线圈等。

·通过测试样品的介质损耗和电容,可以发现电力设备绝缘整体受潮、劣化变质以及小体积被试设备贯通和未贯通的局部缺陷。

·本仪器在测试电压下,对被试设备内部发生的局放也能被探测到。


2.5kV和12kV介损测试仪特点

·内部抗干扰电路,保证在强干扰环境中测试也非常精确。

·自动平衡介损,可以加速及简化测试程序,提高测试的精确度。

·仪器非常轻便,便于携带。

·全防护和屏蔽电路消除对地分布电容对测试的影响

·可以通过一个谐振感应器来扩展其测试能力,使其电容测试能力在10KV状态下,高达1µF。


2.5kV和12kV介损测试仪标准测试模式

·试品不接地测试(UST正接法)

一般试品和地绝缘的时候,使用这个测试方法.使用正接法,因不受被试品对地寄生电容的影响,测量准确。但这时要求被试品两极均能对地绝缘(如电容式套管、耦合电容器等),由于现场设备外壳几乎都是固定接地的,故正接法的使用地受到了一定限制。

·试品一端接地测试(GST反接法)

反接线法用于被试品一极接地的情况,故在现场应用较广。这时的高、低电压端恰与正接线相反,因而被称为反接线法。现在现场很多电力设备均已接地,因此必须使用反接法进行检测,但反接时,影响测试数据的因素较多,往往数据会有很大偏差,特别是当被试品容量较小(如电磁套管、互感器等),高压导线杂散电容或拖地测试时(有些介损测试仪所配高压导线虽能拖地使用,但对地泄漏电流较大),会严重影响测试的准确度。

·克服环境干扰的屏蔽测试模式

把这个测试模式单*从GST(反接线)中拿出来,测试线悬空测试(反接线测试值减掉悬空测试值),是为了和UST(正接线)测试的读数进行比较校准。

·本仪器还能进行变压器绕组或者其他绝缘线圈绕组的励磁电流测试。测试大型绕组时电流*大能达到400mA,电压高达6kV。对变压器励磁电流的测试能发现绕组匝间短路引起的故障。这个试验现在广泛应用在电力检测领域。
