SIMI-100IC集成电路综合测试仪 说明书

作者:admina来源:时间:2020-10-22 16:20:40浏览量:1225人阅读



SIMI-100IC数字集成电路综合测试仪 说明书



1. 数字集成电路测试仪 SIMI-100



通过总结国外同类产品的优点,本着实用、方便、测试精简的宗旨,面向国内外市场推出的数字IC参数测试仪(并且在不断地完善之中)。该仪器特别适合,整机生产厂商及其它IC应用厂家的器件级进厂测试。目前,对中小规模数字IC进行简单的逻辑功能测试,已不能满足IC用户的测试需求。Simi-100 数字IC多值逻辑测试仪,利用独创的多值参数比较法,可以对数字IC进行功能测试并同时完成各项直流参数测试。Simi-100完全可以满足IC用户的参数测试要求。Simi-100是一种性能实用、操作简单、测试可信度高、成本低廉的优秀测试仪器。
本系统的主要特点
测试范围及测试品种:28Pin
54系列; 74系列;
4500系列;4000系列;
RAM 256K BIT
EPROM 64K BIT
C00 系列;

产品主要性能:
在功能测试的基础上 测试器件的输入端注入电流。
测试器件的功耗电流。
测试器件的输入端交叉漏电流。
查找未知芯片型号。
测试器件的输出端:三态“及”OC“门。 可以单次测试,也可以循环测试。
测试器件的输出负载电流。
可自动识别74系列中的CMOS(如:74C,74HC,74HCT等)。

本产品所提供的多值测试参数:
8种可选择的测试电阻。
可设置多种输入端注入电流。
多种测试电压比较值。
功耗测试。
以上参数的不同组合构成的测试模式,其中包括用户自定义模式及全组合测试模式。

测试模式:
模式O:全组合参数测试。
模式1-C:操作与模式O相同,但各有其不同的测试参数数值。
模式D:任选输入负载电流及测试电源和输入电流测试。
模式E:自检。内容包括计算机部分,显示,键盘及测试管脚电路。
模式F:自编程测试.

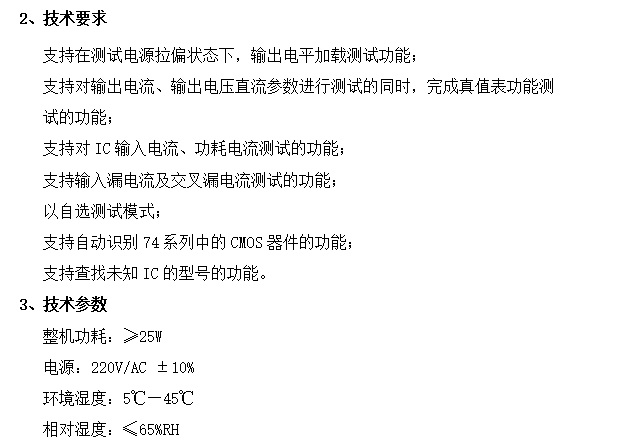

Simi-100 数字集成电路多值逻辑测试仪
测试电源拉偏状态下,输出电平加载测试。

对输出电流、输出电压直流参数进行测试的同时,完成真值表功能测试。

真值表功能测试的同时,完成“三态”(高阻状态)漏电流测试。

对IC输入电流、功耗电流测试。

输入漏电流及交叉漏电流测试。

测试过程无须人工干预。

用户可以自选测试模式,使用方便、操作简洁。

可自动识别74系列中的CMOS器件。

可以查找未知IC的型号。

目前Simi100的作用单位已遍及通信、电子仪器、电力电子、办公自动化设备、计算机整机、交通电子、消防科学器材等各个领域。
