TH-NDVI 植被物候监测系统
植物的绿色叶片在可见光谱范围(400 nm ~ 700 nm)对光的吸收最强,但在近红外光谱范围(>700 nm)则反射最强。通过这两个波段测量值的不同组合可得到不同的植被指数。归一化植被指数NDVI(Normalized Differential Vegetation Index)是目前已有的40多种植被指数中应用最广的一种。归一化植被指数NDVI是反映地表植被覆盖状况的指标,是植被生长状态和空间分布的指示因子,可以反映作物的长势和营养信息,以及估测土地覆盖面积的大小、植物光合能力、叶面积指数、现存绿色生物量、植被生产力等。
NDVI是植物对近红外波段的反射率与对红光波段的反射率的差值与两者之和的比值,即NDVI=(NIR-R)/(NIR+R),NIR为近红外波段的反射值,R为红光波段的反射值。-1≤NDVI≤1,负值表示地面覆盖为水、雪等,对可见光反射高;0表示有岩石或裸土等,NIR和R近似相等;正值表示有植被覆盖,且随覆盖度增大而增大。
TH-NDVI植被物候监测系统主要由TH302数据采集器连接归一化植被指数TH-NDVI传感器以及物候摄像头组成。一体式的TH-NDVI传感器可以同时测得冠层上方和下方两个波段光线的反射率,并直接获得NDVI指数。配置的物候摄像头M400可以对植物的生长发育情况进行更为直观的动态观测。M400可对监测区域定时拍照,记录物候相的出现和日期,以获取植物的物候变化。
手机APP通过蓝牙与数据采集器连接,可进行配置读写、通道设置、测量与存储设置、数据查看与下载等功能。测量数据和物候照片还可自动上传至物联网平台,通过平台实现查看实时数据、实时曲线以及仪器状态等,数据可自动生成折线图或柱状图。
TH-NDVI 归一化植被指数传感器
波段
波长峰值:650±2nm和810±2 nm,半峰宽:10nm
光电检测器
入射光检测器和反射光检测器为上下一体式,直接输出NDVI值
视场范围
向上视场为半球型,向下视场为32˚
准确度
±5%
重复性
<1%
测量时间
0~200 ms
供电
2.5 ~ 12.0 V
工作温度
-40~60 ℃
缆线长度
标配5 m,可定制其它长度
信号输出
SDI-12
支持数采
TH302等
外壳材质
ABS
尺寸大小
100(L)×63(W)×43(H)mm
重量
170 g

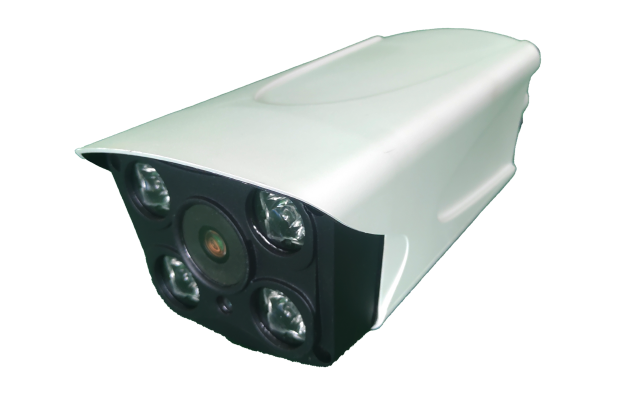

M400 物候监测摄像头
分辨率
2556*1560
波特率
最高460800,可订制1~10Mbqs
通电启动时间
2秒
帧率
15
供电
DC 5.5~30V
信号输出类型
RS-485
变焦镜头
6-22 mm
IR-CUT双滤镜
自带,以保证不同光线的最佳拍摄效果
运行环境
-40~70℃
选配:其他多种气象传感器等
