Ultraprobe15000 开关柜局部放电检测仪 说明书

作者:admina来源:时间:2020-11-05 15:10:36浏览量:2001人阅读



ULTRAPROBE UP15000 超声波检漏仪 操作手册

ULTRAPROBE UP15000超声波全功能状态监测系统是一款先进的超声波检漏仪。具有独特的触摸屏技术,方便使用。出检测报告快速而准确,很大地提高了工作效率。

ULTRAPROBE UP15000超声波全功能状态监测系统产品简介:

您也许常常在想,未来的检测设备会是什么样的?能做到非常高效、安全、直观吗?能使得灾难性的故障和能源浪费成为过去吗?

    在过去的30年里, UE公司一直致力于研发一种超级的检测系统,应用了所有的最先进的技术,力求符合每一个已知工厂的检验要求(依照客户要求) - 为打造一个能置于你手心的完整的超声波状态监测实验室。

  • 触摸屏技术
  • 计划/回顾检测线路
  • 多数据屏幕:分贝/温度/频谱分析
  • 用红外线测温仪测量温度
  • 调整发射
  • 机载频谱分析
  • 机载拍照
  • 激光定位指向
  • 回顾报警记录及生成报告
  • 存储数据, 声音,图像
  • 回顾历史数据记录
  • 用于所有工厂的应用


所有的功能都通过触摸屏技术,并配有易于识别的图标。

当手握这款卓越的数字型检测仪器时,您会真正的感觉你的梦想变成了现实。


ULTRAPROBE ® 15,000—把所有的检测需求都掌控在您的手中

    如果你还没有使用过UE手持式数字超声波检测仪器,你就还没有真正体验过的完整的线路检测。
UE
系统在硬件方面进行了最大限度的加强,这使得它能更快更有效地完成你的检测路线。UP15,000触摸型检测系统让一切变得可能,它It's light, easy to control, simple to use, and extremely accurate.重量轻,易于控制,易于使用,而且相当精确。而且,所有的分析工具从数据、图像、温度到声音分析都包括在这个紧凑的外壳里。

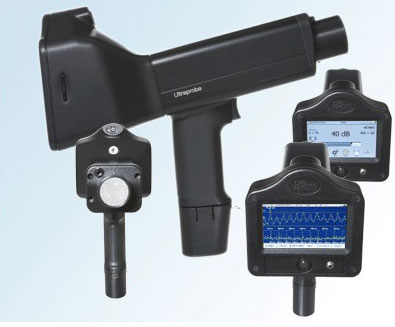

硬件特征包括:

红外线温度计

  • 激光定位口
  • 带闪光灯的相机

侧视图 仪器扳机

  • 电池组件
  • 开/关按钮
  • 可更换的检测探头

后视图

触摸屏技术

在显示屏上有如下图标

ULTRAPROBE ® 15,000


--超声波检测技术的未来仅是一触而已

超声波状态检测实验室就握在您的手掌里,Ultraprobe ® 15000触摸型非常精密先进,并且使用方便。

Ultraprobe ® 15000的核心是触摸屏技术,一种真正全方位的检测系统,你会着迷于如此多的应用方法和多种的应用领域。触摸图标的操作为您开启世界先进的超声波检测系统。

以下是一些触摸屏的演示:

主屏幕

显示:

      • 分贝
      • 频率
      • 记录号
      • 灵敏度水平
      • 应用

触摸显示屏可以调整灵敏度,频率,或者更换图标。

  频谱分析显示

      • 包括三种显示方式:FFTTimes seriesFFT & Time Series
      • 屏幕显示或分析声音的样本,FFT。存储声音,并且可以存储声音的图像。
      • 调整采样率。
      • 所有的记录都自动存储在SD卡上(当测试完成后,可以很方便的把SD卡从仪器上拿下来,并且可以导入仪器数据库管理软件Ultratrend DMS中)。

  温度和dB值

      • 查看分贝
      • 查看强度指示针的变化
      • 查看温度(℃或F
      • 调整温度进度的发射率
      • 记录数据
      • 下载数据和温度到电脑

相机显示

      • 拍照
      • 变焦功能
      • 闪光灯,可以设定开/
      • 存储相片数据
      • 测试的数据同时显示在照片上

ULTRAPROBE ® 15,000技术参数

    您会惊奇的发现,ULTRAPROBE®15,000可以快速提高检测能力可以降低工厂的能源浪费,从而增强您的获取财富的能力。并且,方便的检测报告可以使管理层认识到,在提高工厂赢利的方面超声波状态检测程序的重要。

    最后,您可测试您想测试的任何地方,为您提供精确的检测结果。现在您可以通过ULTRAPROBE®15,000触摸型了解超声波状态检测的未来,并为您提供准确的数据和报告。

ULTRAPROBE ® 15,000触摸型技术参数和功能


结构

涂装铝材和ABS塑胶制造的手持式手枪型

电路系统

具有温度补偿和RMS转换的,固态模拟和SMD数字电路

频率范围

20KHz100KHz (可按1KHz 增量调节)

响应时间

<10 毫秒

显示

彩色触摸屏,红外、激光指示器,照相机和频谱分析

录音

WAV文件格式

红外测温

-20~500(-4~932

照相机

200万像素

激光指示器

除欧洲之外的其它地区:输出 <5mW--波长640nm--Class IIIa 激光产品
欧洲地区:输出 <1mW--波长640nm--Class II激光产品

储存位

400条信息储存位

电池

充电式锂离子电池

操作温度

32℉—122(0℃—50)

输出

外差法校准输出、分贝、频率以及SD

探测头

超声波扫描模块、听诊器模块、LRM远程模块和RAS-MT磁性模块

头戴式耳机

豪华噪音衰减耳机,可配合使用安全帽

指示

分贝、频率、电池状况和16波段图

灵敏度

15.24M50英尺)距离内探测到直径为0.127mm0.005')的漏孔,压力为5psi(0.34bar)

临界值

1 x 10-2 std. cc/sec to 1 x 10-3 std. cc/sec

尺寸

全套 Zero Halliburton 铝便携包21.5' x 18.5' x 8' (55 x 47 x 20 cm)

重量

手枪式主机:1.1kg 全套:8.6kg

保固

一年零件\人工标准,5年返回保修登记

显示模式

分贝(主显)、红外、ABCD、频谱、应用类型
频谱分析(模式):频谱、时序、双波形


*取决于泄漏的具体情况

Ultraprobe 15,000 全套:满足并超过ASTME1002-2005泄露检测的要求。

    覆盖以下单项或多项专利051115, 0303776, 0315199, 1206586, 1297576, 1881263, 2562758, 2689339, 4416145, 4823600, 5955670, 6122966, 6339961, 6341518, 6415645, 6655214, 6707762, 6804992.

UE Systems公司致力于不断的完善产品,因此产品规格如有变更,恕不另行通知。

ULTRAPROBE ® 15,000触摸型 应用

Ultraprobe 15,000是终极的超声波检测系统。是在您手中的连续在线检测的实验室。几乎可以应用于所有的工厂,在巡检过程中通过简单的触摸操作就可以测试、分析、数据采集。相信您还未操作过这么一个完美、简单的系统。目前具体的应用场合如下:

机械检测/趋势的机载分析

      • 轴承/状态
      • 磨损情况
      • 气蚀
      • 齿轮/齿轮箱
      • /马达
      • 缺润滑/过润滑

电气检测的机载分析

可以检测以下故障模式:

      • 电弧
      • 电晕
      • 爬电(小电弧)

可以应用在以下设备

      • 开关设备
      • 变压器
      • 绝缘子
      • 继电器
      • 母线

泄漏检测/节能的机载分析

      • 阀门
      • 蒸汽疏水阀
      • 压缩空气
      • 压缩气体(O2,NO等)
